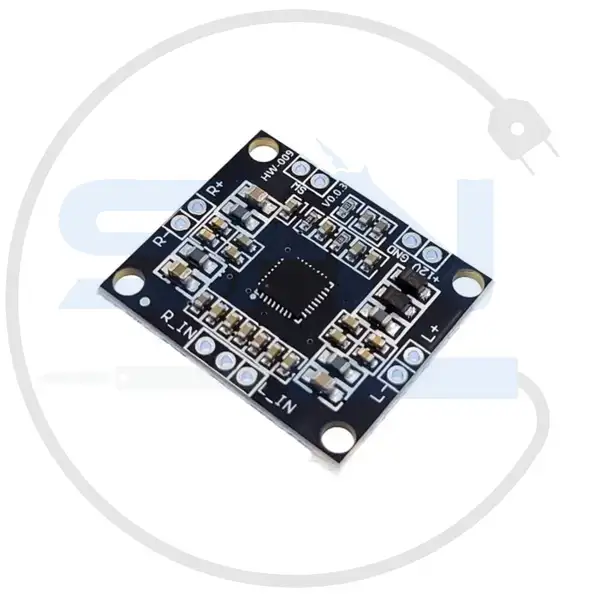

ماژول آمپلی فایر استریو کلاس D PAM8610، توان 2×10 وات

PAM8610 2x10W Class D Stereo Audio Amplifier Module

معرفی محصول

ماژول آمپلی فایر استریو PAM8610 یک تقویت‌کننده صوتی دیجیتال کوچک و کم‌مصرف بر مبنای تکنولوژی کلاس D است که خروجی واقعی 2×10 وات را برای اسپیکرهای استریو فراهم می‌کند. این ماژول با ابعاد بسیار جمع‌وجور و مصرف انرژی پایین، گزینه‌ای عالی برای ساخت یا ارتقاء اسپیکرهای قابل حمل، صوت کامپیوتر، پروژه‌های DIY و انواع مدارات الکترونیکی صوتی با محدودیت فضای فیزیکی و تغذیه می‌باشد.

مشخصات فنی

• چیپ اصلی: PAM8610
• کلاس کاری: Class D
• توان خروجی: 2×10W (در 8 اهم، با تغذیه 12V)
• ولتاژ تغذیه: 7V تا 15V DC (ترجیحاً 12V)
• جریان مصرفی: حدود 2 آمپر در حداکثر توان
• امپدانس مناسب بلندگو: 4 تا 8 اهم
• راندمان: تا 90%
• نسبت سیگنال به نویز (SNR): 90dB
• پاسخ فرکانسی: 20Hz~20KHz
• کنترل صدا: ولوم چرخشی روی برد
• ابعاد معمول ماژول: 3×2.5 سانتی‌متر (بسته به مدل تولیدکننده)
• حفاظت: محدودکننده جریان و دمای بالا
• ورودی صدا: استریو (AUX, پین هدری)

ویژگی‌ها

• ساختار کوچک و بسیار کم وزن
• تکنولوژی تقویت صوت کلاس D با راندمان بالا
• حجم صدای مطلوب و شفاف در ابعاد کوچک
• کنترل ولوم مجزا روی ماژول
• مصرف برق بسیار پایین؛ مناسب برای تغذیه با باتری
• گرما و اتلاف انرژی ناچیز
• نصب آسان، بدون نیاز به تنظیم خاص
• سازگاری با انواع منابع تغذیه DC
• مناسب برای انواع اسپیکرهای 4 یا 8 اهم

کاربردها

• ساخت اسپیکرهای پرتابل و بلوتوثی
• تقویت صدا در کامپیوتر، لپ‌تاپ و تلویزیون
• افزودن تقویت‌کننده صوتی به پروژه‌های DIY
• جایگزینی بردهای صوتی معیوب
• سیستم‌های هشدار و دستگاه‌های صوتی کوچک
• کاربرد قابل توجهی جهت پروژه‌های آموزشی و دانش‌آموزی برای یادگیری مفاهیم صوت دارد

مزایا

• ابعاد بسیار کوچک؛ قابل استفاده در فضاهای محدود
• راه‌اندازی ساده حتی برای مبتدی‌ها
• بازدهی بالا؛ کمترین اتلاف انرژی
• صورتی شفاف و قابل قبول با نویز پایین
• قیمت اقتصادی نسبت به کیفیت و امکانات
• مناسب برای رنج وسیعی از اسپیکرها
• با به کارگیری مداوم دچار افت کیفیت وعملکرد نمی شود

محدودیت‌ها

• عدم پشتیبانی از ساب‌ووفر یا خروجی بیس جداگانه
• فاقد ورودی بلوتوث، USB یا کارت حافظه
• فقط تقویت صدا (هیچ قابلیت ضبط یا میکس ندارد)
• مناسب استفاده در محیط‌های غیرحرفه‌ای و خانگی، نه سالن‌های بزرگ
• فاقد هیت‌سینک جداگانه (در استفاده طولانی با حداکثر توان، توصیه می‌شود تهویه خوبی فراهم شود)
• امکان سازگاری وکاربرد تنها برای بلندگوهای 4 تا 8 اهم را دارد

نحوه استفاده

1. ماژول را با ولتاژ DC پایدار 7 تا 15 ولت (ترجیحاً 12 ولت) تغذیه کنید؛ دقت به قطبیت الزامی است.
2. سیم‌کشی ورودی صدا (سیگنال راست، چپ و زمین) را به برد بزنید.
3. خروجی‌های بلندگوی راست و چپ را به اسپیکر 4 یا 8 اهم متصل نمایید.
4. جهت تنظیم صدا از طریق پیچ ولوم روی برد اقدام کنید.
5. تست کنید. اگر نویز یا اعوجاج شنیدید، کیفیت ولتاژ تغذیه را بررسی و کاهش طول سیم‌ها را در نظر بگیرید.

نکات ایمنی

• هرگز ولتاژ تغذیه از 15 ولت بیشتر نشود (آسیب به چیپ و برد)
• از اتصال بلندگو با امپدانس کمتر از 4 اهم پرهیز کنید
• در زمان اتصال یا جداسازی سیم‌ها تغذیه قطع باشد
• سعی کنید ماژول را درمکان دارای رطوبت، گرد و خاک و ضربه قرار ندهید
• از منابع تغذیه نویزی یا سوئیچینگ بی‌کیفیت استفاده نکنید
• گرمای بیش از حد ماژول نشانه وجود مشکل در نصب یا شرایط تغذیه است

جمع‌بندی

ماژول آمپلی فایر PAM8610 یک انتخاب کوچک وکاربرد،کم هزینه و پرقدرت برای تقویت صدا در اسپیکرهای استریو کوچک و قابل حمل می باشد. راه‌اندازی سریع، مصرف انرژی پایین، صدای شفاف و نصب آسان این ماژول را برای انواع پروژه‌های صوتی، دانش‌آموزی، کامپیوتر و صوت پرتابل به انتخابی محبوب تبدیل کرده است.
