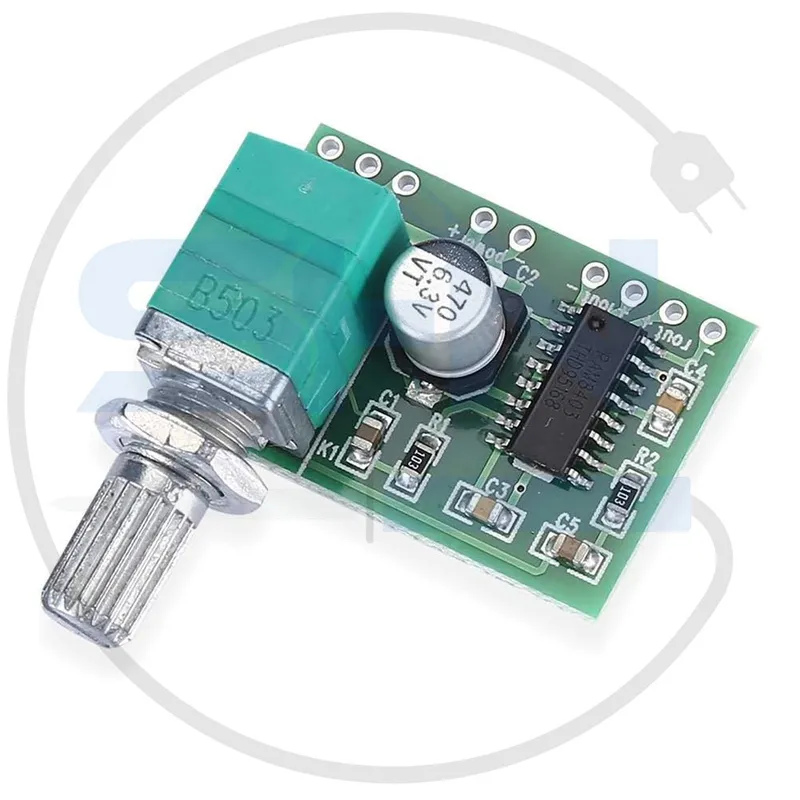

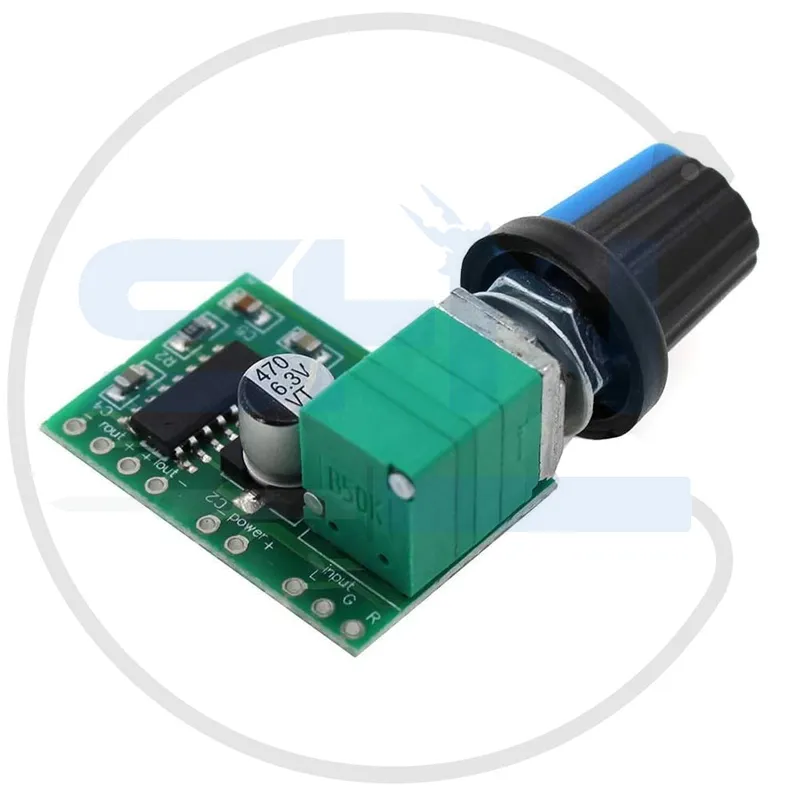

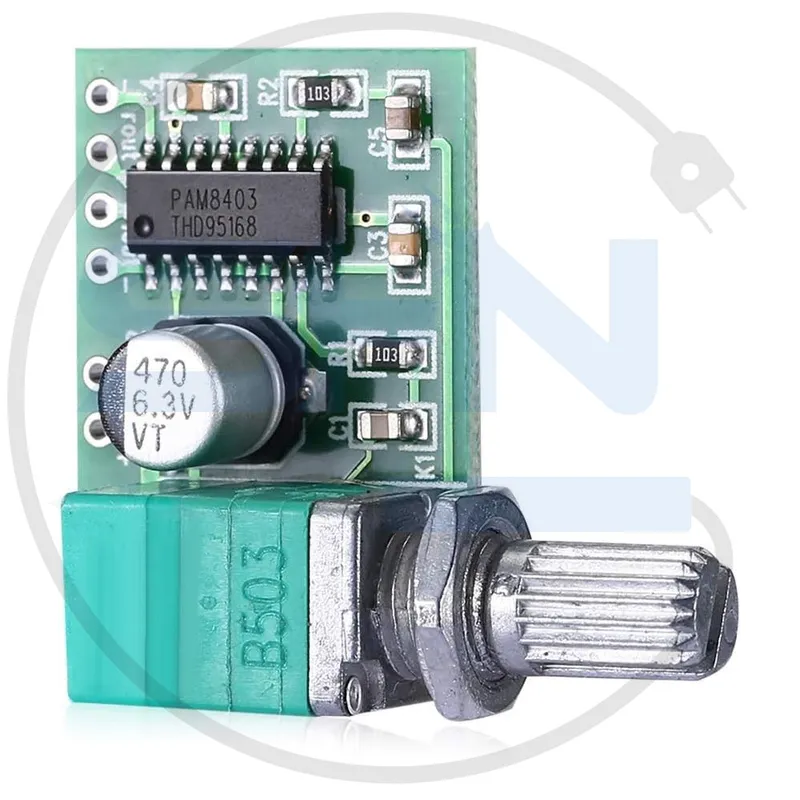

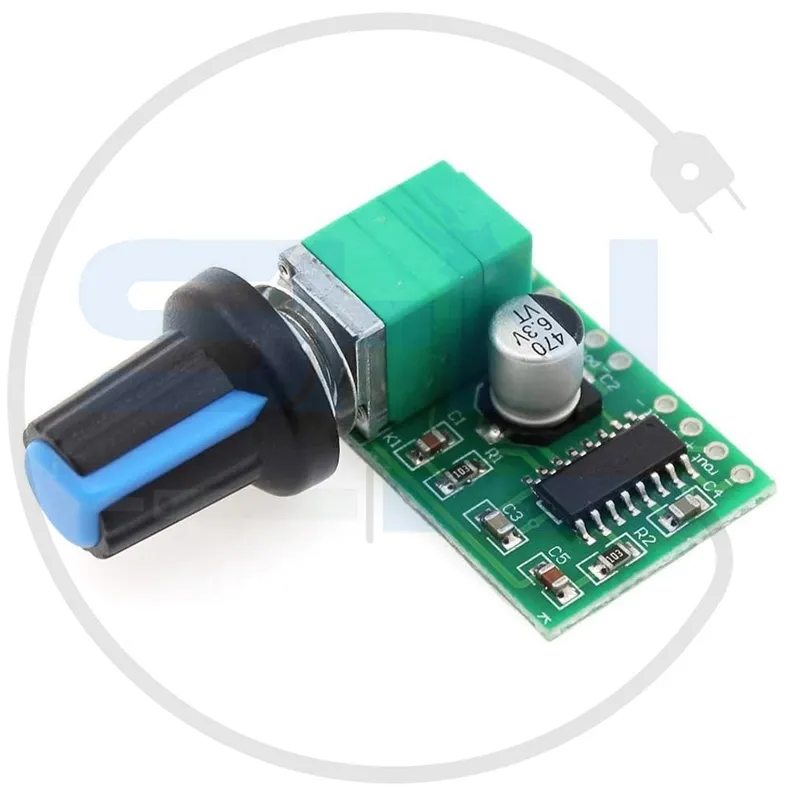

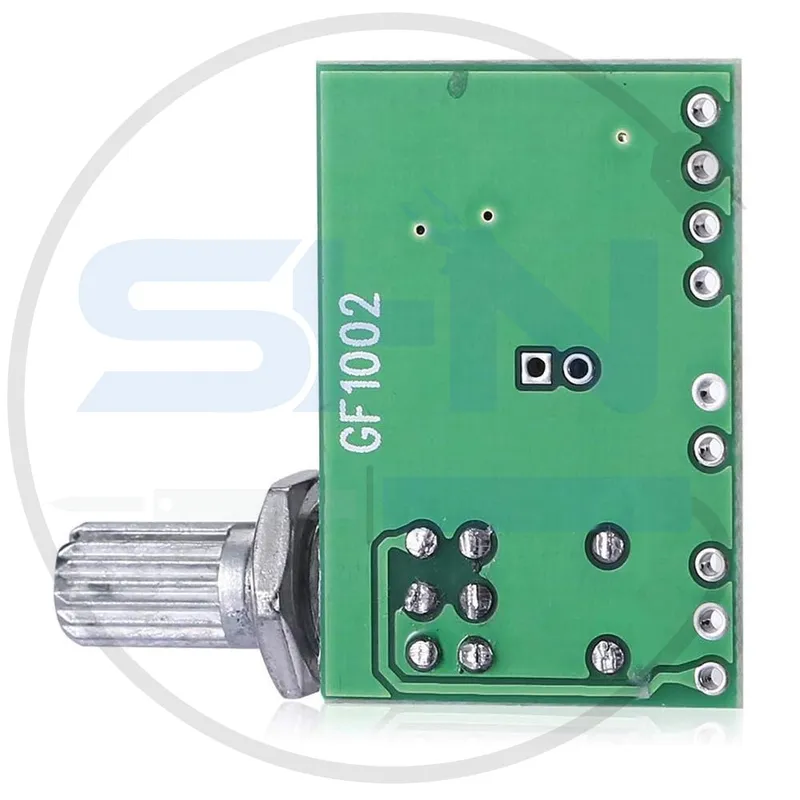

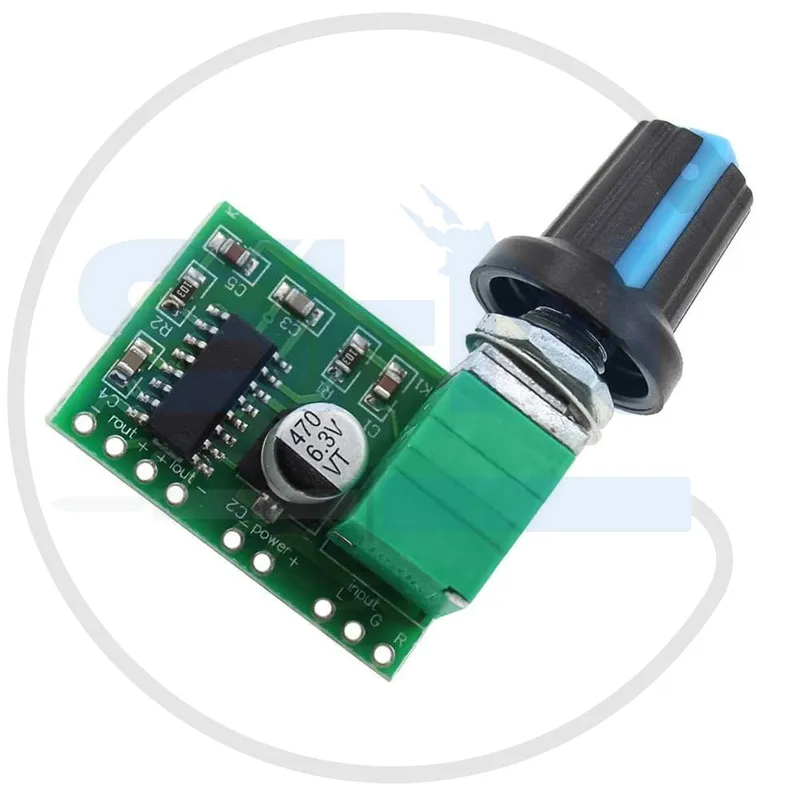

ماژول آمپلی‌فایر دو کانال 3 وات مدل PAM8403 با ولوم

ماژول آمپلی‌فایر دوکانال PAM8403 یک تقویت‌کننده صوتی کوچک و کارآمد است که توان 3 وات برای هر کانال ارائه می‌دهد. این ماژول به دلیل طراحی کوچک، مصرف انرژی کم، و کیفیت صدای مناسب با کنترل ولوم چرخشی (پتانسیومتر) به‌طور گسترده در پروژه‌های صوتی قابل حمل و سیستم‌های اسپیکر کوچک استفاده می‌شود.

مشخصات فنی

• مدل چیپ: PAM8403
• تعداد کانال: 2 کانال (استریو)
• توان خروجی: 3 وات به ازای هر کانال (در امپدانس 4 اهم)
• ولتاژ کاری: 2.5 ولت تا 5.5 ولت DC
• امپدانس پشتیبانی‌شده: 4 اهم یا 8 اهم
• نسبت سیگنال به نویز (SNR): ≥ 90 دسی‌بل
• THD+N (اعوجاج): ≤ 10%
• کنترل ولوم: پتانسیومتر چرخشی برای تنظیم میزان صدای خروجی
• ابعاد: کوچک، معمولاً 3.5x3 سانتی‌متر
• مصرف انرژی: بسیار پایین (در محدوده میلی‌آمپر)

ویژگی‌ها

1. اندازه کوچک و سبک:
   • قابل‌جاگذاری حتی در پروژه‌های کوچک و محدود.
2. کیفیت صدای مناسب:
   • نسبت سیگنال به نویز بالا (≥90 دسی‌بل) برای صدای شفاف و وضوح بالا.
3. مصرف انرژی بسیار کم:
   • گزینه‌ای ایده‌آل برای دستگاه‌های قابل‌حمل که از باتری استفاده می‌کنند.
4. کنترل ولوم درونی (پتانسیومتر):
   • دارای یک ولوم داخلی برای تنظیم راحت میزان صدا بدون نیاز به مدار کنترل اضافی.
5. ولتاژ کاری پایین:
   • قابلیت کار با منابع تغذیه 3.7 ولت (لیتیومی) و 5 ولت USB.
6. اتصال آسان:
   • پایه‌های ورودی و خروجی به‌صورت مشخص برای اتصال مستقیم به مدار یا سیستم صوتی.

کاربردها

1. اسپیکرهای قابل حمل:
   • تقویت ولتاژ خروجی برای اسپیکرهای کوچک با توان پایین.
2. سیستم‌های صوتی DIY:
   • مناسب برای ساخت پروژه‌های شخصی تقویت صدا.
3. اسباب‌بازی‌های الکترونیکی:
   • توانایی تولید صدای واضح و بلندتر در اسباب‌بازی‌های صوتی.
4. ماژول‌های رباتیک:
   • تولید صوت در ربات‌های کوچک یا کیت‌های آموزشی.
5. تقویت سیستم صوتی لپ‌تاپ یا گوشی:
   • بهبود صدای ضعیف در خروجی جک 3.5 میلیمتری دستگاه‌ها.

مزایا

1. راندمان بالا:
   • با کارایی حدود 90%، مناسب برای استفاده در دستگاه‌های باتری‌دار.
2. عدم نیاز به خنک‌کننده (Heat Sink):
   • چیپ PAM8403 با مصرف انرژی پایین، گرمای زیادی تولید نمی‌کند.
3. کیفیت صدای خوب:
   • به لطف طراحی دیجیتال، اعوجاج کم و وضوح صدای بالا.
4. قابل استفاده با منابع تغذیه رایج:
   • قابلیت اتصال مستقیم به پاوربانک، باتری‌های لیتیومی یا پورت USB.
5. سازگاری با اسپیکرهای مختلف:
   • امکان استفاده با اسپیکرهای 4 اهم و 8 اهم.

محدودیت‌ها

1. توان محدود:
   • حداکثر توان خروجی 3 وات در هر کانال است و نمی‌تواند اسپیکرهای پرقدرت را پشتیبانی کند.
2. ولتاژ محدود:
   • ولتاژ کاری فقط در محدوده 2.5 تا 5.5 ولت بوده و برای استفاده در منابع با ولتاژ بالاتر مناسب نیست.
3. حساسیت به نویز:
   • در صورت عدم محافظت مناسب، ممکن است در محیط‌های با نویز زیاد کیفیت کاهش یابد.
4. عدم امکان تنظیم مستقل کانال‌ها:
   • هر دو کانال صدایی برابر با یک ولوم مشترک کنترل می‌شوند.

نحوه استفاده

1. اتصال منبع تغذیه:
   • منبع تغذیه 5 ولت (مثلاً از پورت USB یا باتری) به پایه‌های مثبت و منفی ماژول وصل کنید.
2. ورودی صوتی:
   • منبع صوتی مانند موبایل، کامپیوتر، یا MP3 Player را از طریق خروجی جک 3.5 میلی‌متری به ورودی ماژول متصل کنید.
3. اتصال اسپیکر:
   • دو اسپیکر (با امپدانس 4 یا 8 اهم) را به خروجی‌های چپ و راست ماژول وصل کنید.
4. تست صدا:
   • ولتاژ را اعمال کنید، ولوم را با پتانسیومتر تنظیم کنید و کیفیت صدا را بررسی کنید.

نکات ایمنی

• از اتصال ولتاژ بالاتر از 5.5 ولت به ماژول خودداری کنید.
• اتصالات صوتی را بر اساس پلاریته درست انجام دهید (ورودی + و -).
• از اسپیکرهایی با توان بیش‌ازحد استفاده نکنید؛ این ممکن است به ماژول آسیب بزند.
• برای کاهش نویز، در صورت امکان از کابل‌های محافظ‌دار (شیلددار) استفاده کنید.
• در صورت استفاده در محیط‌های حساس به نویز الکترومغناطیسی، ماژول را در محفظه‌ای فلزی یا دارای شیلد محافظ قرار دهید.

جمع‌بندی

ماژول آمپلی‌فایر PAM8403 با طراحی ساده، مقرون‌به‌صرفه، و کیفیت بالا، گزینه‌ای ایده‌آل برای تقویت صدای اسپیکرهای کوچک و پروژه‌های صوتی DIY است. این ماژول به دلیل مصرف پایین و اندازه کوچک، به راحتی در انواع دستگاه‌های قابل‌حمل استفاده می‌شود. اگر به دنبال تقویت صدای دستگاه صوتی خود در رده توان پایین هستید، این ماژول یکی از بهترین انتخاب‌های موجود است.
