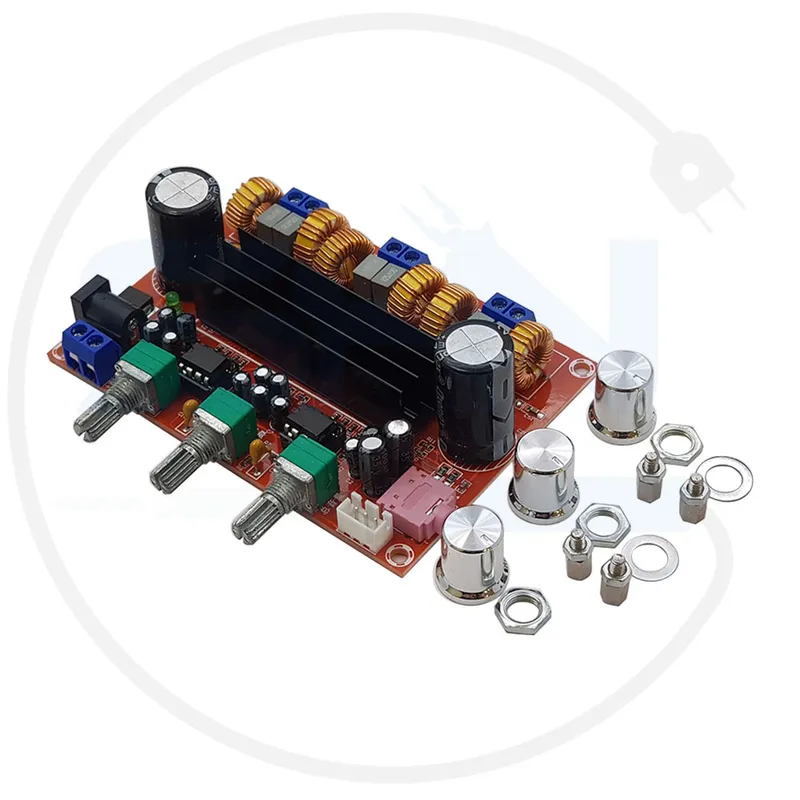

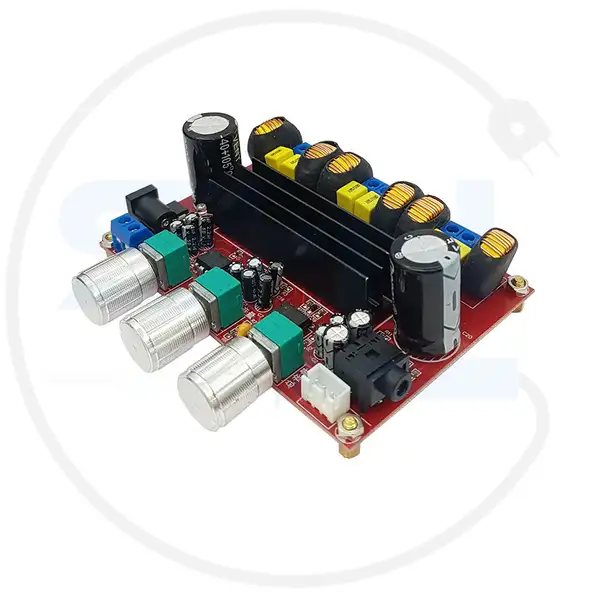

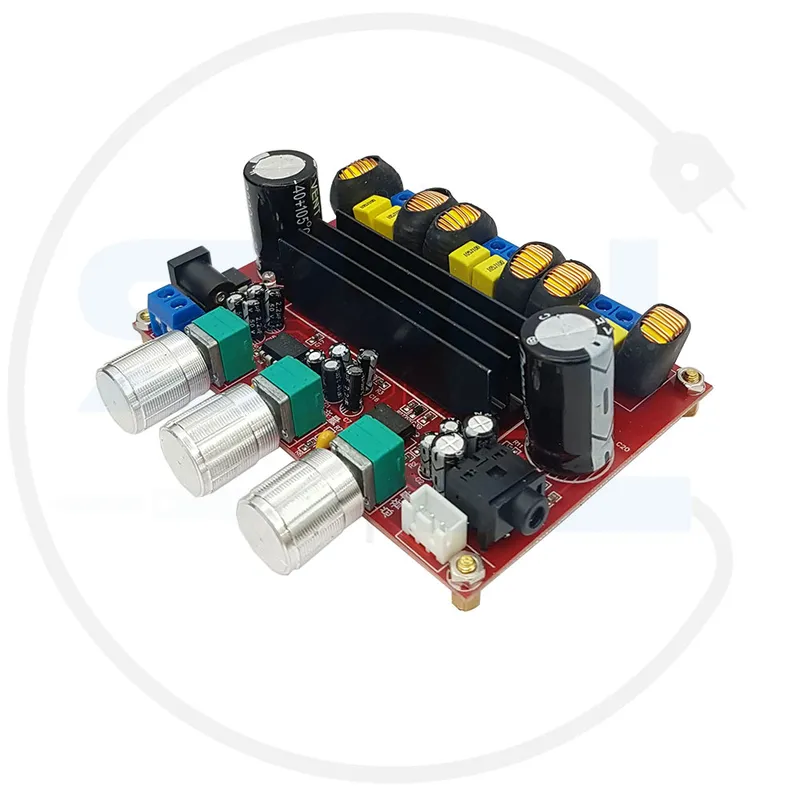

ماژول آمپلی‌فایر سه کانال XH-M139 (2x50W + 100W)

معرفی محصول

ماژول آمپلی‌فایر XH-M139 یک ماژول پرقدرت جهت تقویت سیگنال صوتی است که دارای سه کانال خروجی است: دو کانال 50 وات برای اسپیکرهای استریو و یک کانال 100 وات اختصاصی برای ساب‌ووفر. این ماژول از فناوری تقویت دیجیتال پیشرفته استفاده کرده و کیفیت صدای بی‌نظیری ارائه می‌دهد. طراحی کوچک و کاربردی آن، گزینه‌ای مناسب برای پروژه‌های صوتی خانگی است.

مشخصات فنی

• مدل: XH-M139
• چیپ اصلی: TPA3116D2
• توان خروجی:
  • دو کانال استریو: 50 وات × 2
  • یک کانال ساب‌ووفر: 100 وات
• ولتاژ کاری: 12 تا 24 ولت DC
• جریان مصرفی: بسته به توان خروجی (حداکثر حدود 5 آمپر).
• امپدانس خروجی: 4 تا 8 اهم
• فرکانس کاری: تا 20 کیلوهرتز
• ابعاد: 100x70x20 میلی‌متر

ویژگی‌ها

1. قدرت بالا:

   توان خروجی تا 100 وات برای ساب‌ووفر و 50 وات در هر کانال استریو.

2. چیپ TPA3116D2:

   تقویت دیجیتال با کیفیت بالا و نویز بسیار پایین.

3. ولتاژ متغیر:

   قابلیت کار با ولتاژ 12 تا 24 ولت جهت انعطاف‌پذیری در تغذیه.

4. خروجی سه کانال:

   امکان اتصال دو اسپیکر استریو و یک ساب‌ووفر.

5. ابعاد کوچک:

   طراحی کم‌حجم و مناسب برای انواع پروژه‌های صوتی.

6. چرخش فرکانس ساب‌ووفر:

   امکان تنظیم فرکانس ساب‌ووفر به صورت مستقیم روی برد.

7. نویز پایین:

   استفاده از چیپ قدرتمند و طراحی مناسب جهت تقویت بدون نویز.

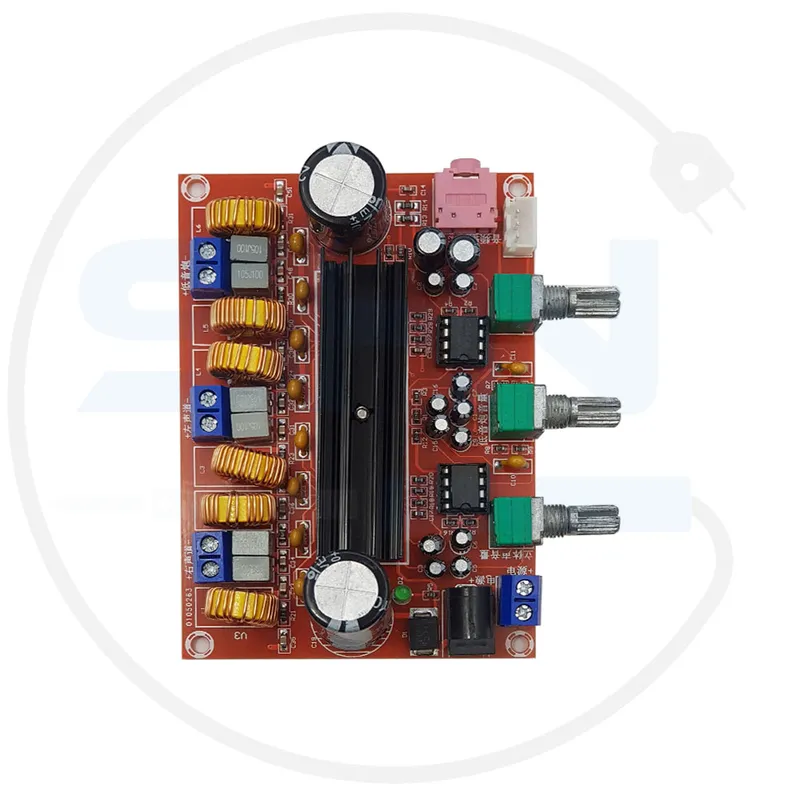

اجزای اصلی ماژول

1. چیپ TPA3116D2:

   پردازش و تقویت سیگنال صوتی با کیفیت بالا.

2. پتانسیومترها:

   • تنظیم حجم صدا.
   • تنظیم فرکانس برای ساب‌ووفر.

3. پورت‌های خروجی و ورودی:

   • ورودی صوتی: اتصال مستقیم به منبع صوتی (AUX یا جک 3.5 میلی‌متری).
   • خروجی اسپیکر: ترمینال‌های اتصال به اسپیکرهای استریو و ساب‌ووفر.

کاربردها

• سیستم صوتی خانگی: تقویت صدای تلویزیون، کامپیوتر یا پخش‌کننده موسیقی.
• صداگذاری خودرو: سیستم‌های صوتی پرقدرت خودرو.
• مدارهای DIY: پروژه‌های ساخت سیستم‌های صوتی سفارشی.
• کاربردهای عمومی: افزایش کیفیت صدای اسپیکرها در محیط باز یا بسته.

مزایا

• قدرت خروجی بالا و مناسب برای اسپیکرهای بزرگ.
• نویز بسیار پایین در خروجی، حتی در توان‌های بالا.
• سازگار با اسپیکرهای 4 تا 8 اهم.
• طراحی ساده و مناسب برای استفاده در سیستم‌های خانگی و DIY.
• انعطاف‌پذیری در تغذیه با ولتاژ.

معایب

• نیاز به منابع تغذیه قدرتمند برای توان‌های بالا.
• عدم محافظت در برابر اتصال اشتباه یا اورلود.
• ممکن است برای نصب حرفه‌ای نیاز به شاسی مستقل باشد.

پایه‌ها و اتصالات

• اتصال به تغذیه:

  ولتاژ ورودی از 12 تا 24 ولت DC، که بهتر است برای توان خروجی بالا از تغذیه 24 ولت استفاده شود.

• ورودی صوتی:

  یک جک استاندارد AUX جهت اتصال به موبایل، کامپیوتر یا دیگر منابع صوتی.

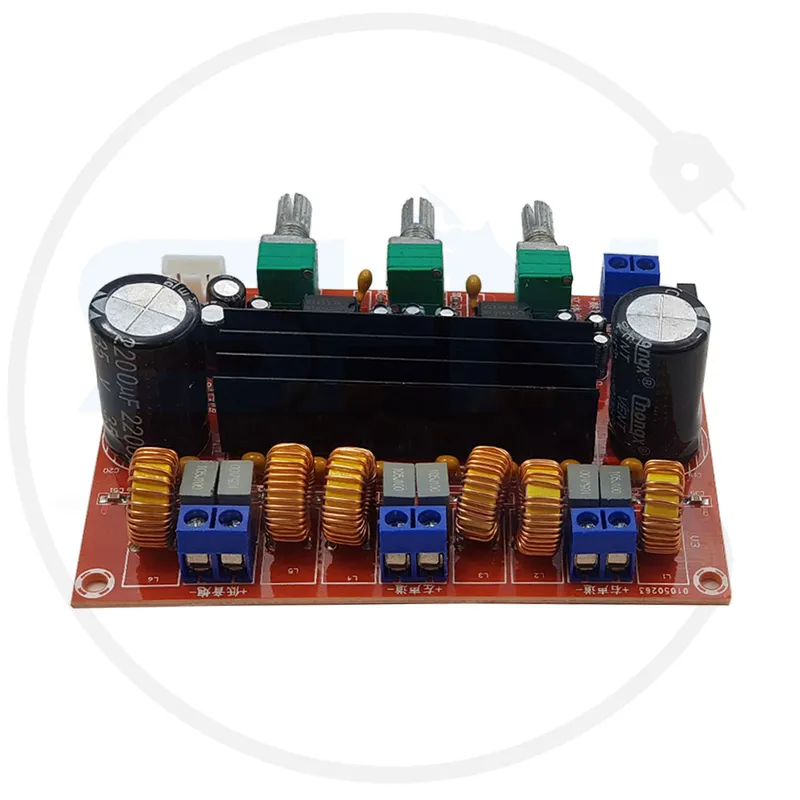

• خروجی اسپیکر:

  سه کانال خروجی برای اتصال به دو اسپیکر استریو و یک ساب‌ووفر:

  • L: اسپیکر سمت چپ (50 وات).
  • R: اسپیکر سمت راست (50 وات).
  • SUB: خروجی ساب‌ووفر (100 وات).

نکات مهم

• تغذیه مناسب: برای خروجی حداکثر توان از منبع تغذیه 24 ولت DC با جریان حداقل 5 آمپر استفاده نمایید.
• کیفیت اسپیکرها: اسپیکرهای مناسب با توان بالا و امپدانس 4 تا 8 اهم پیشنهاد می‌شود.
• محافظت: بهتر است از مدار محافظ جریان و ولتاژ برای جلوگیری از آسیب به ماژول استفاده کنید.
• کابل‌های باکیفیت: استفاده از کابل‌های مناسب جهت کاهش نویز خروجی.
• خنک‌سازی: در توان‌های بالا، ماژول ممکن است کمی گرم شود؛ استفاده از هیت‌سینک یا تهویه مناسب توصیه می‌شود.

جمع‌بندی

ماژول آمپلی‌فایر XH-M139 یک ابزار قدرتمند برای تقویت صوت در سیستم‌های خانگی و خودرو است. با توان خروجی بالا، طراحی انعطاف‌پذیر و نویز کم، این ماژول انتخابی مناسب برای علاقه‌مندان به پروژه‌های DIY و ساخت سیستم‌های صوتی حرفه‌ای است. همچنین، استفاده ساده و قابلیت اتصال مستقیم به اسپیکرها آن را به گزینه‌ای کاربردی تبدیل کرده است.
