ماژول ضبط و پخش صدا ISD1820

معرفی محصول

ماژول ISD1820 یک ماژول ضبط و پخش صدا است که به شما امکان می‌دهد صدا را ضبط کرده و با کیفیت مناسب پخش کنید. این ماژول مجهز به یک چیپ اختصاصی برای ذخیره‌سازی صوت در حافظه داخلی خود است و به دلیل استفاده آسان، برای پروژه‌های مختلف مانند ساخت سیستم‌های هشدار، پیام‌رسان صوتی، آموزش، و کاربردهای DIY محبوب است. با استفاده از دکمه‌های روی ماژول یا میکروکنترلرها، می‌توانید صدای مخصوص خود را ضبط و به‌دفعات پخش کنید.

مشخصات فنی

• مدل چیپ اصلی: ISD1820
• طول زمان ضبط: 10 ثانیه
• ولتاژ کاری: 3 تا 5 ولت DC
• جریان مصرفی: 25 تا 50 میلی‌آمپر
• ورودی صدا: میکروفون داخلی
• خروجی صدا:
  • اسپیکر (مستقیم به اسپیکر وصل می‌شود)
  • خروجی صوتی استاندارد برای تقویت‌کننده یا دیگر سیستم‌های صوتی.
• ابعاد: 48x38 میلی‌متر

ویژگی‌ها

1. ضبط و پخش آسان:

   عملکرد با استفاده از دکمه‌های روی برد یا کنترل از طریق میکروکنترلر.

2. حافظه داخلی:

   ذخیره‌سازی صدا و حفظ داده‌ها تا زمان ضبط دوباره، حتی پس از قطع برق.

3. خروجی مستقیم:

   قابلیت اتصال مستقیم به اسپیکر با توان کم.

4. پشتیبانی از ولتاژ متغیر:

   امکان تغذیه با ولتاژ 3 تا 5 ولت.

5. ابعاد کوچک:

   ماژول کم‌حجم و سبک، مناسب برای جاسازی در پروژه‌های مختلف.

6. کنترل میکروکنترلری:

   قابلیت کنترل عملکرد ماژول از طریق میکروکنترلرهایی مانند Arduino یا Raspberry Pi.

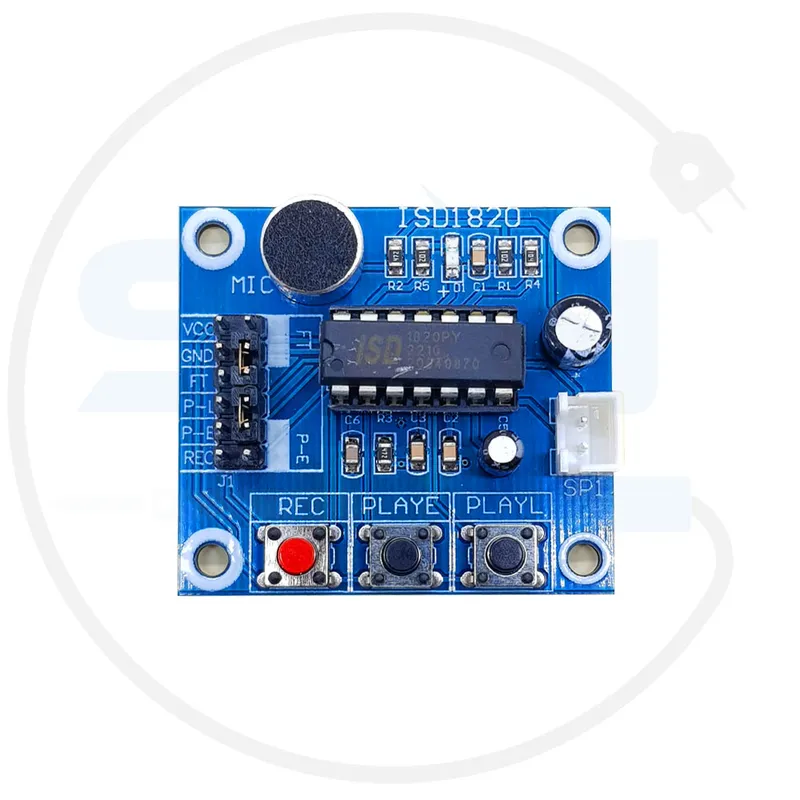

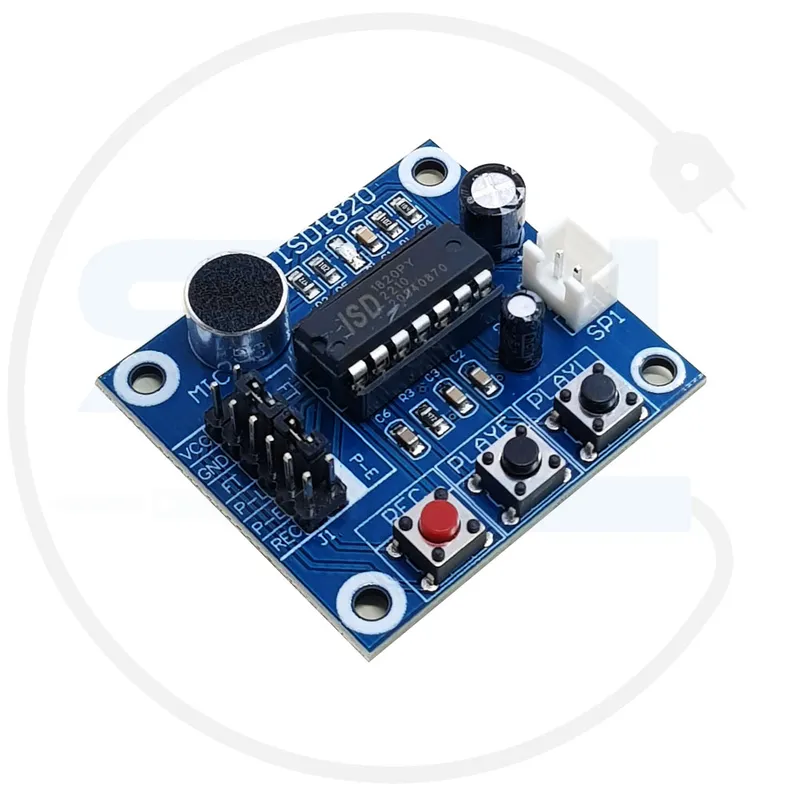

اجزای اصلی ماژول

1. چیپ ISD1820:

   مسئول مدیریت ضبط و پخش صدا.

2. میکروفون داخلی:

   جهت دریافت صدای محیط.

3. پین‌های اتصال:

   برای کنترل ضبط و پخش توسط میکروکنترلرها.

4. دکمه‌ها:

   • REC: دکمه ضبط صدا.
   • PLAYE: پخش صدا به‌صورت یک‌بار.
   • PLAYL: پخش صدا به‌صورت مداوم تا هنگام رها کردن.

5. خروجی صدا:

   ترمینال اتصال به اسپیکر یا تقویت‌کننده صوتی.

کاربردها

• سیستم‌های هشدار: پخش پیام‌های ضبط‌شده در شرایط خاص مانند زنگ هشدار.
• آموزش: ضبط و پخش صدا در پروژه‌های آموزشی یا کلاس‌های درس.
• DIY: ساخت دستگاه‌های پیام‌رسان صوتی.
• رباتیک: پخش صدای ضبط‌شده در ربات‌ها یا سیستم‌های کنترلی.
• سیستم‌های اطلاع‌رسانی: در محیط‌هایی مانند فروشگاه‌ها یا مسیریاب‌های صوتی.

مزایا

• استفاده آسان و تنظیم سریع.
• حافظه داخلی پایدار برای ذخیره صدا، حتی هنگام قطع برق.
• ابعاد کوچک و مناسب برای جاسازی در پروژه‌های مختلف.
• ولتاژ کاری متناسب با بردهای میکروکنترلی مرسوم.
• قابلیت اتصال مستقیم به اسپیکر.

معایب

• محدودیت زمان ضبط (تنها 10 ثانیه).
• کیفیت صوتی متوسط، مناسب برای کاربردهای غیرحرفه‌ای.
• خروجی صوتی با توان محدود، نیازمند تقویت‌کننده برای اسپیکرهای بزرگ‌تر.

نحوه عملکرد

1. ضبط صدا:

   با نگه داشتن دکمه REC، صدای محیط از طریق میکروفون ضبط می‌شود. پس از رها کردن این دکمه، ضبط صدا به پایان می‌رسد.

2. پخش صدا:

   • دکمه PLAYE: با فشردن این دکمه، صدا یک‌بار پخش می‌شود.
   • دکمه PLAYL: با نگه ‌داشتن این دکمه، صدا به‌صورت مکرر تا رها شدن پخش می‌شود.

3. کنترل خارجی:

   با استفاده از پایه‌های REC, PLAYE, و PLAYL، می‌توان عملکرد ماژول را از طریق سیگنال میکروکنترلی کنترل کرد.

4. اتصال اسپیکر:

   اسپیکر کوچک به خروجی صوتی ماژول متصل شده و صدای ضبط‌شده را پخش می‌کند.

پایه‌های ماژول

1. VCC: اتصال به تغذیه مثبت (3 تا 5 ولت).
2. GND: اتصال به زمین مدار.
3. FT: فعال‌سازی حالت صدای فوری (Fast Playback).
4. REC: کنترل ضبط صدا.
5. PLAYE: پخش صدا یک‌بار.
6. PLAYL: پخش صدا مکرر.
7. SP+ و SP-: خروجی اتصال به اسپیکر.

نکات مهم

• برای کیفیت بهتر صدا، از اسپیکر مناسب با توان و مقاومت صحیح استفاده کنید.
• از ولتاژ تغذیه مناسب (3 تا 5 ولت) استفاده کنید تا از آسیب به مدار جلوگیری شود.
• برای ضبط صدا، فاصله مناسب از میکروفون رعایت شود (معمولاً 10 تا 30 سانتی‌متر).
• در محیط‌های نویزدار ممکن است کیفیت صدا کاهش یابد، بهتر است از فیلترهای نرم‌افزاری استفاده کنید.

جمع‌بندی

ماژول ضبط و پخش صدای ISD1820 به‌عنوان یک ابزار مقرون‌به‌صرفه برای ضبط و پخش پیام‌های صوتی در پروژه‌های DIY و کاربردهای ساده انتخاب بسیار مناسبی است. این ماژول با سهولت استفاده، ابعاد کوچک و قابلیت کنترل توسط دکمه‌ها یا میکروکنترلرها، راهکار ساده‌ای برای اضافه کردن قابلیت صوت به پروژه‌های شما ارائه می‌دهد.
