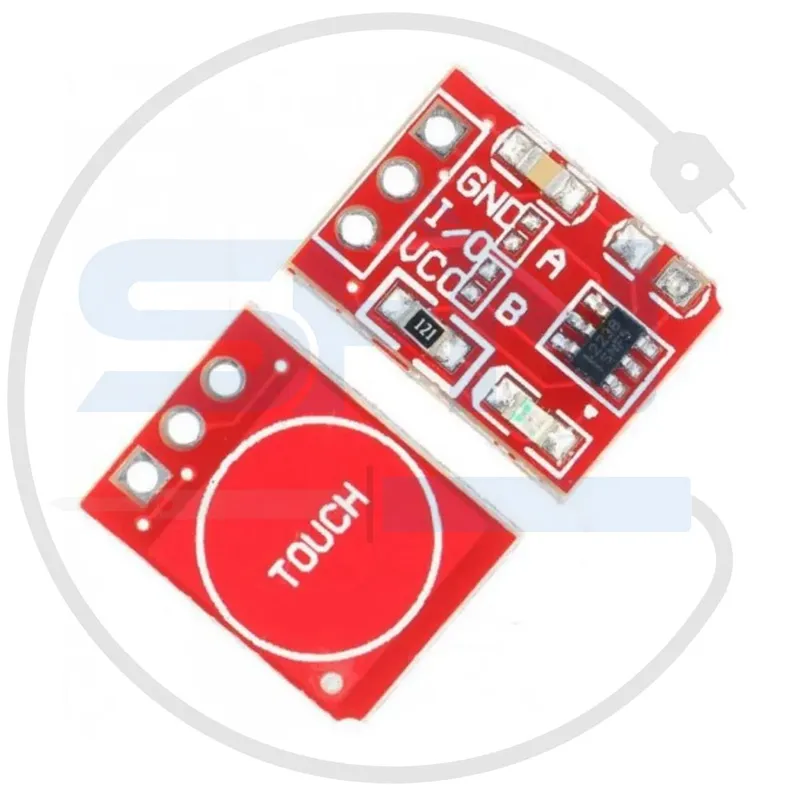

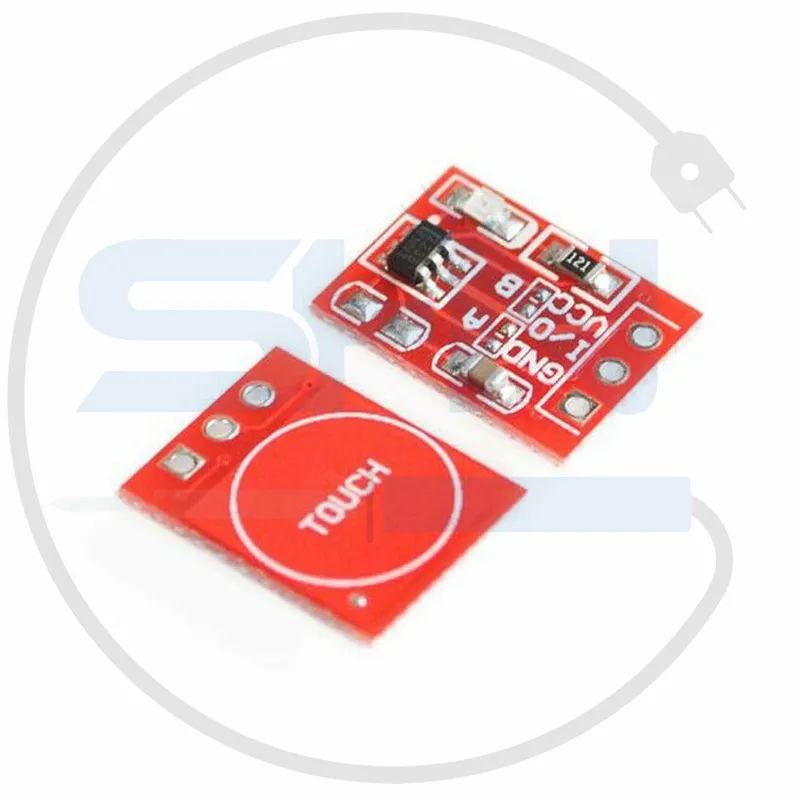

ماژول سنسور تاچ خازنی Mini TTP223

توضیحات کلی

ماژول سنسور تاچ خازنی Mini TTP223 یک قطعه الکترونیکی کوچک و کاربردی است که بر اساس فناوری خازنی طراحی شده و به عنوان دکمه لمسی قابل استفاده است. این ماژول با بهره‌گیری از آی‌سی TTP223، توانایی تشخیص لمس روی سطح خود را دارد و عملکردی دقیق و سریع ارائه می‌دهد. استفاده از این سنسور به جای دکمه‌های مکانیکی، باعث کاهش استهلاک و افزایش طول عمر قطعات می‌شود. ماژول تاچ خازنی Mini TTP223 در پروژه‌های DIY، ساخت دستگاه‌های هوشمند و کاربردهای صنعتی مورد استفاده قرار می‌گیرد.

مشخصات فنی

• نام آی‌سی: TTP223
• نوع سنسور: خازنی لمسی
• ولتاژ کاری: 2.0 ولت تا 5.5 ولت DC
• ابعاد: کوچک و قابل حمل (2x1.5 سانتی‌متر)
• خروجی: دیجیتال (HIGH/LOW)
• جریان مصرفی: بسیار کم در حالت آماده‌به‌کار (کمتر از 1uA)
• حالت خروجی: فعال با لمس (HIGH)
• طول عمر سنسور: بسیار بالا، بدون قطعات مکانیکی
• حساسیت: قابل تشخیص لمس حتی از پشت سطح نازک مثل پلاستیک یا شیشه
• سازگاری: مناسب برای میکروکنترلرهای Arduino، AVR، PIC، ESP8266 و …
• پیکربندی: مود لحظه‌ای یا قفل‌شونده (قابل تغییر با لحیم کردن جامپر روی برد)

ویژگی‌ها

• اندازه بسیار کوچک: طراحی شده برای استفاده در فضای محدود.
• مصرف انرژی پایین: مناسب برای دستگاه‌های کم‌مصرف و باتری‌محور.
• سازگاری بالا: امکان اتصال به انواع میکروکنترلرها.
• تشخیص لمس: حساس به لمس مستقیم یا از پشت سطح نازک غیر فلزی.
• پیکربندی قابل تغییر: امکان تنظیم حالت خروجی (لحظه‌ای یا ثابت).
• پایداری بالا: عملکرد مطمئن بدون نیاز به کالیبراسیون مکرر.
• قابلیت جایگزینی دکمه‌های مکانیکی: بدون نیاز به قطعات متحرک، مقاوم در برابر خرابی.
• نصب آسان: دارای رابط‌های استاندارد برای اتصال به مدارها.

کاربردها

• دستگاه‌های هوشمند: برای کنترل روشنایی، پنل‌های لمسی، و کنترل دستگاه‌های هوشمند.
• پروژه‌های DIY: مناسب برای ساخت پروژه‌های خلاقانه الکترونیکی.
• صفحات لمسی: در دستگاه‌های صنعتی یا خانگی با نیاز به قابلیت لمس.
• سیستم‌های اتوماسیون: در پروژه‌هایی مثل خانه هوشمند برای تشخیص لمس و فرمان دادن.
• محصولات الکترونیکی: جایگزین کلیدهای مکانیکی در طراحی گجت‌های الکترونیکی.
• مدارهای آموزشی: در آموزش مفاهیم الکترونیک و میکروکنترلر.
• کنترل پروژه‌های حساس: در مواردی که دقت و واکنش سریع موردنیاز است.

مزایا

• طراحی ساده: کوچک و قابل استفاده بدون نیاز به تنظیمات پیچیده.
• عملکرد سریع: واکنش فوری به لمس.
• انعطاف در نصب: قابلیت استفاده زیر سطح‌های مختلف مثل شیشه یا پلاستیک.
• حساسیت بالا: امکان کار در شرایط مختلف دما و رطوبت.
• مصرف انرژی کم: مناسب برای دستگاه‌هایی با منبع انرژی محدود.
• طول عمر بالا: بدون قطعات مکانیکی، کاهش احتمال خرابی.
• قیمت اقتصادی: مقرون به صرفه برای پروژه‌های کوچک و بزرگ.

معایب

• محدودیت مواد: عملکرد ضعیف در پشت سطح‌های فلزی یا بسیار ضخیم.
• محدودیت فاصله: نیازمند تماس نزدیک یا لمس مستقیم برای تشخیص.
• حساسیت بالا: ممکن است در محیط‌های پر نویز الکترومغناطیسی عملکرد کاهش یابد.
• حالات خروجی ثابت: پیکربندی محدود به دو حالت لحظه‌ای یا قفل‌شونده.

نحوه استفاده

1. اتصال به منبع تغذیه: ولتاژ مناسب (2.0 تا 5.5 ولت DC) را به پایه‌های VCC و GND ماژول متصل کنید.
2. اتصال خروجی: پایه OUT را به ورودی دیجیتال میکروکنترلر یا مدار موردنظر وصل کنید.
3. پیکربندی حالت خروجی: اگر قصد تغییر بین حالت لحظه‌ای و قفل‌شونده دارید، جامپر روی برد را مطابق نیاز لحیم کنید.
4. لمس سطح سنسور: با لمس مستقیم یا از پشت سطح نازک، خروجی تغییر خواهد کرد.
5. بررسی عملکرد: وضعیت خروجی را از طریق میکروکنترلر یا لامپ تست بررسی کنید.

نکات ایمنی

• از وارد کردن ولتاژ بیش از 5.5 ولت خودداری کنید.
• سنسور را در محیط‌های بسیار مرطوب یا آلوده قرار ندهید.
• در صورت نصب در پروژه‌های صنعتی، از شیلد محافظ جهت جلوگیری از نویز الکترومغناطیسی استفاده کنید.
• از اتصال دقیق پایه‌ها به مدار اطمینان حاصل کنید تا عملکرد صحیح داشته باشد.

نتیجه‌گیری

ماژول سنسور تاچ خازنی Mini TTP223 یک انتخاب عالی برای جایگزینی دکمه‌های مکانیکی است. این محصول با حساسیت بالا، مصرف انرژی کم، طراحی کوچک و قابل حمل، و عملکرد دقیق، برای طیف گسترده‌ای از پروژه‌های الکترونیکی مناسب است. اگر به دنبال یک راهکار ساده، اقتصادی و مقاوم برای افزودن قابلیت لمس خازنی به پروژه‌های خود هستید، این ماژول می‌تواند نیاز شما را به‌طور کامل برآورده کند.
