توضیحات کلی

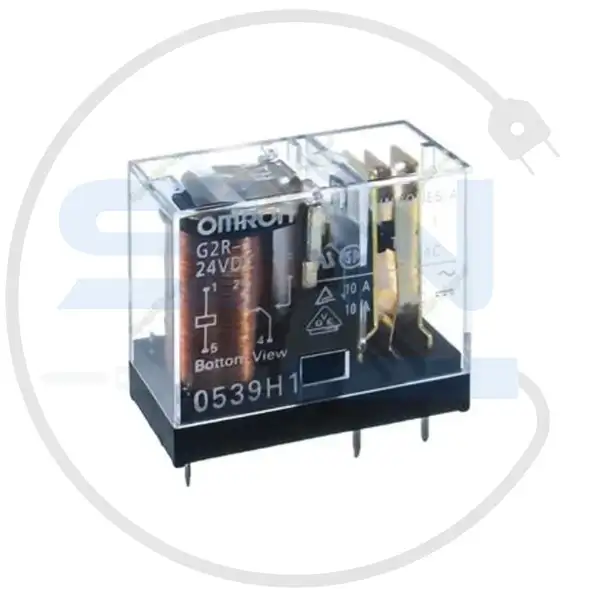

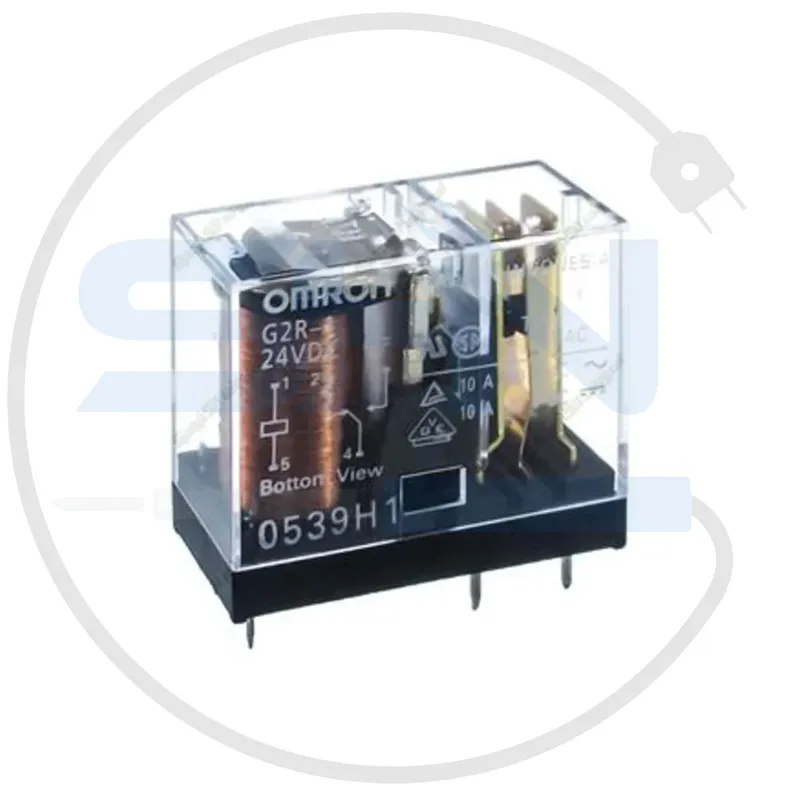

رله کتابی شیشه‌ای 24 ولت 10 آمپر 5 پایه OMRON G2R-1 یکی از محصولات باکیفیت و پرکاربرد در صنعت الکترونیک و اتوماسیون است. این رله با طراحی جمع‌وجور، پوشش شفاف برای مشاهده وضعیت داخلی، ولتاژ کاری استاندارد 24 ولت DC و توانایی تحمل جریان تا 10 آمپر، گزینه‌ای ایده‌آل برای کنترل بارهای الکتریکی در سیستم‌های صنعتی و برق است.

این محصول که توسط OMRON، یکی از بزرگ‌ترین تولیدکنندگان قطعات الکترونیکی، طراحی و تولید شده است، از دوام و دقت بالایی برخوردار بوده و برای استفاده در دستگاه‌های مختلف از جمله لوازم خانگی، سیستم‌های اتوماسیون صنعتی و تجهیزات مختلف مناسب است.

مشخصات فنی

• برند: OMRON
• مدل: G2R-1
• نوع رله: کتابی شیشه‌ای
• ولتاژ بوبین: 24 ولت DC
• حداکثر جریان سوئیچینگ: 10 آمپر
• ولتاژ بار قابل کنترل: حداکثر 250 ولت AC یا 30 ولت DC
• ساختار پایه: 5 پایه (برای اتصال به مدار)
• پوشش بدنه: شیشه‌ای شفاف جهت مشاهده وضعیت داخلی
• طول عمر مکانیکی: بیش از 10 میلیون بار سوئیچ کردن
• طول عمر الکتریکی: بیش از 100 هزار بار با بار نامی
• ابعاد: طراحی کتابی با اندازه استاندارد برای نصب آسان
• وزن: کم وزن و قابل استفاده برای نصب‌های برد الکترونیکی

ویژگی‌ها

1. طراحی شفاف:ساختما شیشه ای وبدون رنگ محصول کمک میکندعملکرد داخلی رله به خوبی قابل مشاهده باشد.
2. جریان قابل تحمل بالا: امکان کنترل و سوئیچینگ بارهایی تا جریان 10 آمپر.
3. کاربرد صنعتی و الکترونیکی: سازگار با سیستم‌های AC و DC برای کاربردهای متنوع.
4. کیفیت ساخت عالی: محصولی از برند خوش‌نام OMRON که تضمین‌کننده دوام و دقت است.
5. 5 پایه استاندارد: نصب آسان و اتصال به مدارهای چاپی (PCB) یا مدارهای سیمی.
6. طول عمر بالا: مناسب برای کاربری‌های صنعتی، خانگی و پروژه‌های الکترونیکی DIY.
7. مقاومت به شوک و لرزش: طراحی برای عملکرد پایدار در محیط‌های پرفشار.

کاربردها

1. سیستم‌های اتوماسیون صنعتی: کنترل ادوات مختلف در خطوط تولید و فرآیندهای صنعتی.
2. لوازم خانگی: بیشترین استفاده را در وسایل خانگی چون یخچال‌ها، ماشین‌های لباسشویی، کولرهاو... دارد.
3. کنترل تجهیزات الکترونیکی: برای سوئیچینگ بارهای AC و DC با جریان متوسط.
4. سیستم‌های الکتریکی خودرو: مدیریت کارکرد تجهیزات برقی خودرو.
5. پروژه‌های هوشمندسازی: استفاده در پروژه‌های Arduino، Raspberry Pi و سیستم‌های هوشمند خانگی یا اداری.
6. کنترل روشنایی: مناسب برای سوئیچینگ و کنترل روشنایی‌ها، از جمله LED و لامپ‌های صنعتی.

مزایا

1. کیفیت بالا: محصول OMRON که به دلیل استانداردهای کیفی بالا معروف است.
2. بدنه شفاف: نوع ساختمان بدون رنگ آن کمک به عیب‌یابی و مشاهده فعالیت رله میکند.
3. نصب آسان: 5 پایه استاندارد برای اتصال سریع به مدار.
4. طراحی کتابی: شکل جمع وجور وکم حجم آن قابل استفاده برای محیط های کوچک است.
5. مقاومت بالا: تحمل جریان تا 10 آمپر و سوئیچینگ مطمئن برای بارهای مختلف.
6. دوام طولانی‌مدت: طول عمر مکانیکی و الکتریکی بسیار بالا که هزینه‌های نگهداری را کاهش می‌دهد.

معایب

1. محدودیت جریان: مناسب برای بارهایی با جریان حداکثر 10 آمپر، برای بارهای سنگین‌تر نیاز به رله‌های قوی‌تر وجود دارد.
2. حساسیت بدنه شیشه‌ای: این نوع جنس بدنه حساسیت زیادی دارد ودر برابر آسیب وضربه زیاد دچار شکستگی وآسیب میشود.
3. موارد تخصصی نصب: نیاز به دانش فنی برای اتصال صحیح پایه‌ها به مدار.

نحوه استفاده و نگهداری

1. رعایت جریان و ولتاژ نامی: اطمینان حاصل کنید که بارهای کنترل شده از مقدار نامی مشخص شده تجاوز نکنند.
2. ایمنی در نصب: هنگام نصب یا تعویض رله، حتماً منبع تغذیه برق را قطع کنید.
3. قرارگیری در محیط مناسب: رله را در محیطی خشک و دور از رطوبت و گردوغبار قرار دهید.
4. بررسی دقیق پایه‌ها: پایه‌های رله را طبق دیاگرام مشخص شده روی بدنه به مدار متصل کنید.
5. بررسی منظم: برای اطمینان از عملکرد صحیح، رله را به‌صورت دوره‌ای از نظر کارکرد بررسی کنید.

نتیجه‌گیری

رله کتابی شیشه‌ای 24 ولت 10 آمپر OMRON G2R-1 انتخابی ایده‌آل برای کنترل بارهای متوسط در کاربردهای متنوع صنعتی و الکترونیکی است.برخورداری از قابلیت های مهمی باعث شده این ابزار برای پروژه‌های مهم وتخصصی مورداستفاده قرارگیرد، این فابلیت ها شامل جنس خوب ومحکم که ماندگاری زیادی داردو نوع شکل ساختار آن که بصورت شیشه ای وشفاف است. اگر به دنبال یک رله قابل‌اعتماد و بادوام هستید، این محصول می‌تواند نیاز شما را به بهترین شکل برطرف سازد.
