رله 24 ولت تک کنتاکت 5 پایه برند میلون
24V Single Contact Relay - 5 Pins - Milon
معرفی محصول

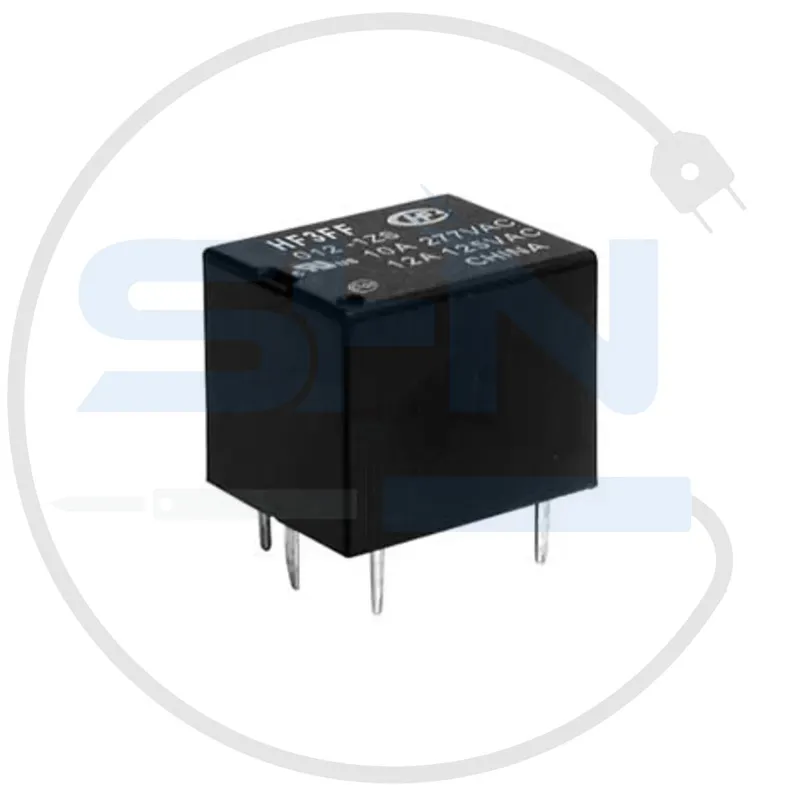

رله 24 ولت تک کنتاکت 5 پایه برند میلون، یک قطعه الکترومکانیکی بسیار کاربردی است که برای سوئیچینگ ایمن و کنترل بارهای مختلف طراحی شده است. این رله بهوسیله ولتاژ تحریک 24 ولت DC فعال شده و میتواند به کنترل جریان و ولتاژ بالا در بارهای AC و DC کمک کند. طراحی استاندارد و ساده آن، این رله را به گزینهای مناسب برای استفاده در سیستمهای صنعتی، خودکارسازی (اتوماسیون)، روشنایی و پروژههای الکترونیکی تبدیل کرده است.
مشخصات فنی
- برند: میلون (Milon)
- نوع رله: تک کنتاکت (Single Contact, SPDT - Single Pole Double Throw)
- ولتاژ تحریک (کویل): 24 ولت DC
- ظرفیت تحمل جریان:
- 10 آمپر در 250 ولت AC
- 10 آمپر در 30 ولت DC
- تعداد پایهها: 5 پایه
- پایه تحریک کویل: 2 پایه (برای ولتاژ تحریک)
- پایههای سوئیچینگ: 3 پایه (COM، NO، NC)
- مقاومت کویل: حدود 240 اهم
- جنس کنتاکتها: آلیاژ نقره با رسانایی بالا
- ابعاد: 19 × 15 × 15 میلیمتر
- طراحی پایین نصب (DIP): برای نصب در برد مدار چاپی (PCB)
- وزن: تقریباً 10 گرم
- طول عمر:
- الکتریکی: حدود 100,000 بار سوئیچینگ
- مکانیکی: تا 10 میلیون بار سوئیچینگ
ویژگیها
- ولتاژ تحریک مطمئن (24V): عملکرد پایدار در سیستمهای صنعتی و اتوماسیون.
- قابلیت جریاندهی بالا: توانایی تحمل بارهای سنگین تا 10 آمپر.
- دوام بالا: ساخته شده از مواد مقاوم و کنتاکتهای با عمر طولانی.
- استاندارد و سازگار: طراحی مناسب برای نصب آسان روی PCBهای استاندارد.
- سوئیچینگ ایمن: مناسب برای جدا کردن یا اتصال بارهای AC و DC.
- سرعت مناسب سوئیچینگ: پاسخ سریع برای کنترل تجهیزات الکتریکی.
کاربردها
- سیستمهای اتوماسیون صنعتی: کنترل تجهیزات و فرآیندهای تولید.
- سیستمهای روشنایی: سوئیچینگ ایمن روشنایی و چراغها با ولتاژ بالا.
- کنترل دستگاههای الکتریکی: مانند موتورهای DC و AC، فنها و پمپها.
- پروژههای DIY و دانشجویی: برای آموزش یا پیادهسازی مدارهای الکترونیکی.
- تجهیزات خورشیدی: برای کنترل و اتصال سیستمهای خورشیدی به بار یا شبکه.
- سیستمهای تهویه و گرمایش: کنترل عملکرد دستگاههای تهویه یا تجهیزات گرمایشی.
- سیستمهای حفاظتی: استفاده در مدارهای هشدار، قفلهای الکترونیکی و سیستمهای امنیتی.
مزایا
- عمر طولانی و عملکرد ثابت: مناسب برای کاربردهای مداوم و طولانیمدت.
- ایمنی بیشتر: امکان کنترل ایزوله بارهای الکتریکی با ولتاژ و جریان بالا.
- نصب آسان: 5 پایه با طراحی استاندارد برای لحیمکاری بر روی بردهای PCB.
- طراحی همهکاره: قابلیت استفاده در انواع مدارهای AC و DC.
- مصرف توان کم: کویل با ولتاژ پایین و جریان تحریک کم، مصرف انرژی را به حداقل میرساند.
محدودیتها
- بارهای بیش از 10 آمپر: تحمل جریان بیشتر از مقدار توصیهشده ممکن است به رله آسیب برساند.
- سرعت سوئیچینگ: نسبت به رلههای حالتجامد (Solid State Relay) سرعت سوئیچینگ کمتری دارد.
- نیاز به دیود هرزگرد: برای جلوگیری از آسیب به مدارها، نصب دیود هرزگرد در پایههای کویل ضروری است.
- دمای زیاد: در محیطهایی با دمای بسیار بالا یا رطوبت شدید عملکرد کاهش مییابد.
نحوه استفاده
- اتصال پایههای ورودی تغذیه (کویل): پایههای مربوط به ولتاژ تحریک (24 ولت DC) را مشخص و متصل کنید.
- اتصال پایههای سوئیچینگ:
- پایه COM: به منبع تغذیه یا ورودی بار متصل شود.
- پایه NO (Normally Open): برای حالتی که بار فقط در زمان فعال شدن رله متصل شود.
- پایه NC (Normally Closed): برای حالتی که بار در زمان غیرفعال بودن رله متصل باشد.
- استفاده از دیود محافظ (هرزگرد): یک دیود مناسب (مانند 1N4007) بین پایههای تحریک کویل موازی کنید.
- تست عملکرد: پس از اجرای اتصالها، عملکرد رله را با اعمال ولتاژ 24 ولت و اندازهگیری سوئیچینگ بررسی کنید.
نکات ایمنی
- حفظ جریان و ولتاژ در محدوده مجاز: از اعمال جریان و ولتاژ بالاتر از مقدار توصیهشده خودداری کنید.
- محافظت کویل: حتماً از دیود هرزگرد برای جلوگیری از آسیب به مدارها در هنگام قطع ولتاژ کویل استفاده کنید.
- دور از رطوبت و گردوغبار: نصب رله در محیطهای خشک و دارای تهویه به طول عمر آن کمک میکند.
- عدم تماس مستقیم: هنگام کار با مدارهایی که حاوی ولتاژهای خطرناک هستند، از دستکش و ابزارهای ایمن استفاده کنید.
- از استفاده مداوم در نزدیک محدوده حداکثر جریان و ولتاژ خودداری کنید.
جمعبندی
رله 24 ولت تک کنتاکت 5 پایه میلون یکی از بهترین گزینهها برای کنترل بارهای مختلف الکتریکی در پروژهها و سیستمهای صنعتی است. با ولتاژ تحریک 24 ولت، جریاندهی بالا و طراحی استاندارد، این رله میتواند اتصالات ایمن و مطمئن را برای تجهیزات مختلف الکترونیکی و الکتریکی فراهم کند.
کیفیت بالا و سازگاری این محصول با مدارهای مختلف، آن را به یک انتخاب بهینه برای تعمیرات و ساخت تجهیزات تبدیل کرده است. برای بهترین عملکرد، این محصول را از فروشگاه شادمهر الکترونیک تهیه کنید و بهرهوری پروژههای خود را افزایش دهید.
