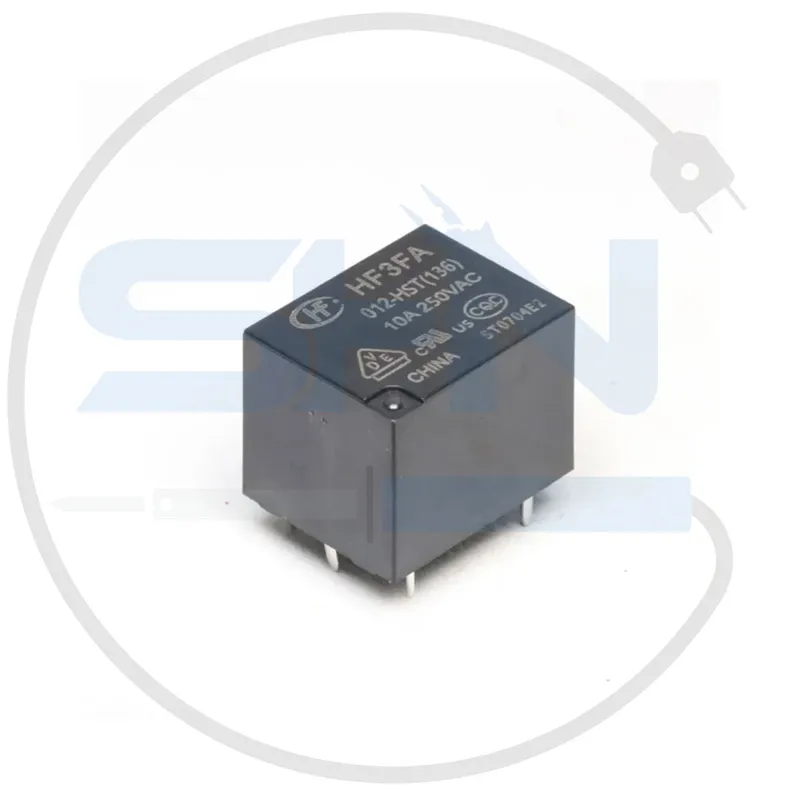

رله 12 ولت تک کنتاکت 5 پایه برند میلون
12V Single Contact Relay - 5 Pins - Milon
معرفی محصول
رله 12 ولت تک کنتاکت 5 پایه برند میلون یک قطعه الکترومکانیکی کاربردی است که برای کنترل بارهای الکتریکی طراحی شده است. این رله با ولتاژ تحریک 12 ولت DC فعال میشود و برای سوئیچینگ ایمن در مدارهای الکترونیکی و الکتریکی استفاده میشود. طراحی 5 پایه استاندارد، قابلیت نصب آسان روی بردهای مدار چاپی (PCB) را فراهم میکند و مناسب برای کاربردهای صنعتی، خودکارسازی، روشنایی و پروژههای تفریحی DIY است.
مشخصات فنی
- برند: میلون (Milon)
- نوع رله: تک کنتاکت (Single Contact, SPDT - Single Pole Double Throw)
- ولتاژ تحریک (کویل): 12 ولت DC
- ظرفیت تحمل جریان:
- 10 آمپر در 250 ولت AC
- 10 آمپر در 30 ولت DC
- تعداد پایهها: 5 پایه
- پایههای تحریک: 2 پایه برای اتصال ولتاژ تحریک کویل
- پایههای سوئیچینگ: 3 پایه (COM، NO، NC)
- مقاومت کویل: حدود 120 اهم
- جنس کنتاکتها: آلیاژ نقره با هدایت بالا
- ابعاد: 19 × 15 × 15 میلیمتر
- طراحی پایهها: DIP برای نصب مستقیم روی برد مدار چاپی
- وزن: حدود 10 گرم
- طول عمر:
- الکتریکی: تا 100,000 سوئیچ
- مکانیکی: تا 10 میلیون سوئیچ
ویژگیها
- ولتاژ تحریک مطمئن (12V): مناسب برای مدارهایی با منبع تغذیه 12 ولت DC.
- قابلیت تحمل جریان بالا: برای کنترل تجهیزات الکتریکی با جریان تا 10 آمپر.
- ساخت باکیفیت: کنتاکتهای مقاوم و کویل با عمر طولانی.
- طراحی استاندارد: سازگار با بیشتر بردهای مدار چاپی (PCB).
- سوئیچینگ ایمن: مناسب برای قطع یا وصل بارهای AC و DC.
- نصب آسان: پایههای استاندارد DIP برای لحیمکاری مستقیم.
کاربردها
- سیستمهای خودکارسازی و اتوماسیون: کنترل تجهیزات و فرآیندهای صنعتی.
- مدارهای روشنایی: برای کنترل لامپها و چراغهای الکتریکی.
- کنترل موتورهای الکتریکی: مناسب برای موتورهای DC و AC کوچک و متوسط.
- پروژههای DIY: ایدهآل برای کار با ریزپردازندهها و میکروکنترلرها.
- تجهیزات خانگی: نظیر دستگاههای تهویه هوا، فنها و پمپهای آب.
- سیستمهای حفاظتی و هشدار: برای قطع و وصل جریان در مدارهای هشدار امنیتی.
- سیستمهای خورشیدی: برای کنترل جریان در باتریها و تجهیزات خورشیدی.
مزایا
- عملکرد پایدار: مقاومت بالا در برابر نوسانات ولتاژ و جریان.
- طول عمر بالا: مناسب برای استفاده طولانیمدت در مدارهای الکتریکی.
- ظرفیت جریان بالا: برای کاربردهای صنعتی و خانگی مناسب است.
- مصرف انرژی کم: کویل کممصرف باعث کاهش بار منبع تغذیه میشود.
- سوئیچینگ ایمن و قابل اطمینان: تضمین کیفیت اتصال بدون خطر قطعی.
- نصب سریع: با طراحی ساده و 5 پایه استاندارد.
محدودیتها
- بارهای جریان بالاتر از حد مجاز: برای بارهایی بالاتر از 10 آمپر مناسب نیست.
- سرعت سوئیچینگ کمتر: نسبت به رلههای Solid State سرعت کمتری دارد.
- نیاز به دیود هرزگرد: برای جلوگیری از آسیب مدار هنگام قطع ولتاژ کویل ضروری است.
- دمای محیط: در دماهای بالاتر از 85 درجه سانتیگراد ممکن است عملکرد کاهش یابد.
نحوه استفاده
- اتصال پایههای تغذیه کویل:پایههای تحریک کویل (پایههای 1 و 2) را به ولتاژ 12 ولت DC متصل کنید.
- اتصال پایههای سوئیچینگ:
- COM (Common): به مدار تغذیه یا جریان ورودی متصل کنید.
- NO (Normally Open): خروجی به بار فقط در زمان فعال شدن رله متصل باشد.
- NC (Normally Closed): خروجی به بار در زمان غیرفعال بودن رله متصل باشد.
- محافظت از مدار:یک دیود مناسب (مانند 1N4007) بهشکل موازی با پایههای کویل متصل کنید تا از پرشهای ولتاژ جلوگیری شود.
- تست سوئیچینگ:ولتاژ 12 ولت را به کویل اعمال کنید و عملکرد سوئیچ را بررسی کنید.
نکات ایمنی
- از دیود محافظ استفاده کنید: دیود هرزگرد برای جلوگیری از آسیب به مدار هنگام قطع ولتاژ کویل ضروری است.
- مطالعه ظرفیت بار: مطمئن شوید بار متصل به رله از حداکثر جریان و ولتاژ مجاز تجاوز نمیکند.
- دمای مناسب محیط: از نصب رله در محیطهای بسیار گرم یا مرطوب خودداری کنید.
- اتصالات محکم: کابلها و کانکتورها را بهصورت ایمن متصل کنید تا از قطعی جریان جلوگیری شود.
- هنگام کار با ولتاژ بالا، از تجهیزات حفاظتی مانند دستکش عایق و عینک ایمنی استفاده کنید.
جمعبندی
رله 12 ولت تک کنتاکت 5 پایه برند میلون یک قطعه کاربردی برای سوئیچینگ ایمن در مدارهای الکترونیکی و الکتریکی است. با طراحی استاندارد، عملکرد پایدار و مصرف توان کم، این رله انتخابی اقتصادی و مطمئن برای کنترل بارهای مختلف در سیستمهای صنعتی، خانگی و پروژههای DIY محسوب میشود.
برای خرید این محصول با ضمانت کیفیت، به فروشگاه شادمهر الکترونیک مراجعه کنید و با خیالی آسوده در پروژههای خود استفاده کنید.
