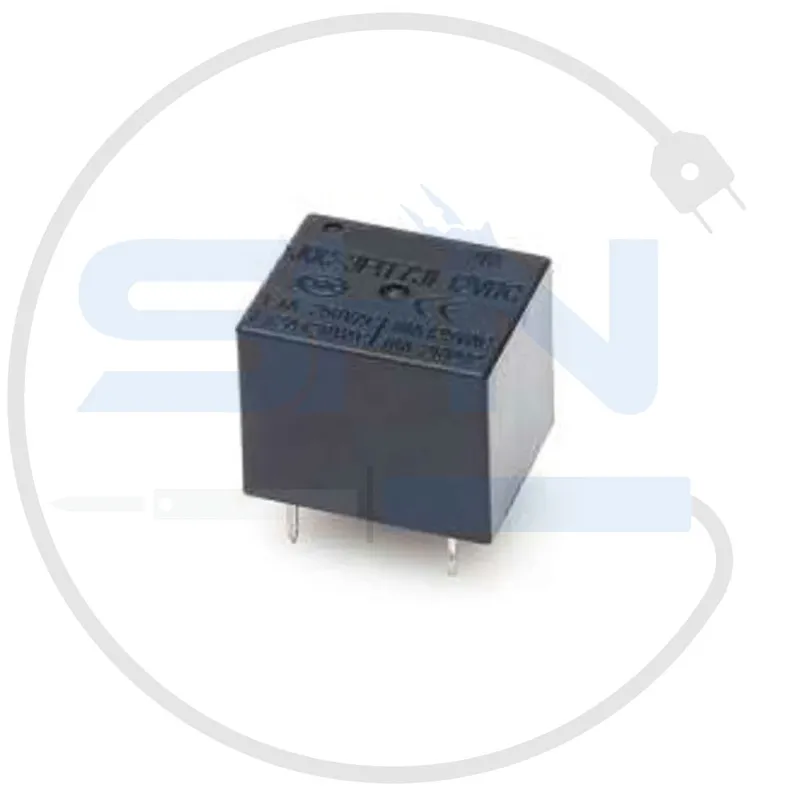

رله بچه 12 ولت میلون

Baby Relay 12V Milon

معرفی محصول

رله بچه 12 ولت برند میلون یک رله کوچک و جمع‌وجور طراحی شده برای کنترل بارهای سبک و متوسط در مدارهای الکترونیکی است. این رله با ابعاد کوچک، نصب آسان و عملکرد قابل اعتماد، به‌ویژه برای پروژه‌های DIY، سیستم‌های کنترلی کم‌مصرف و کاربردهای خانگی و صنعتی سبک مناسب است. ولتاژ تحریک این رله 12 ولت DC بوده و برای مدارهایی با منبع تغذیه 12 ولت گزینه‌ای ایده‌آل محسوب می‌شود.

مشخصات فنی

• برند: میلون (Milon)
• نوع رله: بچه رله (Mini Relay)
• ولتاژ تحریک: 12 ولت DC
• ظرفیت تحمل جریان:
  • 5 آمپر در 250 ولت AC
  • 5 آمپر در 30 ولت DC
• تعداد پایه‌ها: 5 پایه
  • پایه‌های تحریک: دو پایه برای اتصال به ولتاژ تحریک کویل
  • پایه‌های سوئیچینگ: سه پایه (COM، NO، NC)
• مقاومت کویل: حدود 120 اهم
• جنس کنتاکت‌ها: آلیاژ مقاوم با هدایت مناسب
• ابعاد: بسیار کوچک و مناسب برای فضاهای محدود (تقریباً 15 × 10 × 10 میلی‌متر)
• طراحی پایه‌ها: DIP برای نصب مستقیم روی برد مدار چاپی (PCB)
• وزن: سبک‌تر از رله‌های استاندارد، حدود 5 گرم

ویژگی‌ها

• اندازه کوچک: مناسب برای فضاهای محدود در مدارهای الکترونیکی.
• مصرف پایین انرژی: مناسب برای مدارهایی با منبع تغذیه کم‌مصرف.
• عملکرد پایدار: طول عمر مناسب در کنار سوئیچینگ دقیق.
• ولتاژ تحریک استاندارد: سازگار با منبع تغذیه 12 ولت DC.
• نصب آسان: طراحی استاندارد 5 پایه برای لحیم‌کاری مستقیم روی PCB.
• قیمت اقتصادی: گزینه‌ای مقرون‌به‌صرفه برای کاربردهای عمومی و صنعتی سبک.

کاربردها

• پروژه‌های DIY و دانش‌آموزی: برای پروژه‌های کوچک و آموزشی.
• سیستم‌های روشنایی: کنترل چراغ‌ها و روشنایی‌های کم‌مصرف.
• مدارهای میکروکنترلی: استفاده در مدارهای مبتنی بر آردوینو، ESP32 و PIC.
• سیستم‌های امنیتی و هشدار: برای قطع و وصل مدارهای هشدار خانگی.
• کنترل بارهای سبک: مناسب برای بارهایی با جریان پایین مثل فن‌های کوچک، LEDها و موتورها.
• تجهیزات خانگی سبک: نظیر کنترل دستگاه‌های الکترونیکی با توان پایین.

مزایا

• طراحی کوچک: فضای بسیار کمی را در مدار اشغال می‌کند.
• عملکرد اقتصادی: برای نیازهای معمول و سبک به‌صرفه است.
• سوئیچینگ دقیق: امکان قطع و وصل سریع و بی‌دردسر در مدار.
• نصب سریع: به‌دلیل طراحی کوچک و استاندارد اتصال آسانی دارد.
• توانایی تحمل جریان متوسط: مناسب برای بارهای سبک با جریان تا 5 آمپر.

محدودیت‌ها

• ظرفیت جریان محدود: فقط برای بارهایی با جریان زیر 5 آمپر مناسب است.
• مناسب برای کاربردهای سبک: نمی‌تواند بارهای سنگین و صنعتی بزرگ را کنترل کند.
• نیاز به دیود هرزگرد: برای محافظت از مدارهای حساس در زمان قطع کویل ضروری است.
• دمای محیط: در دماهای بسیار بالا یا پایین عملکرد ممکن است کاهش یابد.

نحوه استفاده

1. اتصال پایه‌های تحریک:دو پایه تحریک رله را به منبع تغذیه 12 ولت DC متصل کنید.
2. اتصال پایه‌های سوئیچینگ:
   • COM (Common): به ورودی جریان یا سیگنال متصل شود.
   • NO (Normally Open): خروجی به بار هنگام فعال شدن رله متصل شود.
   • NC (Normally Closed): خروجی به بار در حالت غیرفعال رله متصل باشد.
3. محافظت از مدار: یک دیود مناسب (مثل 1N4007) به‌صورت موازی با پایه‌های کویل متصل کنید تا از آسیب ناشی از ولتاژ برگشتی جلوگیری شود.
4. تست عملکرد: ولتاژ 12 ولت DC را اعمال کنید و عملکرد سوئیچینگ رله را بررسی کنید.

نکات ایمنی

• از دیود هرزگرد استفاده کنید: نصب دیود برای جلوگیری از آسیب به مدار ضروری است.
• تطابق بار و جریان: جریان بار متصل نباید از ظرفیت حداکثر (5 آمپر) تجاوز کند.
• محیط مناسب: رله را در محیط‌های خشک و دور از حرارت و رطوبت شدید نصب کنید.
• اتصالات محکم: برای جلوگیری از قطعی مدار، از اتصال ایمن پایه‌ها روی PCB اطمینان حاصل کنید.

جمع‌بندی

رله بچه 12 ولت برند میلون با طراحی کوچک، اقتصادی و عملکرد قابل قبول، گزینه‌ای مناسب برای مدارهای سبک و کاربردهای عمومی است. این محصول برای کنترل بارهای الکتریکی کم‌مصرف مانند چراغ‌ها، فن‌ها و موتورها یا در پروژه‌های آموزشی و DIY بسیار کاربردی است.

می‌توانید این محصول را با ضمانت اصالت و کیفیت از فروشگاه شادمهر الکترونیک تهیه کنید و به‌راحتی برای پروژه‌های خود استفاده کنید.
