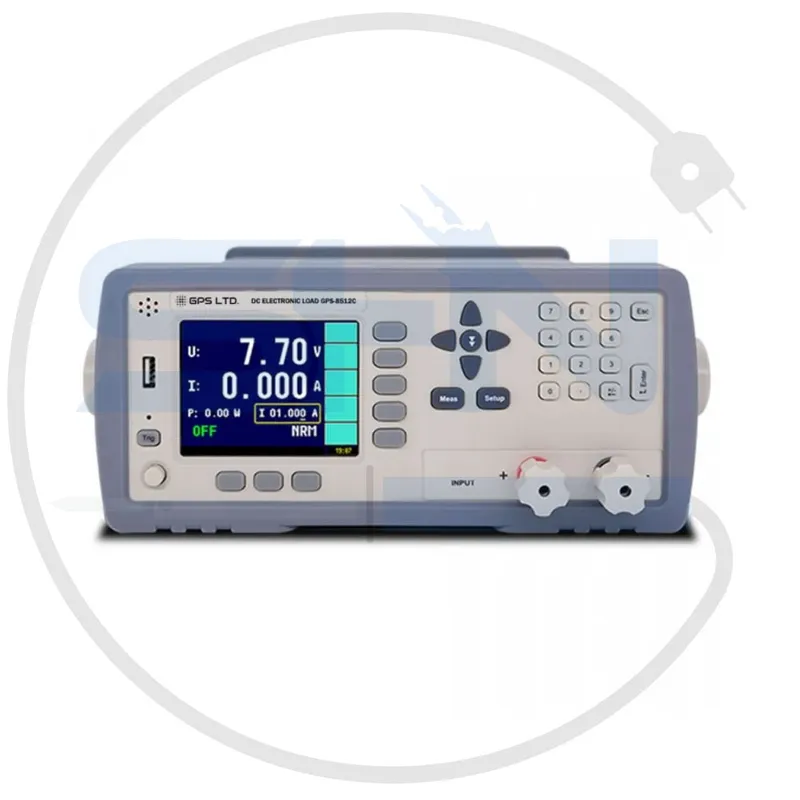

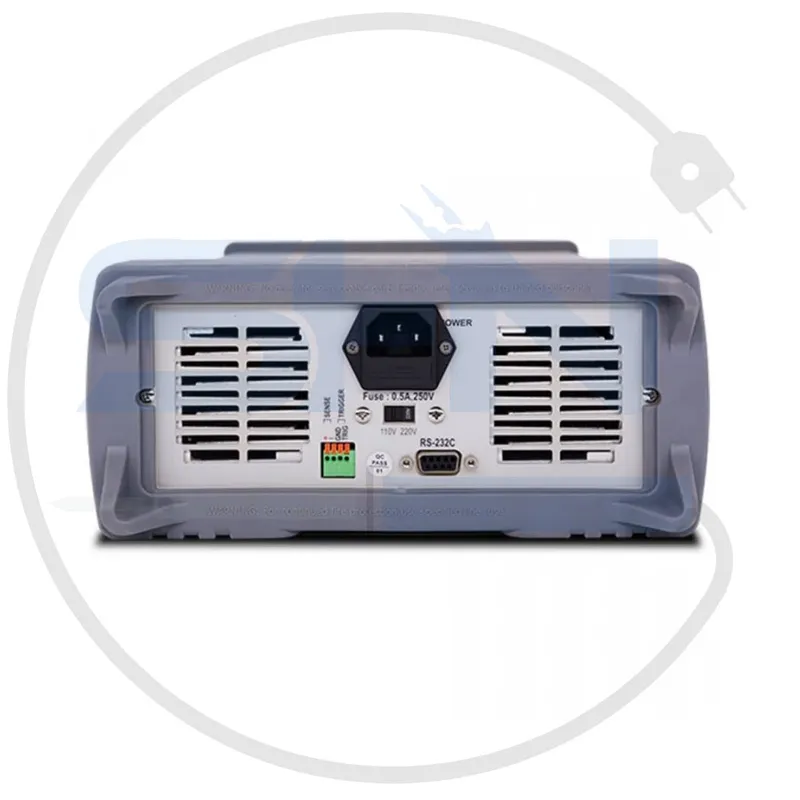

دستگاه DC Electronic Load مدل GPS-8512C

معرفی محصول

دستگاه DC Electronic Load مدل GPS-8512C یک ابزار حرفه‌ای و دقیق برای شبیه‌سازی مصرف جریان و تست منابع تغذیه DC، باتری‌ها، شارژرها و پنل‌های خورشیدی است. این دستگاه به تعمیرکاران، مهندسان و دانشجویان الکترونیک اجازه می‌دهد تا عملکرد منابع تغذیه و دیگر تجهیزات الکترونیکی را در شرایط مختلف بررسی کرده و تحلیل کنند. قابلیت برنامه‌ریزی، تنظیم دقیق و اندازه‌گیری دقیق جریان و ولتاژ، این محصول را به یکی از ضروری‌ترین ابزارها در آزمایشگاه‌های تحقیقاتی و صنعتی تبدیل کرده است.

مشخصات فنی

• مدل: GPS-8512C
• نوع دستگاه: بار الکترونیکی (Electronic Load)
• ولتاژ ورودی: 0 تا 150 ولت DC
• جریان ورودی: 0 تا 30 آمپر
• توان ورودی: حداکثر 300 وات
• حالت‌های کنترل:
  • ثابت جریان (CC - Constant Current)
  • ثابت ولتاژ (CV - Constant Voltage)
  • ثابت توان (CP - Constant Power)
  • ثابت مقاومت (CR - Constant Resistance)
• رزولوشن تنظیم و نمایش:
  • ولتاژ: 0.01 ولت
  • جریان: 0.001 آمپر
• صفحه‌نمایش: دیجیتال LED یا LCD برای نمایش همزمان ولتاژ، جریان و توان
• حفاظت و ایمنی:
  • حفاظت در برابر اتصال کوتاه (SCP)
  • حفاظت از اضافه ولتاژ (OVP)
  • حفاظت از اضافه توان (OPP)
  • حفاظت از اضافه دما (OTP)
• ابعاد: حدود 30×22×15 سانتی‌متر
• وزن: 6-8 کیلوگرم
• سیستم خنک‌کننده: فن خودکار برای جلوگیری از گرمای بیش از حد

ویژگی‌ها

1. قابلیت تنظیم دقیق:

   • پشتیبانی از چهار حالت کنترل (CC، CV، CP، CR) برای شبیه‌سازی دقیق بار.

2. پشتیبانی از توان بالا:

   • توان ورودی حداکثر 300 وات که برای تست دستگاه‌های پرمصرف نیز مناسب است.

3. حفاظت جامع:

   • مجهز به سیستم ایمنی پیشرفته برای محافظت از دستگاه در برابر ولتاژ اضافی، جریان اضافی، دماهای بالا و اتصال کوتاه.

4. صفحه‌نمایش دیجیتال:

   • نمایشگر با قابلیت مشاهده همزمان ولتاژ، جریان، توان و مقاومت.

5. سیستم خنک‌کننده هوشمند:

   • فن هوشمند برای تنظیم دمای دستگاه، که به‌طور خودکار بر اساس شرایط بار فعال می‌شود.

6. پایداری و دقت بالا:

   • مناسب برای آزمایش‌ها و کالیبراسیون‌هایی که نیاز به دقت بسیار بالا دارند.

7. طراحی کاربرپسند:

   • رابط کاربری ساده با کلیدها و دکمه‌های قابل‌دسترسی برای تغییر سریع شرایط بار.

کاربردها

1. تست منابع تغذیه و آداپتورها:

   • بررسی عملکرد منابع تغذیه مختلف با تغییر شرایط بار.

2. تحلیل عملکرد باتری‌ها:

   • شبیه‌سازی انواع شرایط تخلیه باتری و نظارت بر ظرفیت و عمر مفید باتری‌ها.

3. تست شارژرها و تجهیزات الکترونیکی:

   • ارزیابی ولتاژ و جریان خروجی شارژرها و تجهیزات مختلف.

4. پنل‌های خورشیدی:

   • شبیه‌سازی بار متغیر برای تحلیل عملکرد پنل‌های خورشیدی و سیستم‌های ذخیره‌سازی انرژی.

5. کاربرد صنعتی و آزمایشگاهی:

   • استفاده در تعمیرگاه‌ها، صنایع و آزمایشگاه‌های تحقیقاتی برای بررسی و تحلیل تجهیزات.

مزایا

• چهار حالت کنترل: قابلیت شبیه‌سازی جریان، توان، ولتاژ و مقاومت ثابت.
• دقت بالا: نمایش مقادیر دقیق با رزولوشن بالا در ولتاژ و جریان.
• پشتیبانی از توان بالا: مناسب برای تست دستگاه‌های پرمصرف.
• ایمنی بالا: حفاظت کامل در برابر شرایط خطرناک و تخریب دستگاه.
• پایداری و دوام بالا: ساخته‌شده از مواد باکیفیت و تکنولوژی پیشرفته برای عمر طولانی.
• خنک‌کننده هوشمند: جلوگیری از گرم شدن بیش از حد دستگاه، حتی تحت بار سنگین.

معایب

• وزن و ابعاد: بزرگتر و سنگین‌تر از تجهیزات ساده‌تر، که برای حمل مداوم مناسب نیست.
• نیاز به دانش فنی: برای بهره‌وری کامل از قابلیت‌های دستگاه، دانش ابتدایی الکترونیک الزامی است.
• قیمت بالا: به دلیل دقت و توانایی‌های تخصصی، برای کاربران خانگی ممکن است گران باشد.

نحوه استفاده

1. اتصال بار الکترونیکی به دستگاه موردنظر:

   • کابل‌های ورودی دستگاه را به منابع تغذیه یا تجهیزات مورد تست متصل کنید.

2. تنظیم حالت کاری:

   • یکی از حالت‌های CC (جریان ثابت)، CV (ولتاژ ثابت)، CP (توان ثابت)، یا CR (مقاومت ثابت) را از طریق پنل کاربری انتخاب کنید.

3. تنظیم مقادیر:

   • ولتاژ، جریان، توان یا مقاومت دلخواه را از طریق تنظیمات دستگاه وارد کنید.

4. آغاز تست:

   • دستگاه موردنظر را روشن کرده و بار الکترونیکی شروع به مصرف انرژی طبق مقادیر تنظیم‌شده می‌کند.

5. مانیتورینگ:

   • مقادیر ولتاژ، جریان و توان را از روی صفحه‌نمایش دستگاه مشاهده و تحلیل کنید.

6. خاموش کردن به‌درستی:

   • پس از اتمام تست، ابتدا بار الکترونیکی را خاموش کرده و سپس منبع تغذیه را جدا کنید.

نکات ایمنی و نگهداری

1. مطابقت با ظرفیت:

   • از تجاوز خروجی منبع تغذیه به محدوده ولتاژ، جریان یا توان پشتیبانی‌شده توسط دستگاه جلوگیری کنید.

2. تهویه مناسب:

   • دستگاه را در محیطی با تهویه مناسب و دور از گرمای زیاد قرار دهید.

3. پاکسازی منظم:

   • مطمئن شوید که فن خنک‌کننده و دیگر قسمت‌های دستگاه عاری از گردوغبار باشند تا عملکرد خنک‌کننده مختل نشود.

4. اتصالات صحیح:

   • از اتصال درست کابل‌ها و رعایت پلاریته (قطب مثبت و منفی) اطمینان حاصل کنید.

5. خاموش کردن پس از استفاده:

   • برای حفظ طول عمر دستگاه، در صورت عدم استفاده از دستگاه، آن را خاموش کرده و از برق جدا کنید.

جمع‌بندی

GPS-8512C یک ابزار حرفه‌ای برای شبیه‌سازی و تست بارهای الکترونیکی با دقت و کیفیت بالا است. این دستگاه برای تست منابع تغذیه، باتری‌ها، شارژرها و پنل‌های خورشیدی در انواع کاربردهای آزمایشگاهی و صنعتی بسیار مناسب است. با توجه به قابلیت‌های پیشرفته و حفاظت‌های ایمنی کامل، این دستگاه انتخابی عالی برای مهندسان و متخصصان برق و الکترونیک محسوب می‌شود.
