توضیحات کلی:

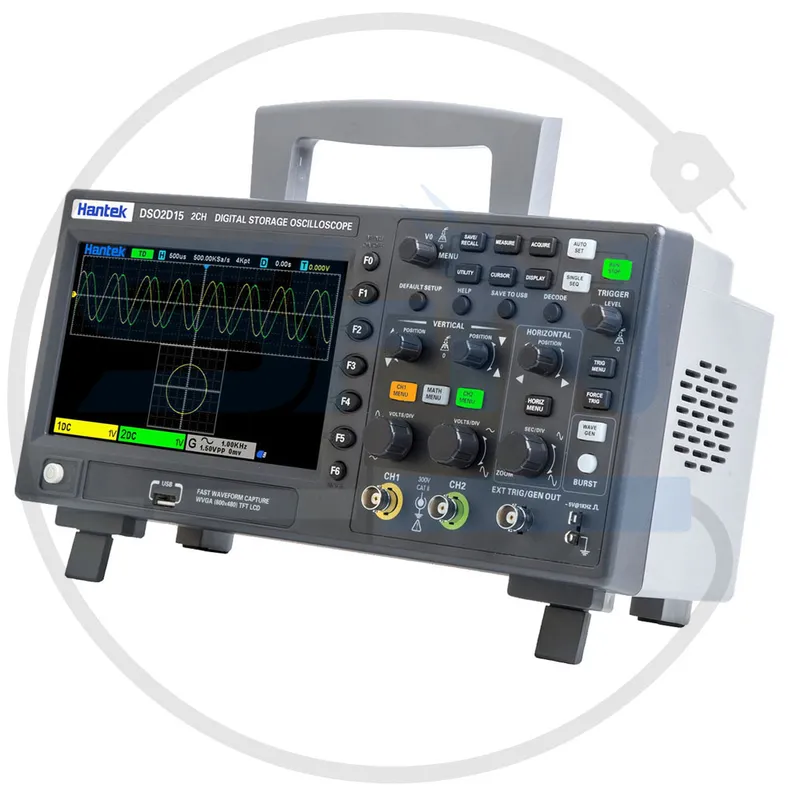

اسیلوسکوپ دیجیتال HANTEK DSO2D15 یک ابزار پیشرفته و حرفه‌ای برای اندازه‌گیری و تحلیل سیگنال‌های الکتریکی در فرکانس‌های بالا است. این محصول با پهنای باند 150 مگاهرتز و دو کانال، امکان بررسی دقیق و سریع سیگنال‌ها را فراهم می‌کند. علاوه بر عملکرد اسیلوسکوپ، این مدل مجهز به مولد سیگنال (Waveform Generator) داخلی نیز هست که آن را به گزینه‌ای کامل و پرکاربرد برای تعمیرکاران، مهندسان و علاقه‌مندان الکترونیک تبدیل کرده است.

مشخصات فنی:

1. برند:

   • HANTEK

2. مدل:

   • DSO2D15

3. پهنای باند:

   • 150 مگاهرتز (MHz)

4. تعداد کانال‌ها:

   • دو کاناله

5. سرعت نمونه‌برداری:

   • 1 گیگا نمونه بر ثانیه (1GS/s)

6. عمق حافظه:

   • 8 مگابایت حافظه داخلی

7. صفحه‌نمایش:

   • LCD رنگی 7 اینچی با رزولوشن بالا (800×480 پیکسل)

8. مولد سیگنال داخلی:

   • دامنه تولید سیگنال: از 1 هرتز تا 25 مگاهرتز
   • انواع شکل موج‌ها: سینوسی، مربعی، مثلثی و …

9. حساسیت ولتاژ:

   • 2mV/DIV تا 10V/DIV

10. دامنه زمان‌بندی:

    • 50ns/DIV تا 50s/DIV

11. مدهای عملکردی مولد سیگنال:

    • MOD, Sweep, Burst و موارد دیگر

12. پورت‌ها:

    • USB Host و USB Device برای انتقال داده و به‌روزرسانی نرم‌افزار

13. منبع تغذیه:

    • برق شهری 100-240 ولت، 50/60Hz

14. ابعاد و وزن:

    • 313×137×73 میلی‌متر
    • وزن: تقریباً 2 کیلوگرم

ویژگی‌ها:

1. مولد سیگنال داخلی:

   • قابلیت تولید شکل موج‌های متنوع با دامنه و فرکانس متفاوت، مناسب برای تست تجهیزات.

2. صفحه نمایش بزرگ و رنگی:

   • صفحه‌نمایش 7 اینچی با وضوح بالا برای مشاهده دقیق سیگنال‌ها و داده‌ها.

3. پشتیبانی از اتصال USB:

   • انتقال داده‌ها به کامپیوتر یا به‌روزرسانی نرم‌افزار از طریق USB.

4. حافظه داخلی بزرگ:

   • ذخیره‌سازی و مشاهده داده‌ها در پروژه‌های طولانی‌مدت.

5. کاربرد چندمنظوره:

   • ترکیب اسیلوسکوپ و مولد شکل موج برای کارگاه‌های تعمیراتی و آموزشی.

6. رابط کاربری پیشرفته:

   • منوهای دستگاه به شیوه ای ساده وکاربردی ساخته شده که همه افراد حتی مبتدی ها امکان استفاده راحت وبدون مشکل از آن را داشته باشند.

7. دقت و سرعت بالا:

   • سرعت نمونه‌برداری 1GS/s و پهنای باند 150 مگاهرتز برای تحلیل دقیق سیگنال‌های سریع.

8. تحلیل سیگنال‌های دیجیتال:

   • مناسب برای انواع آنالیزها، از جمله اندازه‌گیری سیگنال‌های دیجیتال و آنالوگ.

کاربردها:

1. تعمیرات الکترونیکی:

   • مناسب برای تحلیل و تعمیر بردهای الکترونیکی.

2. آموزش الکترونیک:

   • استفاده در آزمایشگاه‌های آموزشی و دانشگاهی.

3. آنالیز سیگنال‌های فرکانس بالا:

   • بررسی و تحلیل عملکرد مدارهای الکترونیکی با سرعت بالا.

4. طراحی مدار:

   • از مهم ترین وکاربردی ترین ابزارها برای مهندسان در طراحی و دیباگ مدارات میباشد.

5. تست تجهیزات و قطعات:

   • بررسی کارکرد قطعات صنعتی و الکترونیکی.

6. مخابرات و شبکه:

   • بررسی سیگنال‌های دیجیتال و آنالوگ در سیستم‌های مخابراتی.

مزایا:

1. قابلیت‌های دوگانه:

   • عملکرد اسیلوسکوپ و مولد سیگنال در یک دستگاه.

2. دقت و سرعت:

   • نمونه‌برداری دقیق و پردازش سریع داده‌ها.

3. صفحه‌نمایش بزرگ و کاربرپسند:

   • نمایش تمامی داده‌ها با وضوح و نظم بالا.

4. قابلیت اتصال به PC:

   • انتقال آسان داده‌ها به کامپیوتر و ثبت نتایج آزمایش‌ها.

5. طراحی مدرن و پیشرفته:

   • کم فضا ودارای وزن کم که به خوبی قابل استفاده وحمل میباشد.

6. قیمت مناسب نسبت به قابلیت‌ها:

   • در مقایسه با دستگاه‌های مشابه با این سطح قابلیت، قیمت اقتصادی دارد.

معایب:

1. حافظه محدود:

   • در برخی کاربردهای خاص ممکن است عمق حافظه 8 مگابایت کافی نباشد.

2. محدودیت در مولد سیگنال:

   • مولد سیگنال داخلی با محدودیت فرکانس تا 25 مگاهرتز مناسب تمام تست‌ها نیست (برای برخی کاربردهای تخصصی ممکن است فرکانس بیشتری نیاز باشد).

3. بسته به برق شهری:

   • این دستگاه فقط با متصل شدن به برق شهری کاربرد داردو بدون باتری داخلی میباشد.

نکات نگهداری:

1. تهویه مناسب:

   • دستگاه را در زمان استفاده در محیط خنک و دارای تهویه مناسب قرار دهید.

2. تمیزکاری:

   • صفحه نمایش و بدنه دستگاه را با دستمال نرم و خشک تمیز کنید.

3. محافظت از کانکتورها:

   • از کابل‌های باکیفیت استفاده کرده و از آسیب به پورت‌ها جلوگیری کنید.

4. به‌روزرسانی نرم‌افزار:

   • Firmware دستگاه را به طور منظم از طریق USB به‌روزرسانی کنید.

5. ذخیره در محیط خشک:

   • قراگرفتن دستگاه در محیط دور از رطوبت و آلودگی باعث  حفظ سلامت وافزایش عمر دستگاه می شود.

جمع‌بندی:

اسیلوسکوپ دیجیتال HANTEK DSO2D15 ازابزارهای کاربردی وبدون شک برای کاردان های فنی ومهندسی و دانشجویان رشته‌های مربوط با الکترونیک و مخابرات است. این دستگاه با قابلیت‌های متنوع خود (پهنای باند 150 مگاهرتز، مولد سیگنال داخلی و سرعت نمونه‌برداری بالا) نیازهای اکثر کاربردهای تعمیراتی، تحقیقاتی و آموزشی را به‌خوبی پوشش می‌دهد. وزن کم، صفحه‌نمایش بزرگ و رابط کاربری ساده نیز از دیگر مزایای این محصول حرفه‌ای است.
