پراب اسیلوسکوپ 100 مگاهرتز مدل P6100

P6100 100MHz Oscilloscope Probe

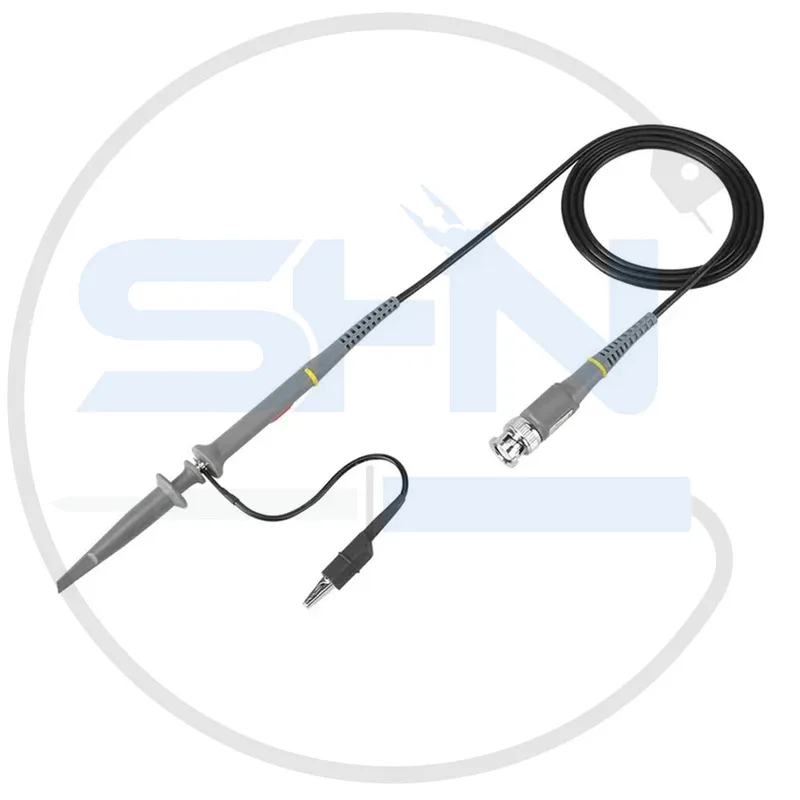

معرفی پراب اسیلوسکوپ 100 مگاهرتز مدل P6100

پراب اسیلوسکوپ 100 مگاهرتز مدل P6100 یکی ازپراب‌ های اندازه‌گیری میباشد که برای انواع اسیلوسکوپ‌های دیجیتال و آنالوگ است که دارای هزینه مناسب همراه با استفاده های فراوان است.. این پراب با طراحی دقیق و کیفیت ساخت بالا، امکان اندازه‌گیری سیگنال‌های با فرکانس بالا تا 100 مگاهرتز، ولتاژهای مختلف و نمایش بدون نویز سیگنال را فراهم می‌کند.

انتخاب مناسب برای مهندسان، تعمیرکاران و دانشجویان حوزه الکترونیک و آزمایشگاه‌ها و کارگاه‌های آموزشی.

مشخصات فنی پراب اسیلوسکوپ مدل P6100

• پهنای باند: 100 مگاهرتز (100MHz)
• امپدانس ورودی: 10MΩ (X10) – 1MΩ (X1)
• ظرفیت انتهایی: 15-20pF
• تقویت‌کننده: 1X و 10X (قابل تنظیم با کلید کوچک روی پراب)
• حداکثر ولتاژ کاری:
  • در حالت 10X: تا 600 ولت DC + AC peak
  • در حالت 1X: تا 200 ولت DC + AC peak
• طول کابل: تقریبی 120 سانتی‌متر

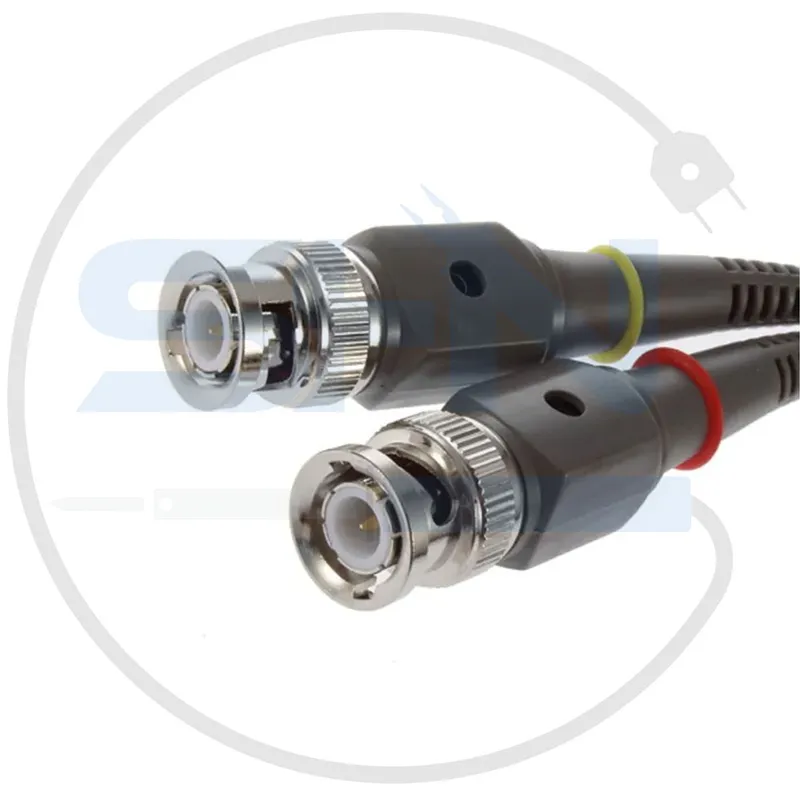

• کانکتور: BNC استاندارد
• جنس سیم: کابل شیلد دار با نویز کم

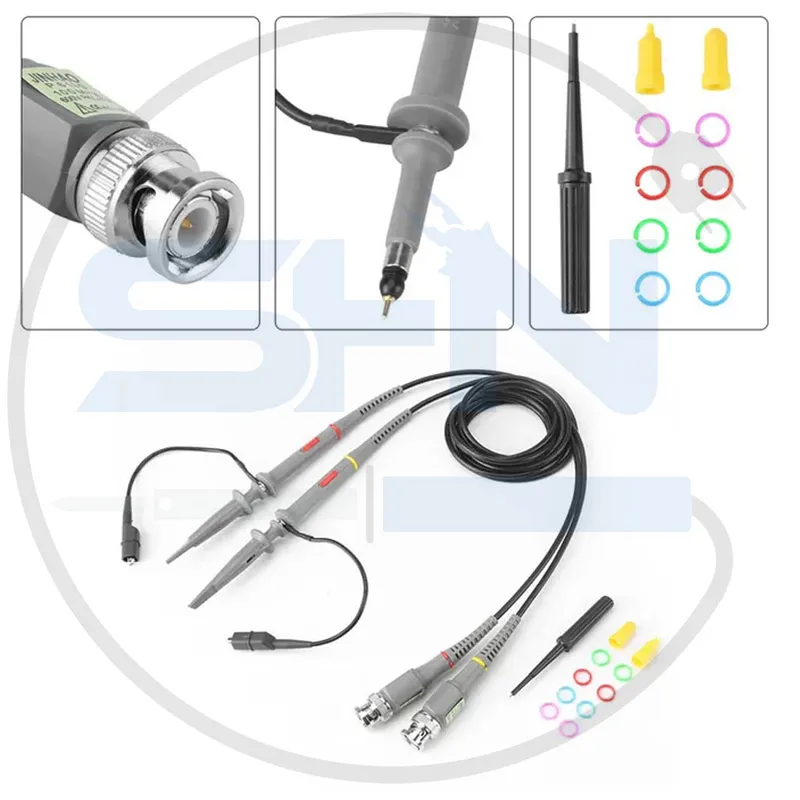

• لوازم جانبی: سری تعویضی، قلاب سر پراب، حلقه‌های نشانگر رنگی، ابزار کالیبراسیون

ویژگی‌های پراب اسیلوسکوپ P6100

• پهنای باند بالا: مناسب اندازه‌گیری سریع‌ترین سیگنال‌ها
• دارای کلید X1/X10: برای افزایش دقت یا کاربردهای سیگنال‌های ضعیف
• کابل انعطاف‌پذیر با شیلد داخلی: جلوگیری از تداخل الکترومغناطیسی و نویز
• نوک تیز و دقیق: نقش خوبی برای تست مستقیم روی برد دارد
• سازگاری کامل با انواع اسیلوسکوپ‌ها (آنالوگ و دیجیتال)
• قابلیت کالیبره شدن برای دقت بیشتر
• لوازم جانبی متنوع برای کاربردهای مختلف

کاربردهای پراب اسیلوسکوپ 100MHz مدل P6100

• بررسی و آنالیز سیگنال‌های فرکانس بالا
• تست مدارهای الکترونیکی، مخابراتی، ریزپردازنده و منابع تغذیه
• عیب‌یابی و اندازه‌گیری ولتاژ و شکل موج
• آزمایشگاه‌های آموزشی و مهندسی
• مناسب برای استفاده در پروژه‌های تحقیقاتی و صنعتی است

مزایای پراب اسیلوسکوپ P6100

• کیفیت اندازه‌گیری بالا و نویز بسیار پایین
• پهنای باند کافی برای بیشتر دستگاه‌های حرفه‌ای و نیمه‌حرفه‌ای
•  باتو جه به نوع عملکرد آن دارای هزینه کمتری می باشد
• سازگاری جهانی با اغلب اسیلوسکوپ‌های با ورودی BNC
• عمر طولانی و مقاومت مطلوب در برابر فرسودگی

محدودیت‌ها

• برای سیگنال‌های فرکانس بالاتر از 100MHz مناسب نیست
• در صورت استفاده نادرست، احتمال پارگی کابل یا آسیب دیدگی سر پراب وجود دارد
• باید قبل از هر استفاده در حالت 10X کالیبره شود تا دقت حداکثری را داشته باشد
• بهتراست که برای جلوگیری از خطر ولتاژ کاری مناسب رعایت شود

نحوه استفاده

1. پراب را از طریق کانکتور BNC به اسیلوسکوپ متصل کنید.
2. کلید X1/X10 روی پراب را مطابق نیاز انتخاب کنید (معمولاً حالت X10 برای پهنای باند بالا).
3. نوک پراب را روی نقطه مورد اندازه‌گیری مدار قرار دهید و سیگنال را مشاهده کنید.
4. در حالت X10 اسیلوسکوپ را با پراب، کالیبره (Compensate) نمایید تا اعوجاج در شکل موج رخ ندهد.
5. برای دقت بیشتر از آچار مخصوص کالیبراسیون همراه پراب استفاده کنید.
6. با اتمام  اندازه‌گیری،پراب برای جداشدن نیاز به دقت و تمرکز دارد ولازم است که تمیز نگه داشته شود.

نکات ایمنی

• توصیه میشود از پراب برای ولتاژها و سیگنال‌های بیشتراز حد استاندارد استفاده نشود.
• هنگام تست مدارهای زنده، احتیاط کامل رعایت شود.
• همواره قبل از اتصال به مدار، صحت سالم بودن کابل و سر پراب را کنترل کنید.
• برای عملکرد صحیح، تنظیم کالیبراسیون اسیلوسکوپ را فراموش نکنید.

جمع‌بندی و خرید پراب اسیلوسکوپ P6100

پراب اسیلوسکوپ 100 مگاهرتز مدل P6100 ابزاری ضروری برای انواع کاربردهای اندازه‌گیری و آنالیز سیگنال در مدارهای الکترونیکی است که کیفیت، دقت و اطمینان را برای کاربر فراهم می‌کند. این محصول را هم‌اکنون می‌توانید از فروشگاه الکترونیک آنلاین شادمهر الکترونیک با بهترین قیمت تهیه نمایید و سطح کیفی کارهای آزمایشگاهی و تعمیراتی خود را ارتقا دهید.
