فانکشن ژنراتور دو کانال یونیتی UNI-T UTG-4082Aشناسه کالا: 1041379

متاسفانه این کالا در حال حاضر موجود نیست. می توانید از طریق لیست بالای صفحه، از محصولات مشابه این کالا دیدن نمایید

نقد و بررسی اجمالی فانکشن ژنراتور دو کانال یونیتی UNI-T UTG-4082A

فانکشن ژنراتور دو کانال یونیتی UNI-T UTG-4082A یک ابزار حرفه‌ای و پیشرفته برای تولید امواج الکترونیکی جهت استفاده در آزمایشگاه‌های الکترونیک، مهندسی مخابرات، تعمیرات بردهای الکترونیکی، و همچنین تحقیق و توسعه (R&D) است.

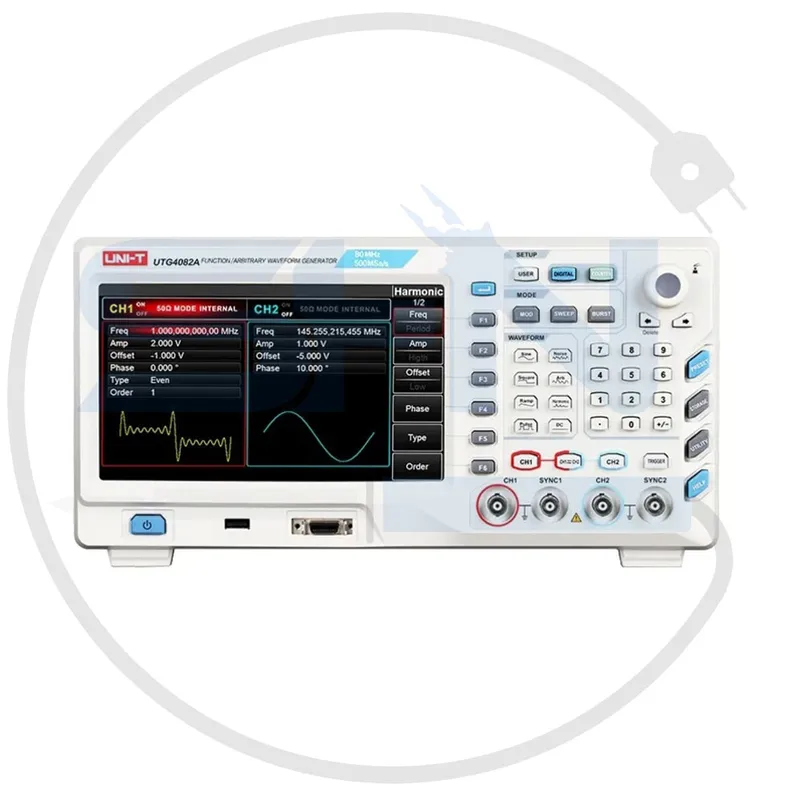

فانکشن ژنراتور دو کانال یونیتی UNI-T UTG-4082A


معرفی محصول

فانکشن ژنراتور دو کانال یونیتی UNI-T UTG-4082A یک ابزار حرفه‌ای و پیشرفته برای تولید امواج الکترونیکی جهت استفاده در آزمایشگاه‌های الکترونیک، مهندسی مخابرات، تعمیرات بردهای الکترونیکی، و همچنین تحقیق و توسعه (R&D) است. این دستگاه با قابلیت تولید انواع سیگنال‌های استاندارد و سفارشی در دو کانال مستقل، دقت بالا و نرخ نمونه‌برداری سریع، انتخابی ایده‌آل برای کاربردهای تخصصی محسوب می‌شود.


مشخصات فنی

  • مدل: UTG-4082A
  • کانال‌ها: 2 کانال مستقل
  • محدوده فرکانس کاری: تا 80 مگاهرتز
  • دامنه سیگنال خروجی: حداکثر ±10 ولت (20 ولت پیک‌تاپیک)
  • شکل موج‌های استاندارد:
    • سینوسی (Sine)
    • مربعی (Square)
    • مثلثی (Triangle)
    • رمپ (Ramp)
    • پالس (Pulse)
    • نویز (Noise)
    • DC (جریان مستقیم)
  • شکل موج سفارشی (Arbitrary): بیش از 150 شکل موج از پیش تعریف‌شده و قابلیت طراحی و بارگذاری شکل موج اختصاصی.
  • رزولوشن عمودی: 14 بیت
  • نرخ نمونه‌برداری: 300 MSa/s
  • حداکثر طول موج سفارشی: 16 کیلوپُوینت
  • دامنه تنظیم فرکانس: از 1 میکروهرتز تا 80 مگاهرتز
  • صفحه‌نمایش: LCD رنگی 4.3 اینچ با رابط کاربری آسان
  • محدوده تنظیم دامنه خروجی: 1 میلی‌ولت تا 10 ولت (قابل تنظیم)
  • رابط‌های ارتباطی:
    • USB برای بارگذاری شکل موج
    • پشتیبانی از پروتکل SCPI برای کنترل با نرم‌افزار و کامپیوتر
  • امکان مدولاسیون:
    • AM، FM، PM، ASK، FSK، PSK (مدولاسیون آنالوگ و دیجیتال)
  • حافظه داخلی: قابلیت ذخیره تنظیمات و شکل موج‌ها
  • منبع تغذیه: برق 220 ولت AC
  • ابعاد: حدود 26×10×28 سانتی‌متر
  • وزن: حدود 2.5 کیلوگرم

ویژگی‌ها

  1. دو کانال مستقل:

    • هر کانال قابلیت تنظیم جداگانه و تولید سیگنال‌های متفاوت برای آزمایش‌های چندمنظوره.
  2. پشتیبانی از شکل موج سفارشی:

    • امکان بارگذاری و ایجاد شکل موج‌های پیچیده برای کاربردهای خاص و آزمون‌های پیشرفته.
  3. طراحی پیشرفته:

    • صفحه‌نمایش رنگی و نمایش واضح پارامترها با دکمه‌ها و کنترل ساده جهت سهولت استفاده.
  4. دقت بسیار بالا:

    • نرخ نمونه‌برداری فوق‌العاده 300 MSa/s و رزولوشن 14 بیتی برای تولید دقیق سیگنال‌ها.
  5. پشتیبانی از مدولاسیون‌های مختلف:

    • توانایی آزمایش روش‌های مختلف مخابراتی و سیگنال‌پردازی دیجیتال مانند AM، FM، FSK و PSK.
  6. کاربری آسان:

    • منوی کاربرپسند با دکمه‌های محدود و گزینه‌های ساده برای تنظیم سریع.
  7. اتصال به کامپیوتر:

    • قابلیت برنامه‌نویسی SCPI برای کنترل از طریق نرم‌افزار و تحلیل دقیق‌تر.
  8. کاربرد آزمایشگاهی و صنعتی:

    • طراحی با دوام و پایداری بالا برای استفاده طولانی‌مدت در آزمایشگاه‌های حرفه‌ای و محیط‌های صنعتی.

کاربردها

  1. آزمایشگاه‌های الکترونیک و مخابرات:

    • شبیه‌سازی و آزمایش سینگال‌های مختلف در پروژه‌های تحقیقاتی و آموزشی.
  2. توسعه تجهیزات مخابراتی:

    • تولید سیگنال‌های پیچیده برای تست بردهای مخابراتی و سیستم‌های دیجیتال.
  3. تعمیر بردهای الکترونیکی:

    • استفاده برای تست بخش‌های مختلف بردهای الکترونیکی و عیب‌یابی.
  4. آموزش و تحقیق:

    • ابزار مهم برای دانشجویان و توسعه‌دهندگان برای یادگیری و اجرای پروژه‌های تحقیقاتی.
  5. مدارهای دیجیتال و آنالوگ:

    • آزمایش بهره‌وری و عملکرد مدارهای فیلتر، تقویت‌کننده‌ها و پردازش سیگنال‌ها.
  6. صنعت خودروسازی:

    • تست سیستم‌های الکترونیکی خودرو، نظیر ECU.

مزایا

  • دو کانال مستقل برای کاربردهای حرفه‌ای.
  • قابلیت تولید شکل موج سفارشی برای مطالعات تخصصی.
  • پشتیبانی از مدولاسیون‌های مختلف.
  • صفحه‌نمایش رنگی با رابط کاربری ساده.
  • دقت و پایداری بالا برای پروژه‌های حساس.
  • پشتیبانی از نرم‌افزار برای کنترل و تحلیل سیگنال‌ها.

معایب

  • قیمت نسبتاً بالا: ممکن است برای کاربران خانگی یا پروژه‌های ساده گران باشد.
  • نیاز به دانش فنی: استفاده از قابلیت‌های پیشرفته دستگاه نیازمند دانش پایه‌ای در زمینه الکترونیک و مخابرات است.
  • محدودیت در فرکانس خروجی شکل موج‌های پیچیده: ممکن است در بالاترین فرکانس خروجی، برخی محدودیت‌های عملکرد وجود داشته باشد.

نحوه استفاده

  1. اتصال به برق و روشن کردن دستگاه:

    • دستگاه را به برق 220 ولت متصل کنید و دکمه روشن را فشار دهید.
  2. انتخاب شکل موج و کانال:

    • با استفاده از دکمه‌های موجود، شکل موج مورد نظر خود را برای کانال 1 یا 2 انتخاب کنید.
  3. تنظیم فرکانس و دامنه:

    • فرکانس، دامنه و دیگر پارامترهای سیگنال را از طریق دکمه‌های تنظیم مشخص کنید.
  4. اتصال به دستگاه تحت آزمایش:

    • کانکتور مناسب را به کانال انتخابی دستگاه (CH1 یا CH2) متصل کنید و سر دیگر را به مدار تحت آزمایش وصل کنید.
  5. تست و نمایش مقادیر:

    • خروجی سیگنال را در مدار یا دستگاه بررسی و نتایج را مشاهده کنید.
  6. ذخیره و بارگذاری تنظیمات:

    • در صورت نیاز، تنظیمات سیگنال را ذخیره کرده یا از تنظیمات قبلی استفاده کنید.

نکات ایمنی و نگهداری

  1. اتصال صحیح:

    • از اتصالات درست و رعایت پلاریته در مدار تحت آزمایش مطمئن شوید.
  2. جلوگیری از اضافه بار:

    • دامنه و جریان خروجی را مطابق با مشخصات مدار یا دستگاه تنظیم کنید.
  3. خنک و خشک نگه داشتن:

    • دستگاه را دور از دمای بالا و مکان‌های مرطوب نگهداری کنید.
  4. پاکسازی منظم:

    • سطح دستگاه را از گرد و غبار پاک کنید تا عمر و عملکرد دستگاه حفظ شود.
  5. خاموش کردن صحیح:

    • پس از استفاده، دستگاه را خاموش و از برق جدا کنید.

جمع‌بندی

فانکشن ژنراتور UNI-T UTG-4082A با پشتیبانی از فرکانس 80 مگاهرتز، دو کانال مستقل، و قابلیت تولید شکل موج‌های سفارشی، یکی از بهترین گزینه‌ها برای آزمایشگاه‌ها، صنایع الکترونیکی و کاربران حرفه‌ای است. دقت بالا، کاربری آسان و امکانات گسترده این دستگاه را به یک ابزار قدرتمند برای شبیه‌سازی و تولید سیگنال‌های مختلف تبدیل کرده است.
