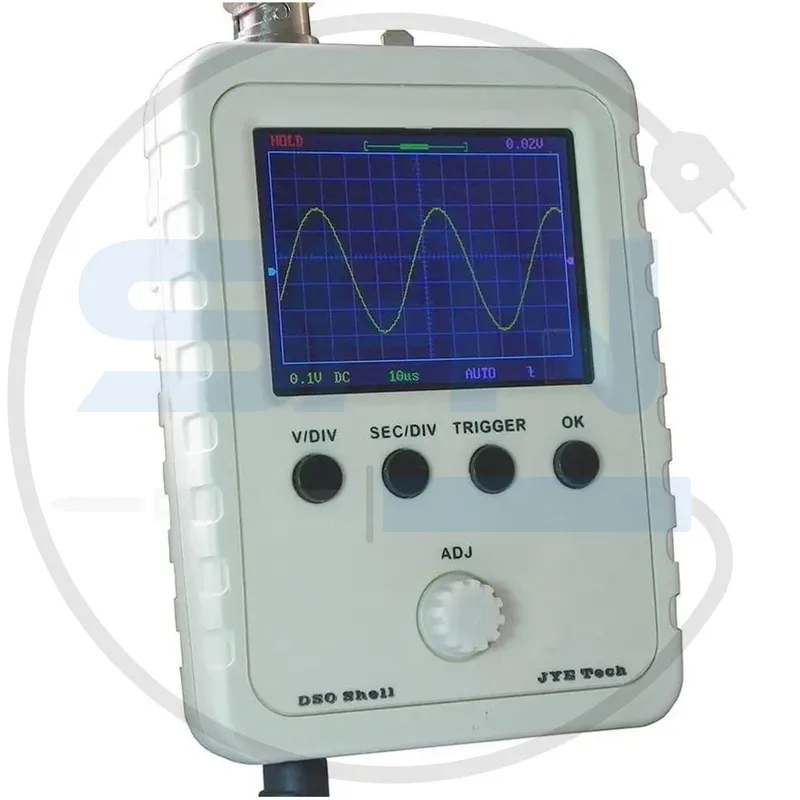

اسیلوسکوپ پرتابل DSO Shell JYETech (200 کیلوهرتز، 1 کانال، نرخ نمونه‌برداری 1MSa/s)

توضیحات کلی

اسیلوسکوپ پرتابل DSO Shell مدل JYETech یک ابزار اندازه‌گیری دقیق و کاربردی است که به دلیل قابل حمل بودن و طراحی کامپکت، برای آزمایش‌های مداری و الکترونیکی بسیار مناسب است. این دستگاه با یک کانال، فرکانس کاری تا 200 کیلوهرتز و نرخ نمونه‌برداری 1MSa/s به گزینه‌ای عالی برای دانشجویان، علاقه‌مندان به الکترونیک و متخصصین صنعتی تبدیل شده است. اسیلوسکوپ پرتابل DSO Shell با عملکرد پایدار، نصب و حمل آسان، و قیمت اقتصادی، جایگاه ویژه‌ای در میان ابزارهای آموزشی و صنعتی دارد.

مشخصات فنی

• فرکانس کاری: حداکثر 200 کیلوهرتز
• نرخ نمونه‌برداری: 1 میلیون نمونه در ثانیه (1MSa/s)
• کانال: تک کاناله
• ولتاژ ورودی: حداکثر 50 ولت (Peak-to-Peak)
• صفحه نمایش: LCD شفاف با ابعاد 2.4 اینچ
• حساسیت: از 10 میلی‌ولت تا 5 ولت برای هر واحد تقسیم بندی (V/div)
• بعد زمانی (Timebase): از 10 میکروثانیه (10µs/div) تا 500 میلی‌ثانیه (500ms/div)
• اتصالات: دارای کانکتور BNC برای پروب اندازه‌گیری
• ابعاد: 100 × 70 × 25 میلی‌متر
• وزن: 150 گرم (تقریبی)

ویژگی‌ها

1. طراحی کامپکت و پرتابل: سبک و کوچک، مناسب برای حمل در پروژه‌های مختلف.
2. صفحه نمایش رنگی: LCD بزرگ و خوانا که موج‌ها و اندازه‌ها را به‌وضوح نمایش می‌دهد.
3. مناسب برای آموزش و تعمیر: عملکرد ساده و کاربردی، مناسب برای دانشجویان و تعمیرکاران.
4. منبع تغذیه: قابلیت کار با باتری یا آداپتور برق مستقیم.
5. زمان‌بندی دقیق: امکان انتخاب بازه زمانی مناسب برای مشاهده دقیق سیگنال‌ها.
6. قیمت اقتصادی: مناسب برای کاربران عمومی و حرفه‌ای با بودجه محدود.

کاربردها

• آزمایشگاه‌های آموزشی: مناسب برای یادگیری اصول کار با اسیلوسکوپ.
• مهندسی برق و الکترونیک: تست مدارها و سیگنال‌های ساده.
• تعمیرات الکترونیک: عیب‌یابی و اندازه‌گیری سیگنال‌ها در مدارهای صنعتی و خانگی.
• کنترل کیفیت: بررسی دقیق سیگنال‌ها در تولید تجهیزات الکترونیکی.
• کاربردهای DIY (خودت بساز): مناسب برای علاقه‌مندان به ساخت مدارهای الکترونیکی.

مزایا

• سبک و قابل حمل
• مناسب برای افراد مبتدی یا محیط‌های آموزشی
• صفحه نمایش رنگی و واضح
• امکان تنظیم بازه گسترده در Timebase و حساسیت
• قابلیت تست قطعات ساده و پیشرفته در مدارات الکترونیک

معایب

• تک کاناله بودن: امکان مشاهده فقط یک سیگنال همزمان.
• فرکانس محدود: برای کاربردهای پیشرفته که نیاز به فرکانس‌های بالاتر دارند مناسب نیست.
• ورودی محدود: ولتاژ ورودی حداکثر 50 ولت، برای اندازه‌گیری سیگنال‌های بزرگتر باید از کاهش دهنده استفاده شود.
• کیفیت ساخت متوسط: برای استفاده‌های صنعتی سنگین مناسب نیست.

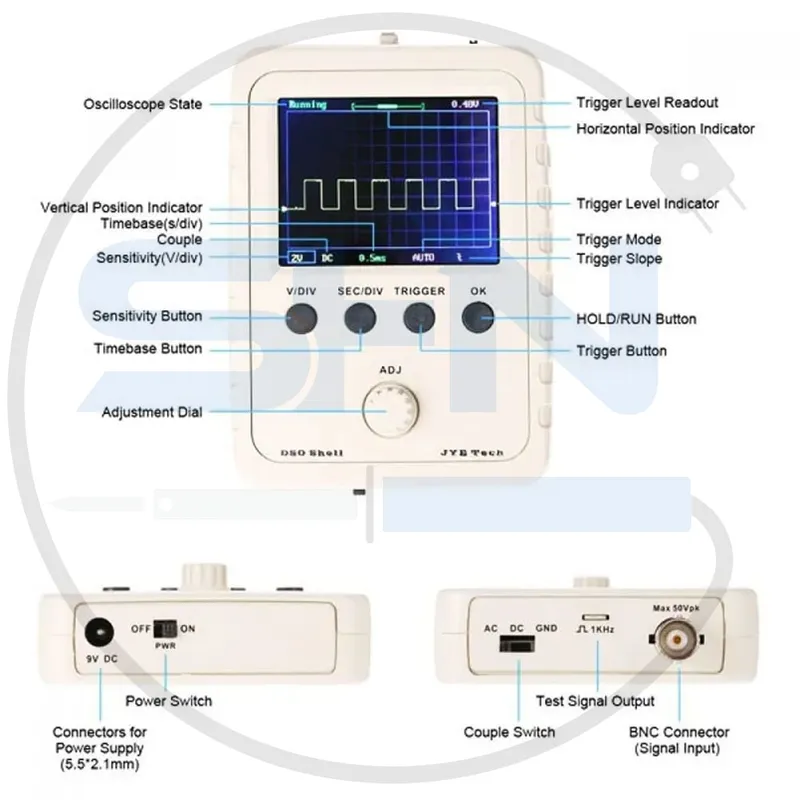

نحوه استفاده

1. راه‌اندازی دستگاه:

   • منبع تغذیه را متصل کنید یا باتری مناسب را در دستگاه قرار دهید.
   • دستگاه را روشن کنید.

2. اتصال پروب:

   • پروب اندازه‌گیری را به کانکتور BNC وصل کنید.
   • سر دیگر پروب را به نقطه مورد اندازه‌گیری در مدار متصل کنید.

3. تنظیم حساسیت و زمان‌بندی:

   • با تنظیم حساسیت (V/div) دامنه سیگنال را تنظیم کنید.
   • زمان‌بندی (Timebase) را تنظیم کنید تا جزئیات موج بهتر مشخص شود.

4. مشاهده سیگنال:

   • موج سیگنال روی نمایشگر ظاهر می‌شود. برای وضوح بهتر، می‌توانید حساسیت یا زمان‌بندی را تنظیم کنید.

5. اندازه‌گیری پارامترها:

   • با استفاده از خطوط نشانگر روی صفحه، می‌توانید دامنه (ولتاژ) و دوره زمانی (فرکانس) را اندازه‌گیری کنید.

نکات ایمنی

• از اتصال مستقیم به ولتاژهای بالا (بیش از ظرفیت دستگاه) خودداری کنید.
• دستگاه را در محیط خشک و دمای مناسب استفاده کنید.
• هنگام اتصال پروب به مدار، مطمئن شوید که مدار خاموش است تا از آسیب به دستگاه جلوگیری شود.
• هنگام اتصال به برق شهری، از آداپتور استاندارد استفاده کنید.

نتیجه‌گیری

اسیلوسکوپ پرتابل DSO Shell JYETech یک دستگاه قدرتمند و قابل اعتماد برای اندازه‌گیری سیگنال‌ها و تست مدارهای الکترونیکی است. این ابزار به دلیل طراحی کوچک، امکانات مناسب و قیمت اقتصادی، یک انتخاب عالی برای دانشجویان، علاقه‌مندان به الکترونیک و کاربران خانگی است.

اگر به دنبال یک اسیلوسکوپ قابل حمل، کم‌مصرف و اقتصادی هستید که نیازهای شما را در تحلیل مدارها و سیگنال‌های ساده برطرف کند، DSO Shell گزینه‌ای ایده‌آل خواهد بود.
