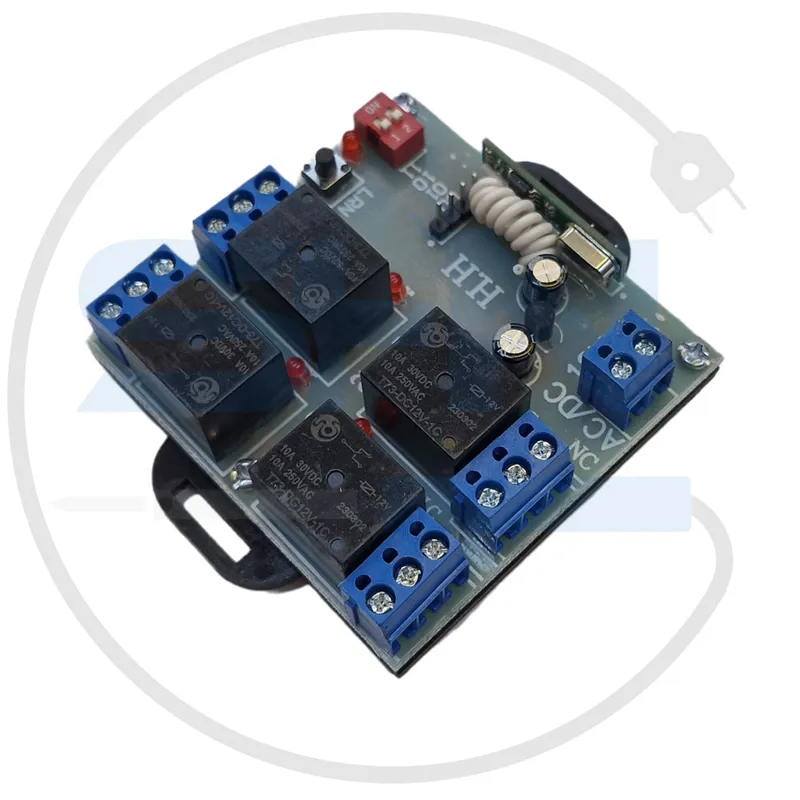

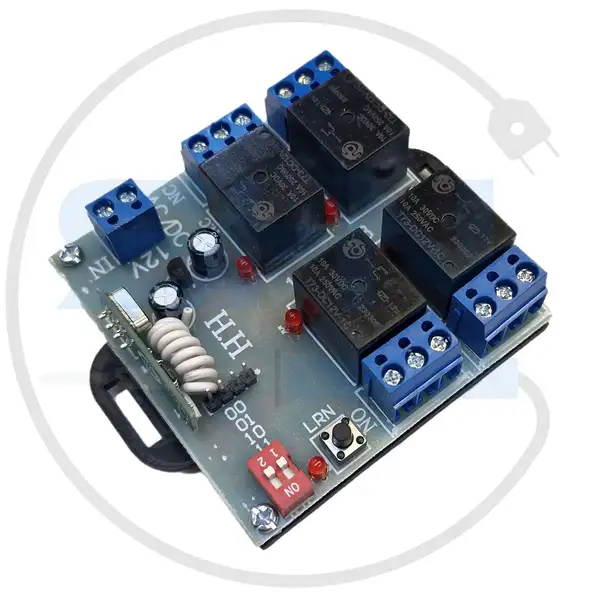

گیرنده 4 کانال 12 ولت کدلرن مدل H.H (فرکانس 315MHz)

معرفی محصول

گیرنده 4 کانال کدلرن مدل H.H با فرکانس 315MHz یک دستگاه کاربردی و قابل اعتماد برای کنترل چهار خروجی مستقل از راه دور با ولتاژ تغذیه 12 ولت DC است. این گیرنده با استفاده از فناوری کدلرن امکان ذخیره چندین ریموت استاندارد با فرکانس 315MHz را فراهم می‌سازد. طراحی این گیرنده به گونه‌ای است که برای پروژه‌های اتوماسیون خانگی، امنیتی، صنعتی و هوشمندسازی مناسب باشد.

مشخصات فنی

• تعداد کانال‌ها: 4 کانال مستقل
• فرکانس کاری: 315MHz
• ولتاژ تغذیه: 12 ولت DC
• نوع خروجی: رله (NO/NC/COM)
• حداکثر جریان خروجی: 10 آمپر برای هر کانال
• نوع کددهی: Code Learn (کدلرن)
• مصرف توان: کم در حالت آماده‌به‌کار
• برد عملکرد: تا 100 متر در فضای باز (بدون مانع)
• قابلیت ذخیره ریموت‌ها: ذخیره تا 15 ریموت به صورت همزمان
• ابعاد: کوچک و قابل نصب در انواع تابلوها و جعبه‌های برق
• حساسیت گیرنده: -105dBm

ویژگی‌ها

1. کنترل 4 خروجی مستقل:

   امکان کنترل چهار دستگاه یا مدار به صورت جداگانه و مستقل از هم فراهم است.

2. فرکانس کاری 315MHz:

   این گیرنده قابلیت ذخیره و مدیریت ریموت‌های استاندارد با فرکانس 315MHz را دارد.

3. طراحی خروجی رله‌ای:

   هر کانال به پایانه‌های رله‌ای NO (Normally Open)، NC (Normally Closed) و COM (Common) مجهز شده که انعطاف بالایی در اتصال مستقیم به مدارات AC و DC ایجاد می‌کند.

4. برد مناسب:

   عملکرد گیرنده تا 100 متر در فضای باز بوده و کنترل دقیق از راه دور را امکان‌پذیر می‌کند.

5. ذخیره چندین ریموت:

   امکان ذخیره چندین ریموت به صورت همزمان برای کنترل بهتر کانال‌ها وجود دارد.

6. طراحی کوچک و سبک:

   ابعاد کوچک و وزن سبک باعث می‌شود نصب و استفاده از دستگاه در محیط‌های مختلف به‌سادگی امکان‌پذیر باشد.

کاربردها

1. کنترل روشنایی:

   مدیریت چراغ‌ها، پروژکتورها و سیستم‌های روشنایی به صورت جداگانه.

2. سیستم‌های امنیتی:

   کنترل قفل‌های الکتریکی، درب‌ها، کرکره‌ها یا سیستم‌های نظارتی.

3. هوشمندسازی خانگی:

   مدیریت پرده‌های برقی، سیستم‌های تهویه یا شیرهای الکتریکی در خانه‌های هوشمند.

4. کنترل موتورهای الکتریکی:

   قابلیت کنترل جهت، سرعت یا عملکرد موتورهای DC و AC برای کاربردهای صنعتی یا خانگی.

5. پروژه‌های صنعتی:

   مناسب برای پروژه‌های اتوماسیون در کارخانه‌ها و سیستم‌های صنعتی کوچک و بزرگ.

مزایا

1. کنترل دقیق:

   4 کانال مستقل به شما امکان کنترل دستگاه‌ها یا مدارهای مختلف به صورت جداگانه را می‌دهد.

2. برد مناسب:

   در فضای باز بدون مانع تا 100 متر برد دارد که برای کنترل از راه دور بسیار مطلوب است.

3. مصرف انرژی پایین:

   طراحی بهینه باعث صرفه‌جویی در مصرف انرژی و افزایش عمر دستگاه می‌شود.

4. ذخیره و استفاده آسان:

   بخش کدلرن اجازه ذخیره چندین ریموت و مدیریت بهتر خروجی‌ها را فراهم می‌کند.

5. طراحی برای محیط‌های محدود:

   ابعاد کوچک و ساختار فشرده باعث می‌شود که بتوانید گیرنده را در تابلوها یا جعبه‌های برق کوچک نصب کنید.

6. انعطاف‌پذیری اتصال:

   پایانه‌های خروجی رله‌ای به شما این امکان را می‌دهد تا دستگاه‌هایی با ورودی‌های DC یا AC را به راحتی کنترل کنید.

محدودیت‌ها

1. حداکثر جریان قابل‌تحمل:

   رله‌ها توانایی تحمل جریان تا 10 آمپر دارند، و در صورت استفاده از بارهای سنگین‌تر باید از رله کمک‌کننده یا کنتاکتور بهره برد.

2. کاهش برد در محیط بسته:

   برد دستگاه در محیط‌های دارای موانع فلزی یا دیوارهای ضخیم ممکن است به 30-50 متر کاهش یابد.

3. فرکانس ثابت:

   این گیرنده فقط با ریموت‌های 315MHz سازگار است و نمی‌توان از فرکانس‌های دیگر استفاده کرد.

نحوه استفاده

1. اتصال منبع تغذیه:

   منبع تغذیه 12 ولت DC را به ورودی دستگاه متصل کنید و از اتصال صحیح قطب مثبت و منفی اطمینان حاصل کنید.

2. اتصال مدارها یا تجهیزات:

   تجهیزات موردنظر (موتور، پمپ، چراغ و…) را به پایانه‌های خروجی رله (NO، NC و COM) متصل کنید.

3. آموزش (کدلرن کردن ریموت):

   • دکمه Learn روی برد گیرنده را فشار دهید.
   • دکمه مربوطه روی ریموت را فشار دهید تا کد آن ذخیره شود.
   • چشمک یا ثابت شدن LED نشان‌دهنده موفقیت‌آمیز بودن ذخیره کد است.
   • این فرآیند را برای کانال‌های دیگر یا ریموت‌های اضافی تکرار کنید.

4. کنترل کانال‌ها با ریموت:

   دکمه‌های ریموت را فشار دهید تا خروجی‌های رله فعال یا غیر‌فعال شوند. هر دکمه از ریموت به کانال خاصی مرتبط است.

5. پاک کردن حافظه:

   دکمه Learn را برای حدود 10 ثانیه نگه دارید تا تمام کدهای ذخیره‌شده از حافظه پاک شوند.

نکات ایمنی

1. استفاده از منبع تغذیه پایدار:

   منبع تغذیه 12 ولت DC با جریان کافی باید برای دستگاه فراهم شود.

2. محافظت از رله‌ها:

   در صورت استفاده از بارهای بالاتر از 10 آمپر، از رله‌های کمکی یا تقویت‌کننده استفاده کنید.

3. محافظت در برابر رطوبت:

   گیرنده باید در محیط‌های خشک یا داخل جعبه‌های محافظ نصب شود تا در برابر رطوبت آسیب نبیند.

4. بررسی اتصالات:

   قبل از روشن کردن دستگاه، اتصالات ورودی و خروجی را بررسی کنید تا از عملکرد صحیح اطمینان حاصل شود.

جمع‌بندی

گیرنده 4 کانال 12 ولت کدلرن مدل H.H (فرکانس 315MHz) یک انتخاب قدرتمند برای کنترل سیستم‌های الکتریکی و تجهیزات مختلف از راه دور است. با طراحی ساده و حرفه‌ای، قابلیت ذخیره چندین ریموت و مصرف انرژی پایین، این دستگاه در پروژه‌های هوشمندسازی، امنیتی، صنعتی و خانگی بسیار کاربردی است. رعایت نکات ایمنی و نصب صحیح باعث بهره‌وری بالاتر و عمر طولانی‌تر دستگاه می‌شود.
