عایق سیلیکونی ترانزیستور TO-3P
راهکار ایزولاسیون الکتریکی و دفع حرارت مطلوب برای ترانزیستورها و ماسفتهای قدرت پکیج TO-3P
معرفی محصول

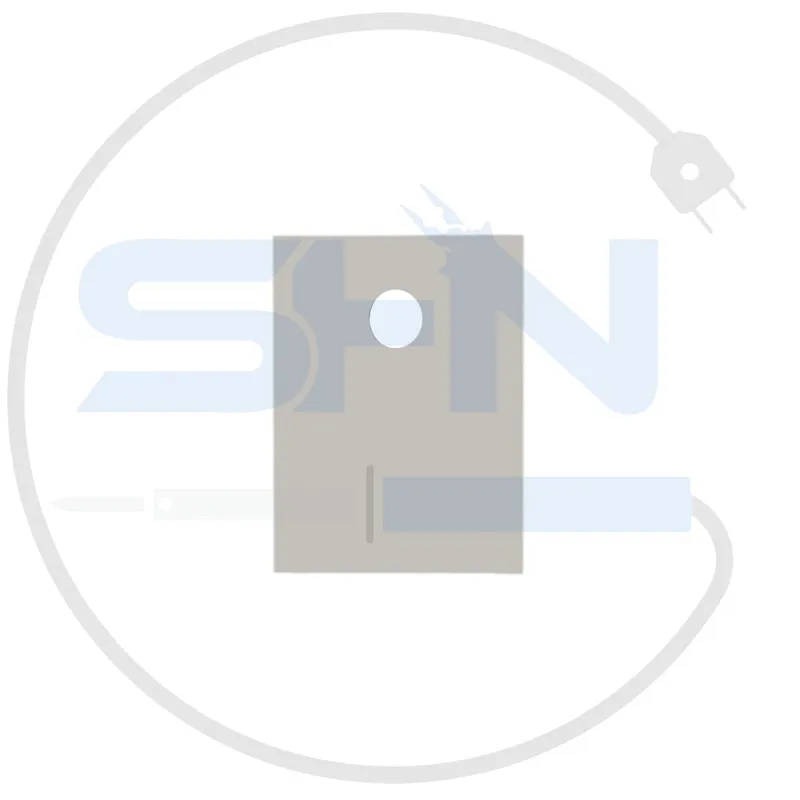

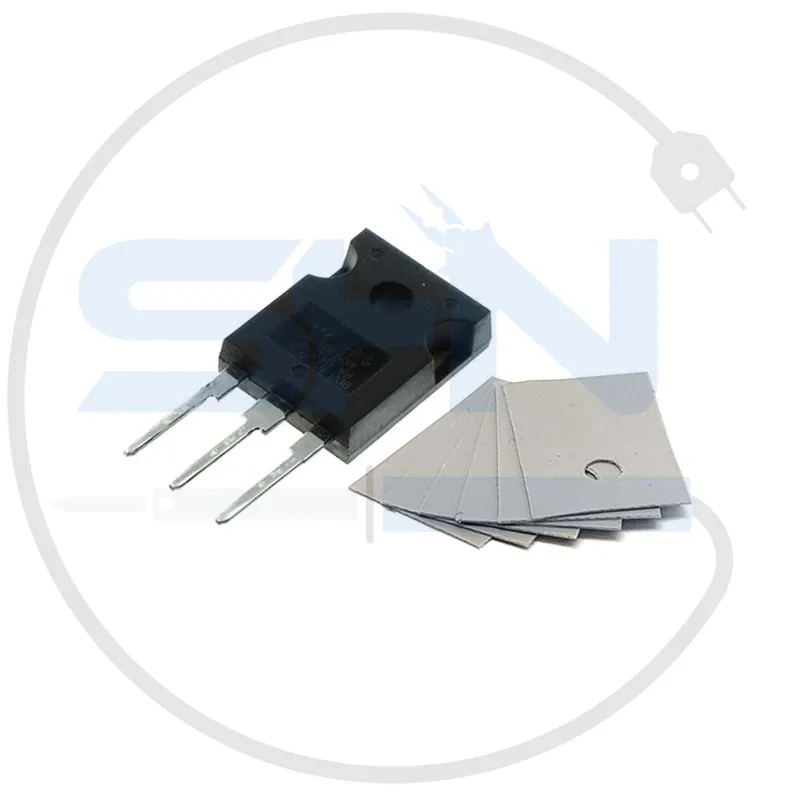

عایق سیلیکونی TO-3P یک لایهی نازک و منعطف از سیلیکون با کاربری تخصصی است که برای ایزوله کردن الکتریکی بدنه فلزی ترانزیستور، ماسفت یا رگولاتور با پکیج TO-3P از هیتسینک استفاده میشود. این عایق علاوه بر جلوگیری از خطر اتصال کوتاه، انتقال حرارت مطلوب قطعه به هیتسینک را نیز تضمین میکند و افزایش دوام و ایمنی مدار را به همراه دارد.فعالیت زیادی این قطعه در جهت استفاده برای تقویتکنندههای صوتی، منابع تغذیه سوئیچینگ و تجهیزات صنعتی دارد.
مشخصات فنی
- جنس: سیلیکون رابر (Silicone Rubber) با کیفیت بالا
- ابعاد استاندارد: حدود 26×20 میلیمتر، متناسب با پکیج TO-3P
- ضخامت معمول: 0.45 میلیمتر
- محدوده دمای عملکرد: -40 تا +155 درجه سانتیگراد
- ضریب انتقال حرارت: تقریباً 0.8 W/m.K
- استحکام عایقی: بیش از 4000 ولت (4KV)
- مقاومت در مقابل پارگی: فوقالعاده بالا
- رتبهبندی حریق: UL94V-0 (مقاوم در برابر شعله و حرارت)
ویژگیها
- ایزولاسیون کامل الکتریکی بدنه ترانزیستور تا هیتسینک
- انتقال مؤثر حرارت به هیتسینک و جلوگیری از داغ شدن قطعه
- نصب آسان و بدون نیاز به گریس سیلیکون در بیشتر موارد
- مقاومت بالا در برابر ضربه، چربی، مواد شیمیایی و تغییرات دمای شدید
- نرم و منعطف که قابل برش برای اندازههای خاص است
- مناسب برای ترانزیستور، ماسفت و رگولاتورهای TO-3P
کاربردها
- نصب ایمن و دفع حرارت ترانزیستورهای قدرت TO-3P
- انواع ماسفتها و رگولاتورهایی با همین پکیج
- بردهای پاور، آمپلیفایرها، منابع تغذیه سوئیچینگ
- تجهیزات صنعتی و آزمایشگاهی
- مناسب استفاده برای تقویتکنندههای صوتی و مدارهای قدرت میباشد
مزایا
- حفاظت کامل در برابر اتصال کوتاه و نشتی الکتریکی
- دفع حرارت بهتر و افزایش عمر قطعه
- درکمترین زمان و هزینه مصرفی به خوبی نصب می شود
- عملکرد پایدار در طولانی مدت و شرایط سخت محیطی
- عدم نیاز به تعمیرات و نگهداری خاص
محدودیتها
- انتقال حرارت کمتر نسبت به اتصال فلز به فلز (بدون عایق)
- در صورت آسیبدیدگی باید سریعاً تعویض شود
- مدلهای بیکیفیت ممکن است خاصیت عایقی یا حرارتی مطلوب نداشته باشند
- لازم به ذکراست که در مدارهای قدرت بایدتست اهممتر بعد از نصب انجام گردد
نحوه استفاده
- بهتراست که سطح هیتسینک و بدنه قطعه تمیزو بدون آلودگی باشد.
- عایق سیلیکونی را بین قطعه و هیتسینک قرار دهید، سوراخ پیچ کاملاً بر هم منطبق باشد.
- قطعه را پیچ کنید تا عایق به صورت یکنواخت روی سطح بچسبد و هواگیری شود.
- در صورت نیاز به انتقال حرارت بیشتر، میتوانید مقدار بسیار کمی گریس حرارتی استفاده کنید.
- پس از نصب، با اهممتر اتصال بدنه قطعه به هیتسینک را تست کنید تا عایقبندی کامل باشد.
نکات ایمنی
- از وارد شدن فشار بیش از حد در زمان بستن پیچ خودداری کنیدکه عایق سالم بماند.
- از نصب قطعه روی عایق پوسیده، سوراخ یا صدمهدیده خودداری کنید.
- همیشه پس از نصب، ایزوله بودن الکتریکی را تست کنید.
- نمونههای اصل و باکیفیت انتخاب شود تا حداکثر ایمنی تضمین گردد.
جمعبندی
عایق سیلیکونی ترانزیستور TO-3P، یک راهکار عالی برای ایزولاسیون الکتریکی و مدیریت حرارتی ایمن قطعات قدرت است و دوام و بهرهوری تجهیزات الکترونیکی را به شکل چشمگیری افزایش میدهد. استفاده از این عایق، امنیت مدار را تضمین کرده و عمر ترانزیستورهای قدرت و ماسفتها را افزایش میدهد.
هم اکنون میتوانید این محصول را با تضمین اصالت وبهترین قیمت، از فروشگاه آنلاین شادمهر الکترونیک تهیه نمایید.
