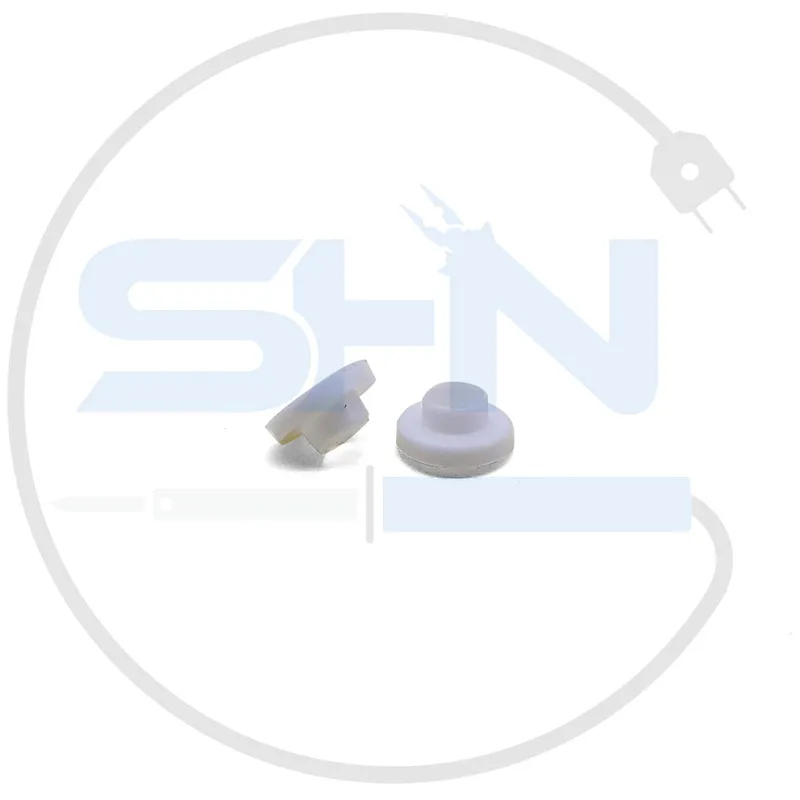

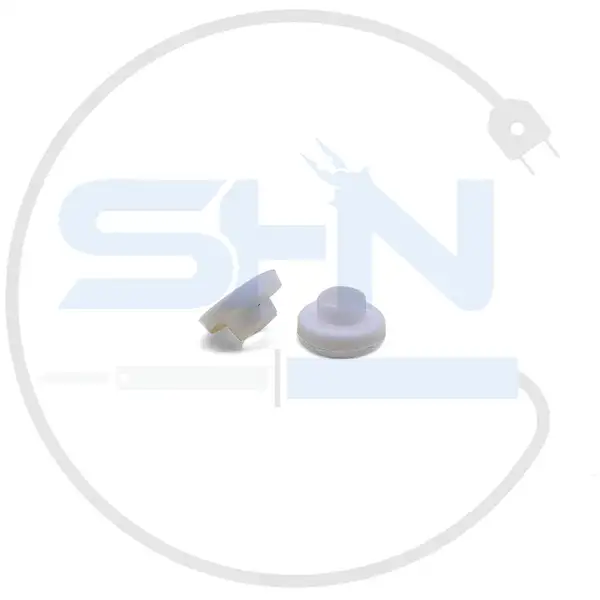

واشر عایق ترانزیستور TO-220
عایق الکتریکی و حرارتی مطمئن بین ترانزیستور و هیتسینک
معرفی محصول
واشر عایق ترانزیستور TO-220 که به نام «عایق میکا، سیلیکون یا پلیاستر ترانزیستور» هم شناخته میشود، یکی از ضروریترین قطعات جانبی جهت نصب ترانزیستور یا آیسیهای با پکیج TO-220 روی هیتسینک است. کاربرداصلی و مهم این عایق، جلوگیری از اتصال الکتریکی پایهی Collector یا Drain (که به بدنهی فلزی متصل است) به هیتسینک و در عین حال حفظ انتقال حرارتی مناسب برای دفع گرما می باشد.
مشخصات فنی
- مناسب برای: ترانزیستور و قطعات با پکیج TO-220
- جنس: میکا، سیلیکون، پلیاستر یا پلیآمید (بر حسب مدل)
- ضخامت: معمولاً 0.1 الی 0.2 میلیمتر
- مقاومت الکتریکی: بالا (در حد مگ اهم و بیشتر)
- ضریب انتقال حرارت: مناسب جهت انتقال حرارت به هیتسینک
- ابعاد: متناسب با ابعاد بدنه TO-220
- محدوده دمای کار: تا 150 یا حتی 200 درجه سانتیگراد (بسته به جنس عایق)
- مقاومت در برابر فشار مکانیکی: بالا
- برندهای رایج: Kerafol، Aavid، Fischer و نمونههای متفرقه
ویژگیها
- جلوگیری از اتصال برق به هیتسینک
- انتقال حرارت مطلوب از قطعه به هیتسینک
- سطح صاف و ابعاد استاندارد، نصب آسان
- ماندگاری بالایی دربرابر شرایط محیطی چون رطوبت دارد
- سازگار با انواع گریس سیلیکون برای انتقال بهتر حرارت
- قابلیت استفاده مجدد در صورت سالم بودن
کاربردها
- نصب ترانزیستورهای قدرت (مانند TIP41, IRF540 و …) روی هیتسینک
- نصب انواع رگولاتور ولتاژ (مانند 7805، LM317 و …)
- انواع ماسفت و آیسیهای با بدنه TO-220
- مدارهای تغذیه، آمپلیفایرهای صوتی و منابع سوئیچینگ
- در جهت حفاظت الکتریکی در مدارهای صنعتی و قدرت استفاده میگردد
مزایا
- حفاظت کامل الکتریکی بدون اختلال در انتقال حرارت
- طول عمر بالا و دوام زیاد حتی در شرایط کاری سخت
- کاهش احتمال ایجاد اتصال کوتاه و سوختن قطعات
- بدون نیاز به مراقبت میباشد وبه آسانی قابل تعویض است
- قیمت مناسب نسبت به اهمیت عملکرد
محدودیتها
- انتقال حرارت مستقیم از فلز به فلز را اندکی کاهش میدهد
- در صورت نصب نامناسب یا قدیمی شدن عایق، ممکن است کارایی افت کند
- احتمال داردبا گذشت زمان و در اثرگرمای شدید یا فشار زیاد آسیب دیده شود
- نیاز به استفاده همزمان با خمیر سیلیکون برای عملکرد مطلوب
- اگر جرمی، گردوغبار یا گریس بر هر طرف بنشیند، انتقال حرارت مختل میشود
نحوه استفاده
- هیتسینک و سطح بدنه ترانزیستور را از هرگونه آلودگی و ذرات پاک کنید.
- اگر لازم است، یک لایه نازک خمیر سیلیکون روی هردو سطح (ترانزیستور و هیتسینک) بزنید.
- واشر عایق TO-220 را بین ترانزیستور و هیتسینک قرار دهید به شکلی که سوراخ پیچ آن دقیقاً تنظیم باشد.
- پیچ یا پرچ نصب را بسته و سفت کنید تا اتصال مکانیکی و حرارتی کامل شود.
- الازم است ازجهت شل نبودن قطعه و عدم پارگی یا تاخوردگی عایق مطمئن شوید.
نکات ایمنی
- از استفاده مجدد واشر آسیبدیده یا فرسوده خودداری کنید.
- هنگام نصب مراقب باشید تا عایق دچار پارگی، تای خوردگی یا آلودگی نشود.
- لازم است همیشه ازخمیر سیلیکون مخصوص انتقال حرارت بهره برد.
- اطمینان حاصل کنید که بعد از نصب، اتصال بین ترانزیستور و هیتسینک الکتریکی نباشد!
- حتماً تست اهممتر انجام دهید تا نبود اتصال الکتریکی تأیید شود.
جمعبندی
واشر عایق ترانزیستور TO-220 یکی از قطعات کلیدی جهت ایزولهسازی و دفع گرمای قطعات قدرت الکترونیکی است؛ این قطعه کارآمد، عمر مدار شما را افزایش داده و از آسیبهای ناشی از اتصال کوتاه الکتریکی جلوگیری میکند. نصب صحیح این عایق، تضمینکننده امنیت و پایداری عملکرد تجهیزات الکترونیکی خواهد بود.
هم اکنون میتوانید این محصول را با تضمین اصالت وبهترین قیمت، از فروشگاه آنلاین شادمهر الکترونیک تهیه نمایید.
