نقد و بررسی اجمالی عایق سیلیکونی ترانزیستور TO-220

عایق سیلیکونی ترانزیستور TO-220

ایزولاتور سیلیکونی؛ راحت‌ترین راه انتقال حرارت و ایمنی الکتریکی در نصب ترانزیستورها و رگولاتورها

معرفی محصول

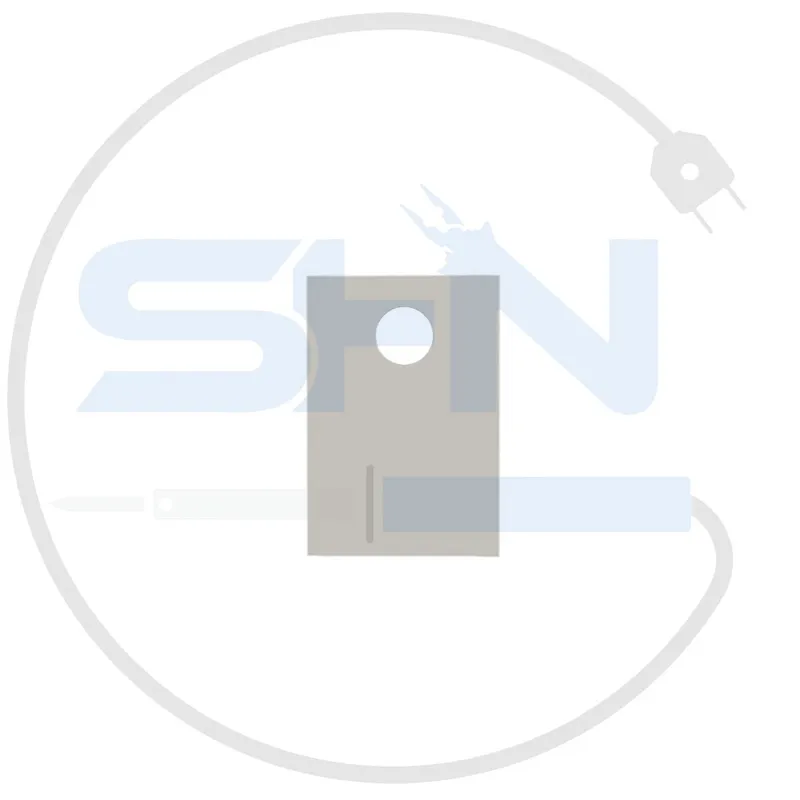

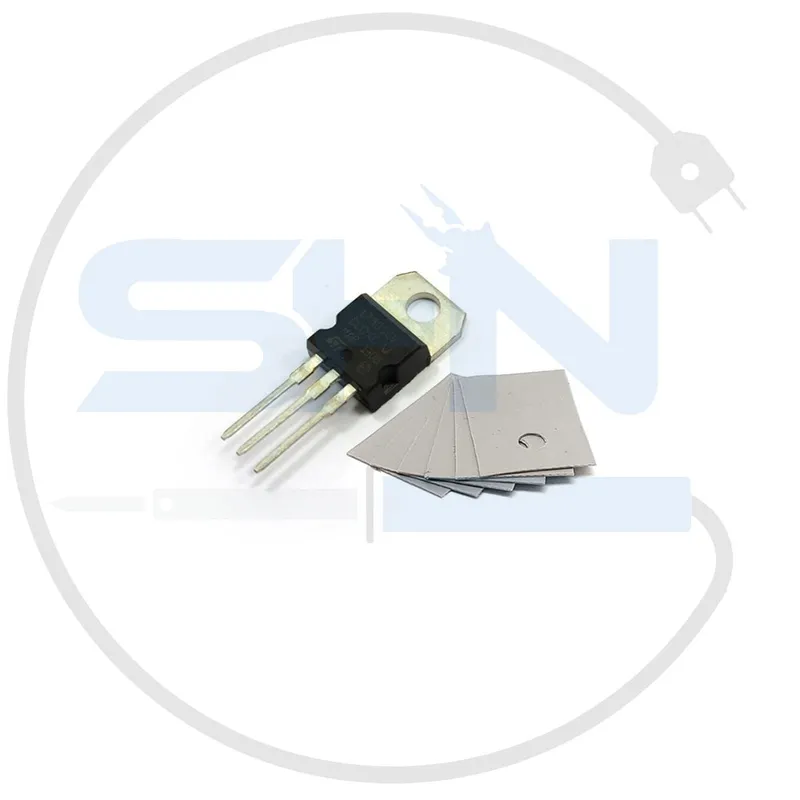

عایق سیلیکونی ترانزیستور TO-220 یک قطعه‌ی نازک، نرم و انعطاف‌پذیر از جنس سیلیکون است که به منظور جدا کردن الکتریکی بدنه فلزی ترانزیستور یا آی‌سی (پکیج TO-220) از هیت‌سینک، اما با حفظ انتقال گرمای مؤثر میان این دو، استفاده می‌شود. این عایق جایگزین مدرن عایق‌های میکا، پلی‌استر و قطعات سخت‌تر، با نصب آسان‌تر و عملکرد بهتر به شمار می‌رود و برای انواع ترانزیستورها، ماسفت‌ها و رگولاتورها با پکیج TO-220 کاربرد دارد.

مشخصات فنی

نوع جنس: سیلیکون (Silicone rubber)
ضخامت معمول: 0.3 تا 0.5 میلی‌متر
ابعاد: متناسب با استاندارد پکیج TO-220 (حدود 20×13 میلی‌متر)
محدوده دمای کاری: -60 تا +200 درجه سانتی‌گراد
مقاومت الکتریکی: بسیار بالا (تا چند کیلو ولت)
هادی حرارتی: خوب (معمولاً 1 W/mK یا بیشتر)
محصول منعطف ودارای نرمی است که به خوبی روی سطح ناصاف شکل گیرد
سوراخ پیچ مطابق با ترانزیستور TO-220

ویژگی‌ها

عایق کامل الکتریکی: از اتصال بدنه قطعه به هیت‌سینک یا سایر اجزاء جلوگیری می‌کند
انتقال حرارت مطلوب: دفع گرمای قطعه با افت حرارتی کم
نصب آسان و سریع: بدون نیاز به چسب و گریس سیلیکون (در بیشتر موارد)
مقاوم در برابر پارگی، مواد شیمیایی و تغییرات دمایی
قابلیت استفاده مجدد در صورت سلامت
کاهش احتمال خرابی بر اثر فشار پیچ یا نصب ناصحیح
امکان شکستن یا خشک شدن در شرایط کاری متفاوت وجود ندارد

کاربردها

نصب ترانزیستور، ماسفت و رگولاتور ولتاژ با بدنه TO-220
منبع تغذیه سوئیچینگ و آمپلی‌فایرهای صوتی
تجهیزات صنعتی، پاور کامپیوتر و دستگاه‌های قدرت
مناسب استفاده برای آزمایشگاه‌های الکترونیک و تعمیرات میباشد

مزایا

امکان نصب راحت برای کاربران مبتدی وجود دارد
حفظ انتقال حرارت بالا در کنار عایق مطمئن
عدم نیاز به گریس سیلیکون در بسیاری از مدل‌ها
مقاومت در برابر ضربه، شوک حرارتی و ارتعاش
قابل استفاده برای انواع ترانزیستور و آی‌سی با پکیج مشابه
عمر طولانی و ماندگاری بالا

محدودیت‌ها

انتقال حرارتی کمی کمتر از عایق‌های میکای خالص (بسته به کیفیت عایق)
احتمال داردبا گذشت زمان و در اثرگرمای شدید یا فشار زیاد خاصیت وعملکرد خود را ازدست دهد
آلودگی سطح سیلیکونی بر عملکردش اثر منفی می‌گذارد
در برابر اجسام تیز و برش حساس است
برخی مدل‌های نامرغوب ممکن است با گرما نرم یا چسبناک شوند

نحوه استفاده

بهتراست که قبل از شروع هیت‌سینک و بدنه ترانزیستور بدون آلودگی باشند.
عایق سیلیکونی TO-220 را روی سطح هیت‌سینک (یا پشت قطعه) قرار دهید، به‌طوری که سوراخ پیچ دقیقا منطبق باشد.
ترانزیستور را روی عایق سیلیکونی گذاشته و پیچ را نصب و محکم کنید.
از سفت بودن قطعه و صاف بودن عایق مطمئن شوید؛ تاخوردگی یا آسیب‌دیدگی وجود نداشته باشد.
معمولاً نیازی به گریس سیلیکون نیست، اما در مصارف صنعتی و دمای کاری بالا می‌توانید مقدار کمی گریس حرارتی هم استفاده کنید.
بعد از نصب، غیرفلزی بودن اتصال ترانزیستور و هیت‌سینک را تست کنید (اهم‌متر).

نکات ایمنی

مراقب واردشدن فشار بیش ازحد در زمان بستن پیچ باشید که عایق دچار پارگی نشود.
پیش از نصب، کاملاً مطمئن شوید که عایق تمیز و سالم باشد.
در مدارهایی با ولتاژ بالا حتماً تست عایق انجام دهید.
عایق آسیب‌دیده را فوراً تعویض کنید تا از اتصال کوتاه محافظت شود.

جمع‌بندی

عایق سیلیکونی ترانزیستور TO-220 راه‌حلی ایده‌آل برای جداسازی الکتریکی و انتقال گرمای ترانزیستور، ماسفت و رگولاتور به هیت‌سینک است. این عایق با نصب ساده، انعطاف‌پذیری و دوام، امنیت دستگاه شما را افزایش می‌دهد و طول عمر قطعات الکترونیکی را تضمین می‌کند.

هم اکنون میتوانید این محصول را با تضمین اصالت وبهترین قیمت، از فروشگاه آنلاین شادمهر الکترونیک تهیه نمایید.
