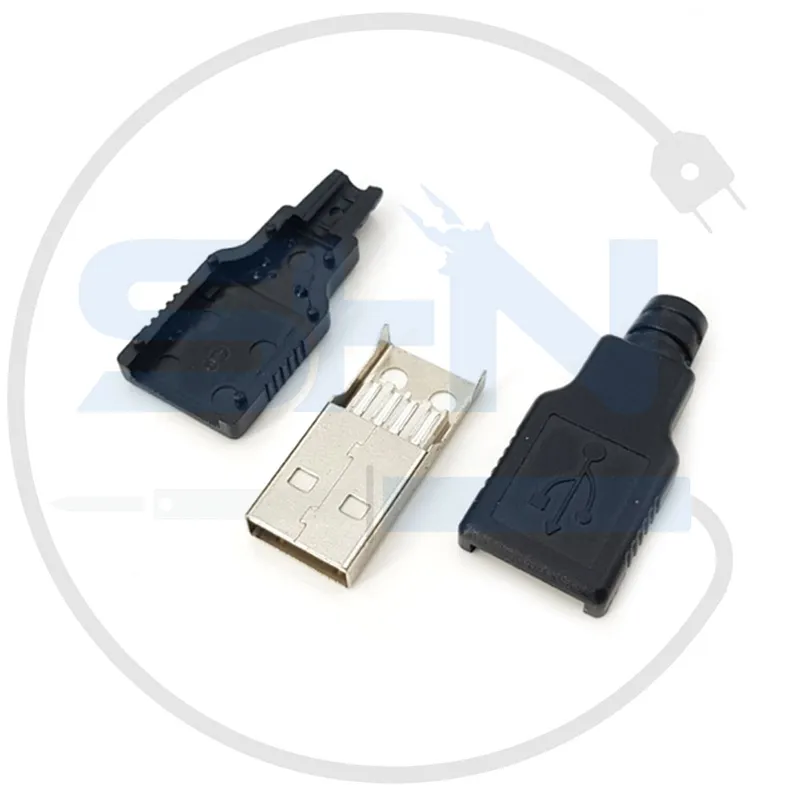

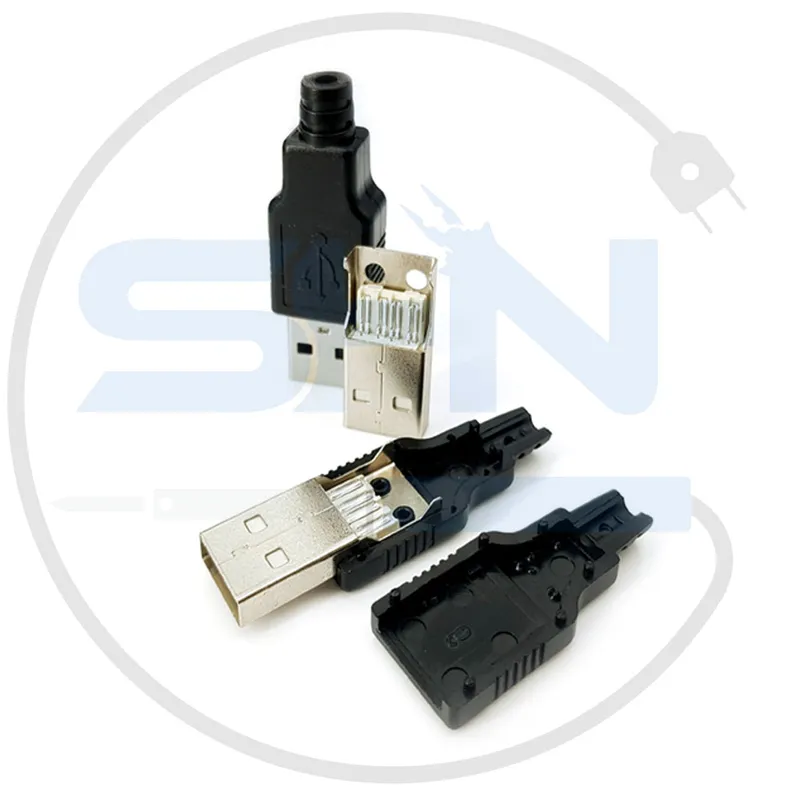

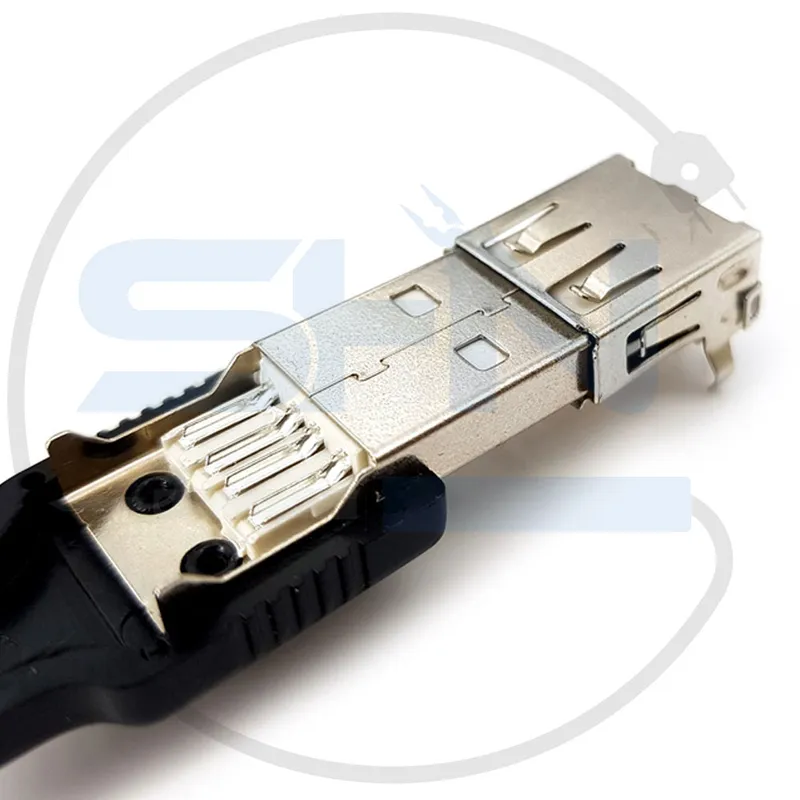

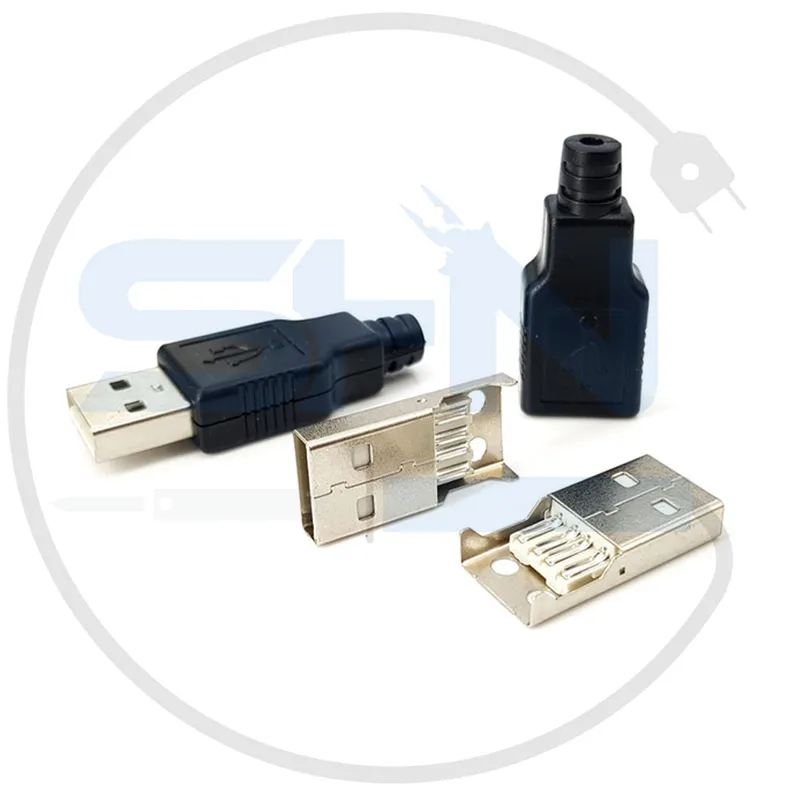

سوکت USB A نری سیم خور

Male USB A Connector (For Soldering/Wiring)

معرفی

سوکت USB A نری سیم خور یک کانکتور ساده و کاربردی است که برای اتصال سیم‌های برق یا داده به ورودی USB طراحی شده است. این نوع سوکت به دلیل طراحی سیم‌خور بودن و قابلیت لحیم‌کاری آسان، در پروژه‌های DIY، تعمیرات تجهیزات الکترونیکی، ساخت کابل‌های سفارشی و آزمایشات مختلف به کار می‌رود.

مشخصات فنی

1. نوع کانکتور: USB A نری (Male)
2. طراحی:
   • کانکتور نری (Male) استاندارد USB
   • قسمت انتهایی باز برای اتصال سیم به پین‌ها
   • بدنه مقاوم و بخش عایق پلاستیکی
3. تعداد پین‌ها: 4 پین (مطابق با ورژن USB 2.0)
   • پین 1: +5V (ولتاژ مثبت)
   • پین 2: Data-
   • پین 3: Data+
   • پین 4: GND (زمین یا ولتاژ منفی)
4. جنس بدنه:
   • بخش فلزی برای قسمت اتصال USB
   • پلاستیک عایق و مقاوم برای قسمت سیم‌خور (پشت سوکت)
5. پشتیبانی از استاندارد:
   • USB 2.0 (سرعت انتقال داده تا 480Mbps)
   • سازگار با دستگاه‌های USB 1.1 و USB 1.0
6. ابعاد: مطابق استاندارد USB A نری (تقریباً 12.5 × 4.5 میلی‌متر)
7. ولتاژ کاری: 5 ولت DC
8. جریان قابل تحمل: تا 1.5 آمپر

ویژگی‌ها

1. طراحی سیم خور:
   • قاب سیم خور برای لحیم‌کاری آسان و اتصال مستقیم به سیم‌ها.
2. سازگاری بالا:
   • مناسب برای انواع کابل‌ها و دستگاه‌های با پورت USB A.
3. دوام بالا:
   • جنس مقاوم بدنه فلزی با حفاظت در برابر خوردگی و استهلاک.
4. انعطاف‌پذیری در پروژه‌ها:
   • قابل استفاده برای ساخت کابل‌های سفارشی داده و شارژ.
5. لحیم‌کاری ساده:
   • پین‌های مشخص و قابل دسترس برای لحیم‌کاری سریع و بی‌دردسر.
6. قیمت اقتصادی:
   • گزینه‌ای مقرون‌به‌صرفه برای پروژه‌ها و تعمیرات شخصی.

کاربردها

1. تعمیر کابل‌ها:
   • جایگزینی کانکتورهای USB خراب یا آسیب‌دیده.
2. پروژه‌های DIY:
   • ساخت کابل‌های سفارشی برای کاربردهای خاص.
3. آزمایشگاه‌های الکترونیکی و آموزشی:
   • استفاده در آزمایشات و آموزش نحوه کار با USB.
4. مدیریت تغذیه و شارژ:
   • ایجاد کابل‌های سفارشی برای دستگاه‌های شارژ.
5. اتصالات سیار و موقت:
   • استفاده به عنوان رابط برای تست و راه‌اندازی موقت تجهیزات الکترونیکی.

نحوه استفاده

1. آماده‌سازی:
   • سیم‌های مورد نظر را آماده کنید و پوست سیم‌ها را بکنید (حدود 3-5 میلی‌متر).
2. لحیم‌کاری سیم‌ها:
   • مطابق با پین‌های مشخص شده، سیم‌ها را به صورت زیر لحیم کنید:
     • پین 1 (+5V): سیم قرمز برای ولتاژ مثبت
     • پین 2 (Data-): سیم سفید برای داده منفی
     • پین 3 (Data+): سیم سبز برای داده مثبت
     • پین 4 (GND): سیم مشکی برای زمین
3. عایق‌بندی:
   • در صورت نیاز از روکش حرارتی (Heat Shrink) یا چسب برق برای محافظت از اتصالات استفاده کنید.
4. نصب کانکتور:
   • کانکتور را به درگاه USB دستگاه مورد نظر وصل کنید و عملکرد آن را بررسی کنید.

نکات مهم

• هنگام لحیم‌کاری، از ابزار دقیق برای جلوگیری از اتصال کوتاه استفاده کنید.
• حتماً به رنگ استاندارد سیم‌ها و ترتیب پین‌ها توجه داشته باشید.
• برای عمر طولانی‌تر، از سیم‌های با کیفیت بالا و محافظت‌شده استفاده کنید.
• از فشار بیش از حد بر کانکتور در هنگام اتصال یا جدا کردن خودداری کنید.

مزایا

1. قابلیت تعمیر آسان: راه‌حلی برای جایگزینی کانکتورهای USB خراب.
2. مقرون‌به‌صرفه: مناسب برای ساخت کابل‌های شخصی و پروژه‌های کوچک.
3. لحیم‌کاری سریع: امکان اتصال سریع به تجهیزات مختلف.
4. سازگاری گسترده: قابل استفاده در انواع دستگاه‌های USB A.

محدودیت‌ها

1. سرعت محدود: فقط از استاندارد USB 2.0 پشتیبانی می‌کند (عدم پشتیبانی از USB 3.0 یا 3.1).
2. لحیم‌کاری دستی: برای کاربران مبتدی ممکن است لحیم‌کاری کمی دشوار باشد.
3. نیاز به مهارت: مهارت پایه در لحیم‌کاری برای استفاده از این کانکتور ضروری است.

بسته‌بندی

این محصول معمولاً شامل:

1. کانکتور USB A نری سیم خور
2. پلاستیک عایقی و کاور محافظ (در صورت موجود بودن)

جمع‌بندی

سوکت USB A نری سیم خور گزینه‌ای مناسب و کارآمد برای تعمیرات، ساخت کابل‌های خاص، و پروژه‌های DIY است. طراحی ساده، امکان لحیم‌کاری راحت و دوام بالا از مزایای اصلی این کانکتور است. اگر به دنبال یک کانکتور اقتصادی و کاربردی برای اتصال سیم به پورت‌های USB هستید، این محصول بهترین انتخاب شماست.
