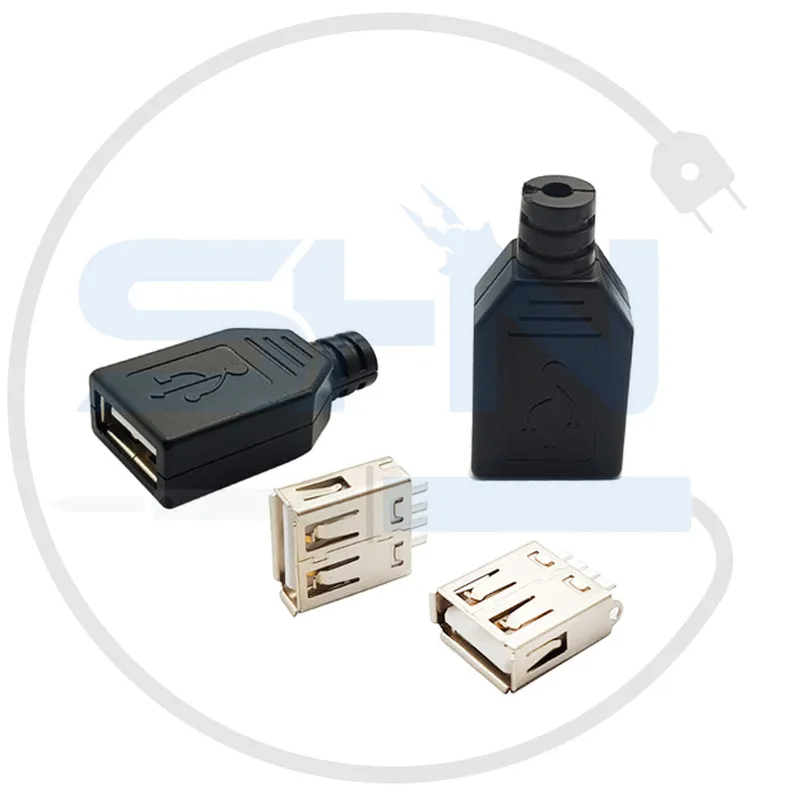

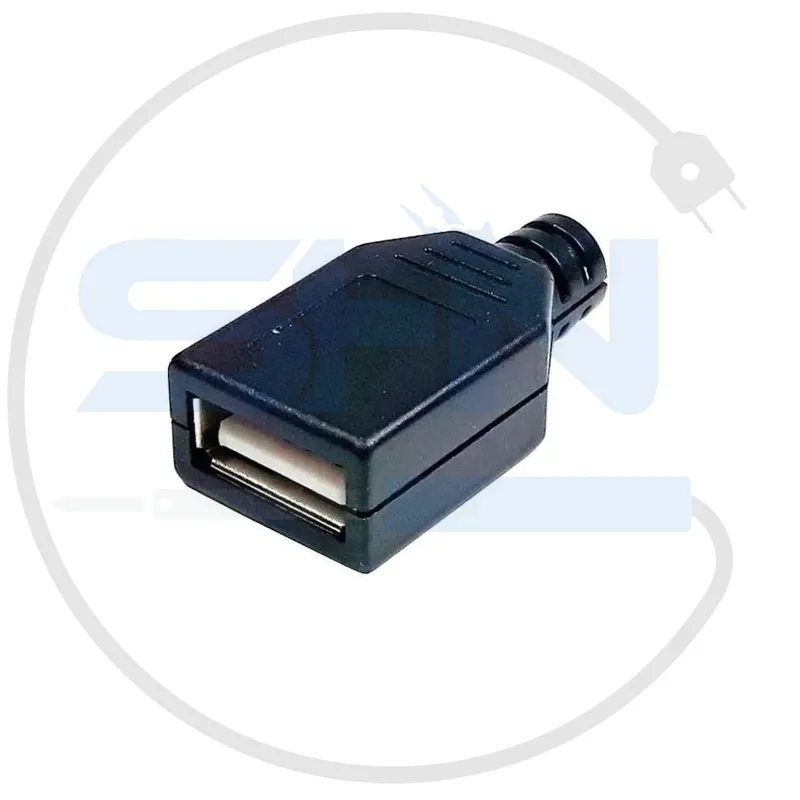

سوکت USB A مادگی سیم خور

Female USB A Connector (For Soldering/Wiring)

معرفی

سوکت USB A مادگی سیم خور یک کانکتور کاربردی است که برای اتصال کابل به دستگاه‌ها و بردهای دارای درگاه USB A استفاده می‌شود. این کانکتور قابلیت لحیم‌کاری آسان دارد و به کاربر این امکان را می‌دهد تا کابل‌های سفارشی بسازد یا اتصالات آسیب‌دیده را ترمیم کند. طراحی سیم‌خور این محصول بسیار مناسب برای پروژه‌های DIY، تعمیر کابل‌ها و کاربردهای الکترونیکی است.

مشخصات فنی

1. نوع کانکتور: USB A مادگی (Female)
2. تعداد پین‌ها: 4 پین (مطابق استاندارد USB 2.0)
   • پین 1: +5V (ولتاژ مثبت)
   • پین 2: Data-
   • پین 3: Data+
   • پین 4: GND (زمین یا ولتاژ منفی)

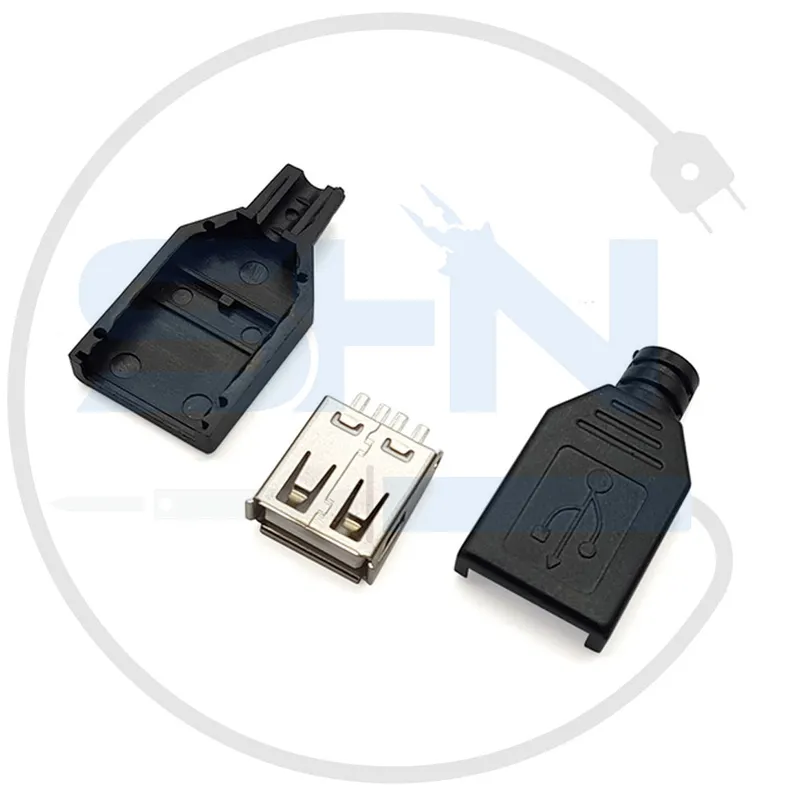

3. جنس بدنه:
   • بخش فلزی برای اتصال USB
   • پلاستیک عایق و بادوام برای قسمت سیم‌خور
4. پشتیبانی از استاندارد:
   • USB 2.0 (سرعت انتقال داده تا 480Mbps)
   • سازگار با USB 1.1 و USB 1.0
5. ولتاژ کاری: 5 ولت DC
6. جریان قابل تحمل: تا 1.5 آمپر
7. ابعاد: مطابق با استاندارد USB A مادگی (تقریباً 14.5 × 6 میلی‌متر)

ویژگی‌ها

1. طراحی سیم‌خور:
   • اتصال مستقیم سیم به پین‌ها برای لحیم‌کاری آسان.
2. بدنه بادوام:
   • جنس مقاوم که از لحیم‌ها و اتصالات در برابر آسیب محافظت می‌کند.
3. سازگاری گسترده:
   • مناسب برای انواع کابل‌ها و دستگاه‌های USB A.
4. لحیم‌کاری ساده:
   • پین‌های مشخص و قابل دسترس برای لحیم‌کاری سریع و بی‌دردسر.
5. ساخت کابل سفارشی:
   • امکان طراحی کابل‌های شخصی برای داده و شارژ.
6. قیمت مناسب:
   • گزینه‌ای اقتصادی برای تعمیرات یا ساخت کابل‌های جدید.

کاربردها

1. تعمیر کابل‌ها:
   • جایگزینی کانکتورهای USB آسیب‌دیده یا شکسته.
2. ساخت کابل‌های سفارشی:
   • طراحی کابل با طول‌ها و کاربردهای خاص.
3. پروژه‌های DIY:
   • ساخت رابط‌ها یا استفاده در پروژه‌های الکترونیکی شخصی.
4. آزمایشگاه‌های الکترونیکی:
   • استفاده در تست و توسعه تجهیزات و دستگاه‌های USB.
5. اتصال بردهای الکترونیکی:
   • اتصال USB A مادگی به PCB یا میکروکنترلر.
6. مدیریت تغذیه و انتقال داده:
   • ساخت کابل برای انتقال داده و شارژ دستگاه‌های USB.

نحوه استفاده

1. آماده‌سازی سیم‌ها:
   • سیم‌ها را به طول لازم برش داده و لایه عایق آنها را جدا کنید (حدود 3-5 میلی‌متر).
2. لحیم‌کاری سیم‌ها با پین‌ها:
   • مطابق با استاندارد زیر سیم‌ها را لحیم کنید:
     • پین 1 (5V+): سیم قرمز
     • پین 2 (Data-): سیم سفید
     • پین 3 (Data+): سیم سبز
     • پین 4 (GND): سیم مشکی
3. محافظت از اتصالات:
   • از چسب برق یا روکش حرارتی (Heat Shrink) برای پوشاندن و محافظت از اتصالات استفاده کنید.
4. بررسی و تست:
   • سوکت را به دستگاه و کابل USB متصل کرده و عملکرد آن را تست کنید.

نکات مهم

• لحیم‌کاری باید دقیق انجام شود تا اتصال کوتاه و مشکلات عملکردی ایجاد نشود.
• از سیم‌های استاندارد و به رنگ صحیح استفاده کنید.
• پیش از نهایی کردن اتصالات، عملکرد آن را تست کنید.

مزایا

1. قابلیت استفاده مجدد:
   • مناسب برای تعمیر کابل‌های USB.
2. لحیم‌کاری سریع:
   • امکان اتصال سریع در پروژه‌های DIY.
3. کیفیت بالا:
   • دوام و استحکام در برابر آسیب‌های فیزیکی.
4. سازگاری بالا:
   • قابل استفاده با دستگاه‌های USB استاندارد.
5. هزینه پایین:
   • مقرون به‌صرفه برای پروژه‌ها و تعمیرات.

محدودیت‌ها

1. سرعت محدود:
   • پشتیبانی از USB 2.0؛ عدم سازگاری با USB 3.0 یا سرعت‌های بالاتر.
2. نیاز به مهارت لحیم‌کاری:
   • کاربران کم‌تجربه ممکن است در لحیم‌کاری دچار مشکل شوند.

بسته‌بندی محصول

این محصول معمولاً شامل:

1. سوکت USB A مادگی سیم‌خور
2. کاور محافظ برای اتصالات موجود (در صورت ارائه)

جمع‌بندی

سوکت USB A مادگی سیم‌خور یک کانکتور کاربردی و اقتصادی برای تعمیرات، ساخت کابل‌های اختصاصی و استفاده در پروژه‌های DIY است. طراحی بادوام و امکان لحیم‌کاری آسان باعث شده تا این محصول به انتخابی ایده‌آل برای کاربران حرفه‌ای و مبتدی تبدیل شود.
