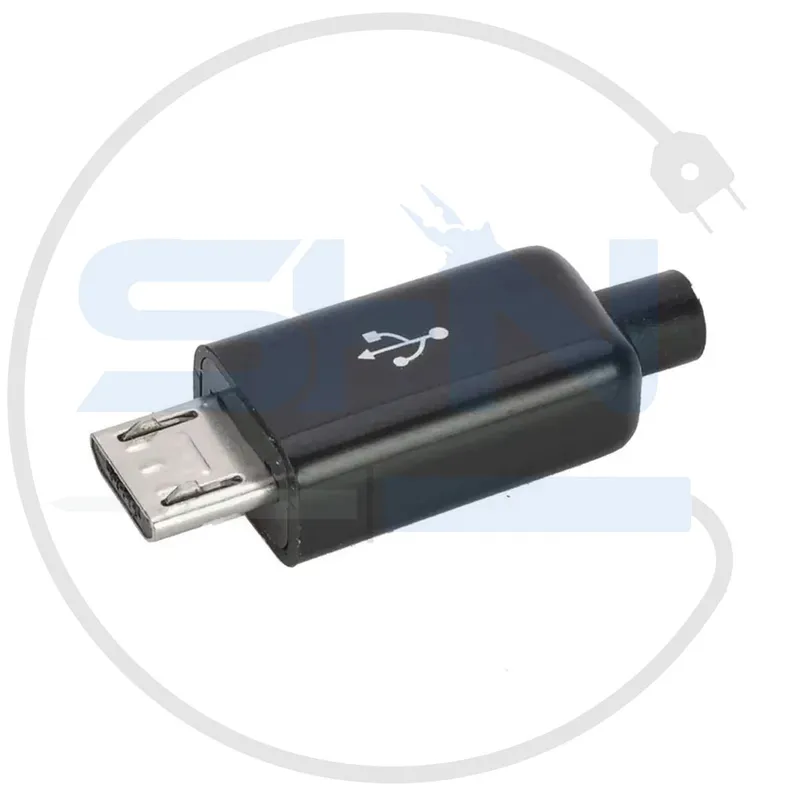

نری Micro USB سرکابلی مشکی
Male Micro USB Plug (Black, Cable End Connector)
معرفی
نری Micro USB سرکابلی مشکی یک کانکتور جمعوجور و پرکاربرد است که برای اتصال کابلها به تجهیزات و دستگاههای دارای درگاه Micro USB استفاده میشود. این کانکتور به دلیل طراحی کوچک، سبک و قابل لحیمکاری، در ساخت کابلهای سفارشی، تعمیر کابلهای آسیبدیده و پروژههای DIY بسیار محبوب است. پوشش مشکی آن از قطعات داخلی محافظت کرده و جلوهای حرفهای به کابل میدهد.
مشخصات فنی
- نوع کانکتور: Micro USB نری (Male)
- جنس بدنه: پلاستیک ABS مقاوم با پوشش مشکی
- تعداد پینها: 5 پین (مطابق استاندارد USB 2.0)
- پین 1: +5V،
- پین 2: Data-،
- پین 3: Data+،
- پین 4: OTG/Grid (اختیاری بستگی به کاربرد)،
- پین 5: GND (زمین).
- طراحی: سرکابلی برای اتصال مستقیم به سیم
- سازگاری با استاندارد:
- USB 2.0 و USB 1.1
- مناسب برای داده و شارژ (تا 2.4 آمپر، بسته به کیفیت سیم و دستگاه).
- ابعاد: مطابق با استاندارد Micro USB نری (تقریباً 6.8mm × 1.8mm کانکتور).
ویژگیها
- اتصال سرکابلی: امکان اتصال مستقیم به سیم بدون نیاز به پریز یا کابل آماده.
- بدنه مقاوم مشکی: عایق مناسب و محافظت از لحیمکاریها در برابر رطوبت و گردوغبار.
- سازگاری بالا: امکان استفاده برای شارژ و انتقال اطلاعات در انواع دستگاهها مانند گوشیهای هوشمند، پاوربانک، میکروکنترلر و دستگاههای IoT.
- لحیمکاری آسان: پینهای داخلی برای اتصال سریع به سیم.
- طراحی جمعوجور: مناسب برای دستگاههای با فضای محدود.
- قیمت اقتصادی: گزینهای ایدهآل برای تعمیر یا ساخت کابلهای Micro USB با هزینه کم.
کاربردها
- ساخت کابل اختصاصی: طراحی کابلهای سفارشی برای دستگاهها و پروژههای خاص.
- تعمیر کابلها: جایگزینی کانکتورهای Micro USB شکسته یا خراب.
- پروژههای DIY: اتصال مستقیم برق یا داده به میکروکنترلرها (مانند Arduino، Raspberry Pi و ESP8266).
- آزمایش و توسعه: استفاده در پروژههای الکترونیکی و تست ماژولها و تجهیزات Micro USB.
- کاربردهای صنعتی: اتصال به بردهای کنترلی و دستگاههای پرتابل صنعتی.
نحوه استفاده
- آمادهسازی سیم:
- سیمهای مناسب را به طول حدود 3-5 میلیمتر برش داده و لایه عایق آنها را جدا کنید.
- لحیمکاری سیمها به پینها:
- سیمها را بر اساس استاندارد زیر به پینها لحیم کنید:
- پین 1 (+5V): سیم قرمز
- پین 2 (Data-): سیم سفید
- پین 3 (Data+): سیم سبز
- پین 4 (OTG یا خالی): سیم خاص (اختیاری)
- پین 5 (GND): سیم مشکی
- محافظت اتصالات: از چسب برق یا روکش حرارتی (Heat Shrink) برای محافظت از سیمها و لحیمها استفاده کنید.

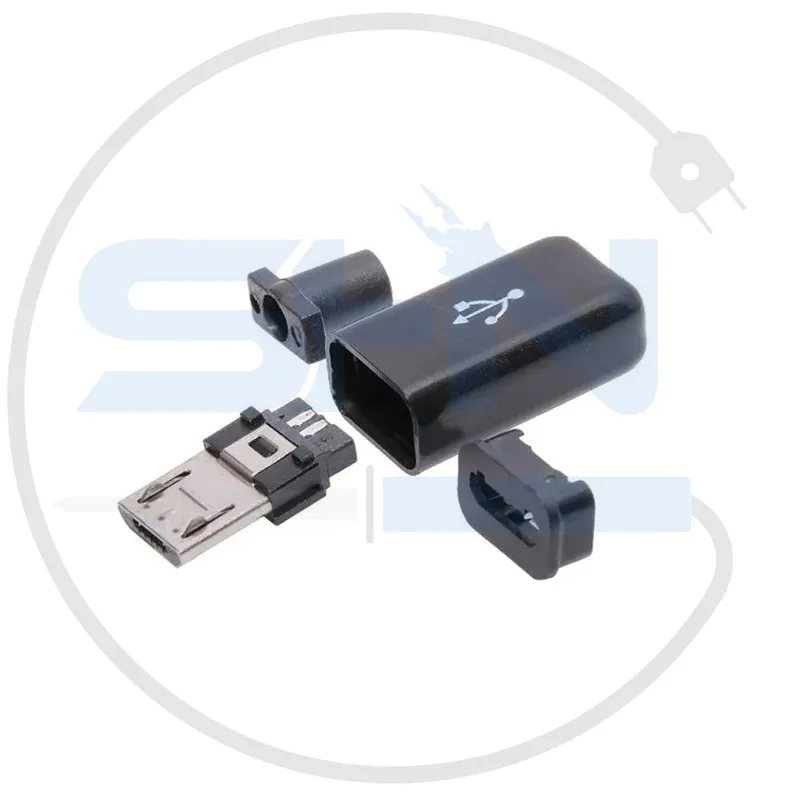

- بستن کاور: پس از لحیمکاری و تنظیم سیمها، کاور پلاستیکی مشکی را روی کانکتور ببندید.
- تست عملکرد: کانکتور را به دستگاه متصل کرده و عملکرد کابل را بررسی کنید.
نکات مهم
- برای لحیمکاری استفاده از هویه و سیم لحیم با کیفیت توصیه میشود.
- جهت عملکرد صحیح، ترتیب اتصال به پینها را دقیقاً همانطور که در استاندارد ذکر شده رعایت کنید.
- قبل از بستن نهایی کاور از تست عملکرد (شارژ یا انتقال داده) اطمینان حاصل کنید.
مزایا
- قابلیت بازسازی: بهترین گزینه برای تعمیر کابلهای Micro USB.
- لحیمکاری آسان: امکان اتصال مجدد در صورت خرابی یا اشتباه.
- کیفیت بالا: بدنه محکم و عمر طولانی در استفادههای مکرر.
- ظاهر حرفهای: رنگ مشکی شیک با پوشش کامل کابل و اتصالات.
- مقرونبهصرفه: هزینه کم برای ساخت یا بازسازی کابل.
محدودیتها
- عدم انتقال سرعت USB 3.0 یا بالاتر: این کانکتور از سرعت USB 2.0 پشتیبانی میکند. اگر به سرعتهای بالاتر نیاز دارید، باید کانکتورهای USB 3.0 تهیه کنید.
- نیاز به مهارت لحیمکاری: برای کاربران کمتجربه لحیمکاری دقیق ممکن است کمی دشوار باشد.
بستهبندی
این محصول معمولاً شامل:
- کانکتور Micro USB نری سرکابلی مشکی
- کاور پلاستیک عایق
جمعبندی
سوکت نری Micro USB سرکابلی مشکی یک ابزار پرکاربرد برای ساخت کابلهای سفارشی و تعمیر کابلهای آسیبدیده است. این کانکتور با طراحی مقاوم، نصب آسان و قیمت مقرونبهصرفه برای پروژههای مختلف الکترونیکی، DIY و تعمیرات روزمره کاملاً ایدهآل است.
