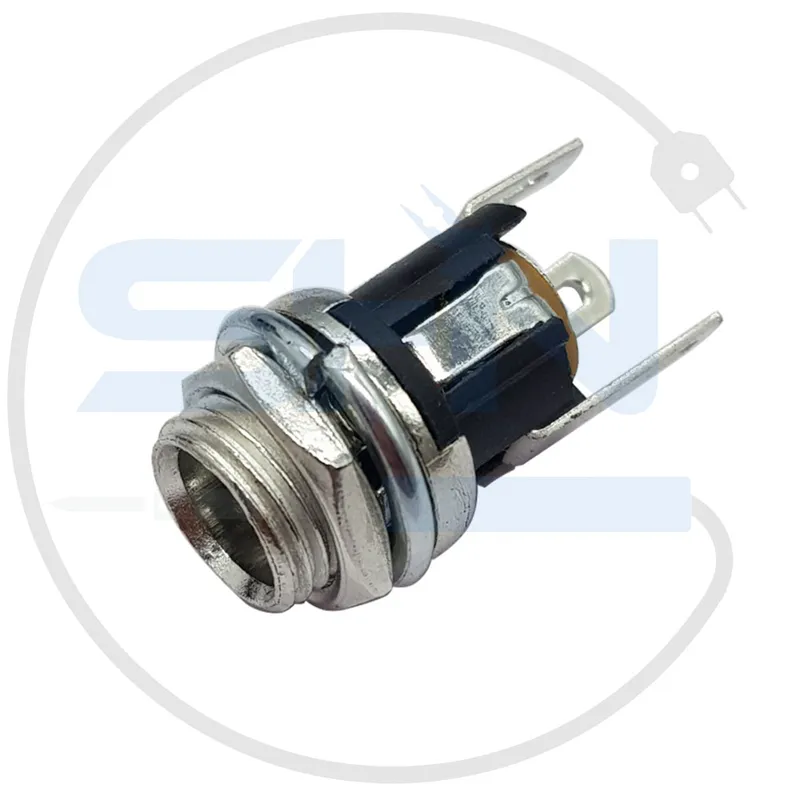

جک آداپتور روپنلی مدل DC-025M سایز 5.5x2.1 میلی‌متر

جک آداپتور روپنلی DC-025M یک قطعه‌ی الکترونیکی استاندارد و باکیفیت برای اتصال آداپتورهای DC به مدارها و دستگاه‌های مختلف است. طراحی این جک به‌صورتی است که به راحتی در پنل‌ها یا محفظه دستگاه‌ها نصب می‌شود و اتصال ایمن و پایداری را برای منبع تغذیه ایجاد می‌کند.

مشخصات فنی

• مدل: DC-025M
• نوع جک: روپنلی (قابل نصب در پنل یا کیس)
• اندازه پین داخلی: 2.1 میلی‌متر
• قطر خارجی جک: 5.5 میلی‌متر
• جریان قابل تحمل: حداکثر 3 آمپر
• ولتاژ قابل تحمل: حداکثر 30 ولت DC
• جنس بدنه: پلاستیک مقاوم به حرارت و فلز رسانا (آلیاژ برنج با روکش نیکل یا قلع)
• نوع اتصال به مدار: دارای ترمینال پایه لحیم‌کاری برای نصب و اتصال به مدار یا سیم
• رنگ بدنه: مشکی با اجزای فلزی نقره‌ای

ویژگی‌ها

1. نصب آسان در پنل:
   • طراحی روپنلی این جک امکان نصب راحت در قاب یا پنل دستگاه‌ها را فراهم می‌کند.
2. ابعاد استاندارد:
   • قابل استفاده با اکثر آداپتورهای استاندارد DC با سایز 5.5x2.1 میلی‌متر.
3. کیفیت ساخت بالا:
   • استفاده از مواد باکیفیت برای تحمل حرارت، ضربه و کارکرد طولانی‌مدت.
4. جریان‌دهی مطمئن:
   • مناسب برای کاربردهای سبک و نیمه‌سنگین با جریان حداکثر 3 آمپر.
5. اتصالات محکم:
   • امکان ایجاد اتصال الکتریکی پایدار بدون ایجاد قطعی یا نویز.
6. سازگاری بالا:
   • قابل استفاده با اکثر دستگاه‌های الکترونیکی مانند بردهای مدار چاپی (PCB)، دستگاه‌های DIY، تجهیزات صنعتی و آموزشی.

کاربردها

1. اتصال آداپتور DC به مدار:
   • مناسب برای انتقال برق از آداپتور به پروژه‌های الکترونیکی.
2. پروژه‌های DIY و رباتیک:
   • گزینه‌ای ایده‌آل برای تغذیه ربات‌ها و پروژه‌های خانگی.
3. مصارف صنعتی:
   • استفاده در ساخت یا تعمیر دستگاه‌های صنعتی کوچک و متوسط.
4. جایگزینی قطعات قدیمی یا خراب:
   • امکان تعمیر دستگاه‌های خراب با استفاده از این جک.
5. تجهیزات آزمایشگاهی:
   • منبع تغذیه بردهای آزمایشی یا پروژه‌های آموزشی.

مزایا

• استفاده آسان: امکان نصب سریع و راحت در انواع پنل‌ها و قاب‌ها.
• اتصالات پایدار: جلوگیری از قطعی یا ضعف در انتقال جریان.
• سازگاری استاندارد: با تمام آداپتورهای دارای پین 2.1 میلی‌متر و قطر 5.5 میلی‌متر سازگار است.
• طول عمر بالا: کیفیت ساخت مناسب برای استفاده طولانی‌مدت.
• تحمل جریان و ولتاژ مناسب: قادر به پشتیبانی از جریان و ولتاژ‌های متداول در پروژه‌های الکترونیکی.

محدودیت‌ها

1. جریان حداکثر 3 آمپر:
   • برای تجهیزاتی که نیاز به جریان بیش از 3 آمپر دارند مناسب نیست.
2. نیاز به لحیم‌کاری:
   • نصب این جک نیازمند لحیم‌کاری برای اتصال به مدار است.
3. استفاده در ولتاژ DC:
   • برای جریان‌های AC یا ولتاژهای بسیار بالا طراحی نشده است.

نکات نصب و استفاده

1. انتخاب مکان نصب:
   • قبل از نصب، محل قرارگیری جک را مشخص و سوراخ مناسب روی بدنه یا پنل ایجاد کنید.
2. لحیم‌کاری اتصالات:
   • پایه‌های مثبت و منفی جک را به دقت به سیم‌ها یا مدار PCB لحیم کنید.
3. توجه به قطبیت:
   • هنگام اتصال به مدار، قطب مثبت (پین داخلی) و منفی (بدنه خارجی) را درست متصل کنید.
4. محکم کردن جک:
   • با استفاده از مهره یا ابزارهای نگه‌دارنده، جک را به‌صورت محکم در پنل یا قاب ثابت کنید.
5. آزمایش اتصال:
   • پس از نصب، با یک آداپتور خروجی جریان را بررسی کنید تا از عملکرد صحیح اطمینان حاصل شود.

نکات ایمنی

1. از وارد آوردن فشار یا ضربه به جک خودداری کنید، زیرا ممکن است باعث شل شدن اتصالات شود.
2. هنگام لحیم‌کاری، از تماس مستقیم حرارت زیاد به بدنه جک اجتناب کنید.
3. جک را برای ولتاژ یا جریان بیشتر از مقدار توصیه شده استفاده نکنید، زیرا ممکن است باعث گرم شدن بیش از حد یا آسیب به مدار شود.
4. در صورت خرابی یا خم شدن پین، جک را تعویض کنید تا از اتصالات نادرست و آسیب دیدن دستگاه جلوگیری شود.

جمع‌بندی

جک آداپتور روپنلی DC-025M، به دلیل طراحی مناسب، نصب آسان و سازگاری با آداپتورهای استاندارد 5.5x2.1 میلی‌متر، گزینه‌ای عالی برای تامین برق مدارها و دستگاه‌های الکترونیکی است. این جک به‌ویژه برای پروژه‌های DIY، رباتیک، و تعمیرات دستگاه‌ها مناسب بوده و با قیمتی مقرون‌به‌صرفه، نصب راحت و طول عمر بالا انتخابی ایده‌آل محسوب می‌شود.
