جک پاور نری روپنلی کلیددار فیوزدار جاپیچدار AC-01A

همه‌کاره برای برق‌رسانی ایمن دستگاه‌های الکترونیکی

معرفی محصول

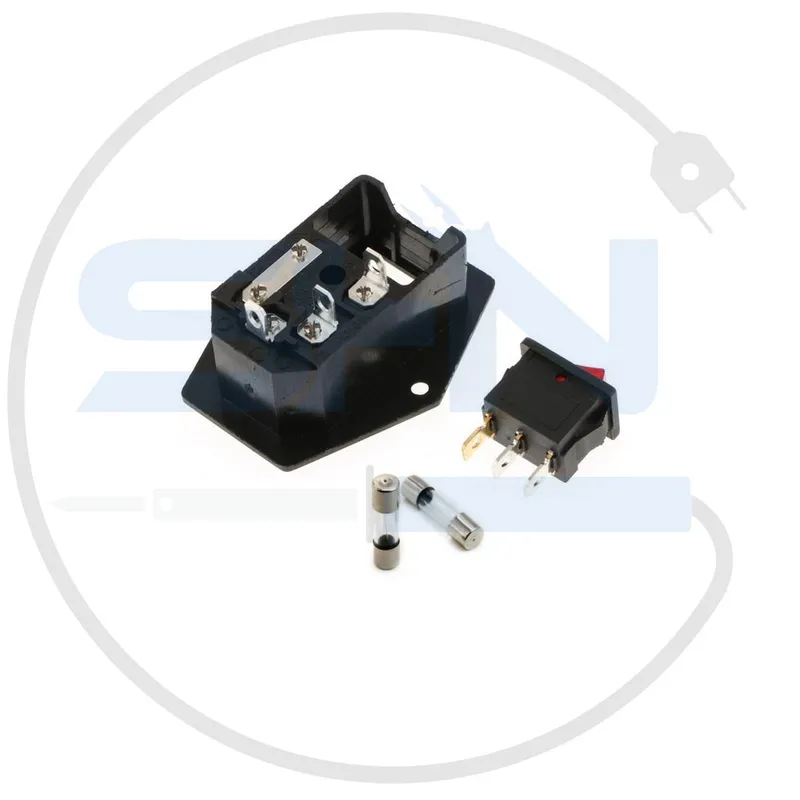

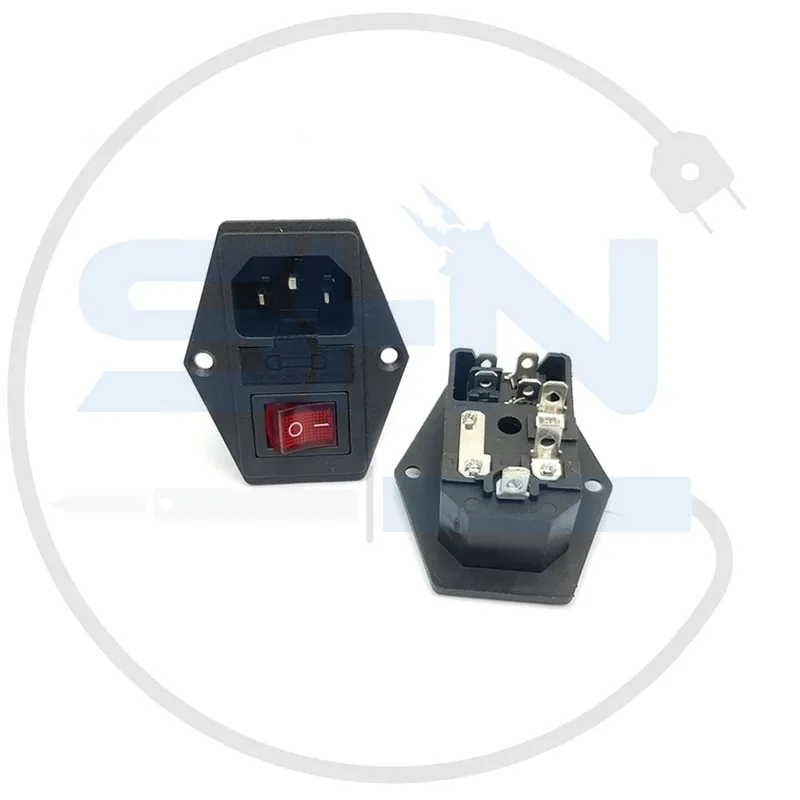

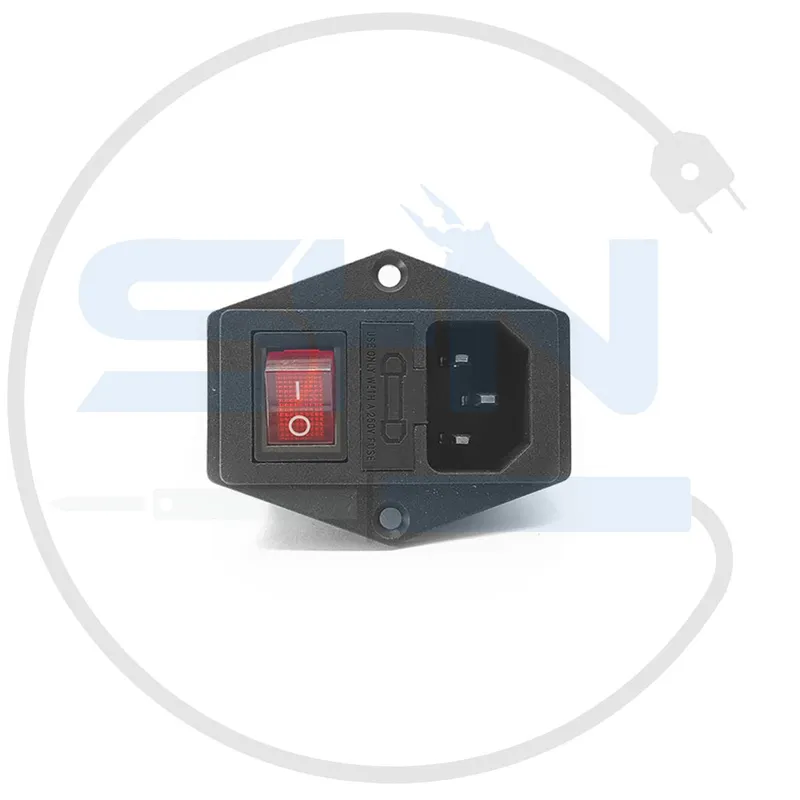

جک پاور نری روپنلی کلیددار فیوزدار جاپیچدار مدل AC-01A یک قطعه اتصال برق پرکاربرد و چندکاره است که مخصوص نصب پنلی روی دستگاه‌های الکترونیکی و برقی طراحی شده است. این قطعه علاوه بر ایجاد ورودی برق نری نوع کامپیوتری (IEC C14)،‌ دارای کلید قطع و وصل، هولدر (جایگاه) فیوز شیشه‌ای و ترمینال‌های جاپیچدار برای سهولت نصب و افزایش سطح ایمنی است. وجود کلید روی پنل، امکان قطع و وصل جریان برق اصلی دستگاه را بدون نیاز به قطع کردن کابل یا دوشاخه فراهم می‌آورد و فیوز داخلی نیز نقش محافظتی در برابر افزایش جریان یا اتصال کوتاه ایفا می‌کند.

مشخصات فنی

• نوع ورودی: نری پاور استاندارد IEC 320 C14
• کلید: کلید دو حالته قطع/وصل (روشن/خاموش)
• محل فیوز: هولدر فیوز شیشه‌ای (معمولاً سایز 5×20 میلی‌متر، اغلب 6.3A یا 10A بسته به کاربرد)
• ترمینال اتصال: جاپیچدار (پیچ‌دار برای نصب آسان سیم)
• حداکثر جریان قابل تحمل: 10 آمپر
• حداکثر ولتاژ: 250 ولت AC
• جنس بدنه: ساخته شده از پلاستیک محکم، عایق و نسوز
• نوع نصب: روی پنل (روپنلی)، مناسب برای کار درون جعبه، رک یا بدنه دستگاه
• ابعاد متداول برش پنل: تقریباً 27 × 32 میلی‌متر (لطفاً با دیتاشیت دقیق چک شود)

ویژگی‌ها

• ترکیب ورودی نری پاور، کلید قطع و وصل و جای فیوز در یک قطعه
• عدم نیاز به کابل‌کشی اضافه برای کلید و فیوز
• نصب بسیار آسان و سریع با پیچ یا خار روی دستگاه
• امنیت بالا به لطف وجود فیوز قابل تعویض
• انتقال مطمئن برق و جلوگیری از شوک یا اتصال کوتاه
• مناسب برای سیم‌بندی با سیم افشان یا مفتول
• مقدارکمی فضا اشغال میکند و موجب زیبایی  پنل دستگاه می شود
• قابلیت سرویس سریع فیوز بدون نیاز به بازکردن بدنه دستگاه

کاربردها

• منابع تغذیه و شارژر صنعتی
• کیس تجهیزات صوتی، آمپلی‌فایر و رک‌های صوتی
• UPS و استابیلایزر
• دستگاه‌های آزمایشگاهی و ابزار دقیق
• انواع تجهیزات مخابراتی و شبکه
• کاربردی برای جعبه‌های برق و اتوماسیون صنعتی
• لوازم خانگی و انواع دستگاه نیازمند ورودی ایمن برق

مزایا

• ایمنی مضاعف: فیوز داخلی از دستگاه و مصرف‌کننده در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کند
• کاربری راحت: تنها با یک کلید برق کل دستگاه را روشن یا خاموش کنید
• سیم‌بندی ساده: ترمینال‌های پیچ‌دار نصب را سریع و بی‌دردسر می‌کنند
• صرفه‌جویی فضا: جایگزین سه قطعه (ورودی برق، کلید و فیوز) با یک محصول
• طراحی ظاهری به شکل زیبا وتخصصی برای پنل دستگاه می باشد

نحوه نصب

1. برش پنل دستگاه را مطابق ابعاد استاندارد جک انجام دهید.
2. جک AC-01A را در جای خود روی پنل مستقر کنید.
3. سیم‌های برق (فاز، نول، ارت) را به ترمینال‌های مربوط روی جک پیچ کنید و محکم ببندید.
4. کلید را تست کنید و فیوز مناسب را در جایگاه قرار دهید.
5. دستگاه به برق متصل شود وحتما لازم است که کاردهی کلید و فیوز قبل از استفاده نهایی چک شود.

نکات ایمنی

• همیشه قبل از سیم‌بندی برق دستگاه را قطع کنید.
• از فیوز با جریان مناسب با دستگاه استفاده کنید.
• اتصال سیم ارت (زمین) را فراموش نکنید.
• پس از نصب، با مولتی‌متر صحت اتصال و ایزوله بودن را تست نمایید.
• خوب است که در فضاهای صنعتی یا حساس نسبت به  مدل‌های استاندارد  مطمئن شوید.

جمع‌بندی

جک پاور نری روپنلی کلیددار فیوزدار جاپیچدار AC-01A یک راهکار هوشمند، ایمن و مقرون‌به‌صرفه برای ورودی برق دستگاه‌های شماست. با ترکیب ورودی نری پاور، کلید و فیوز در یک مجموعه، سیم‌کشی و مونتاژ را ساده‌تر می‌کند و امنیت مدار را تا حد زیادی بالا می‌برد. این قطعه یک انتخاب حرفه‌ای برای سازندگان و تعمیرکاران تجهیزات برقی، آزمایشگاهی و صنعتی است.
