نام محصول:

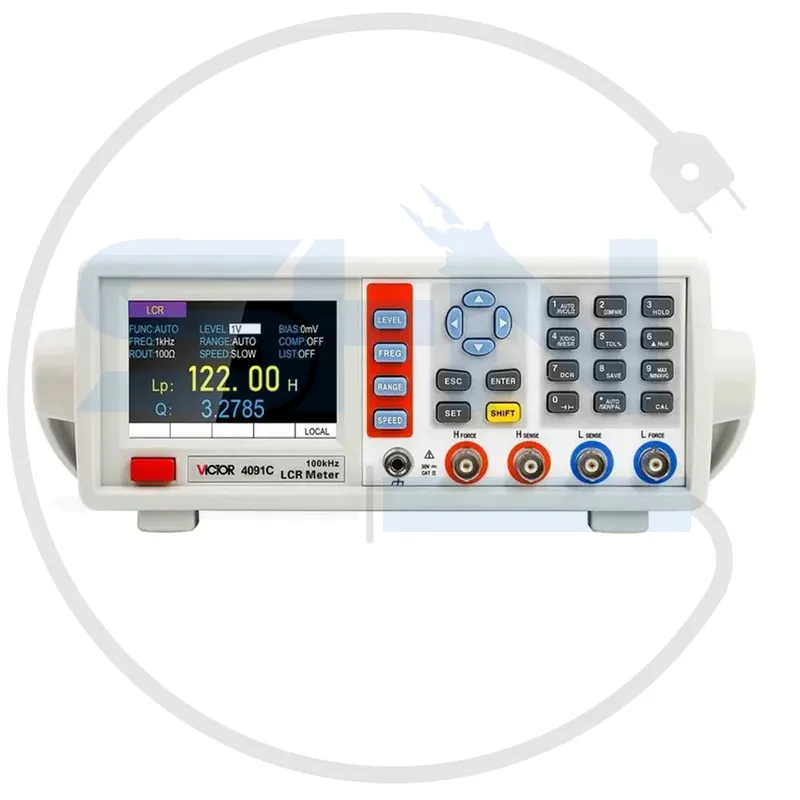

LCR متر دیجیتال رومیزی ویکتور مدل VICTOR 4091C

نام انگلیسی:

VICTOR 4091C Desktop Digital LCR Meter

توضیحات کلی

LCR متر دیجیتال VICTOR 4091C یکی از ابزارهای تخصصی و حرفه‌ای برای اندازه‌گیری پارامترهای مهم الکتریکی از جمله اندوکتانس (L)، خازن © و مقاومت ® است. این دستگاه با طراحی رومیزی و قابلیت ارائه نتایج بسیار دقیق، یک گزینه عالی برای آزمایشگاه‌های الکترونیک، تعمیرات حرفه‌ای و مهندسی برق محسوب می‌شود. استفاده از این ابزار برای ارزیابی کارایی قطعات الکترونیکی ضروری است و با صفحه نمایش دیجیتال بزرگ و رابط کاربری پیشرفته، کار با آن ساده و لذت‌بخش شده است.

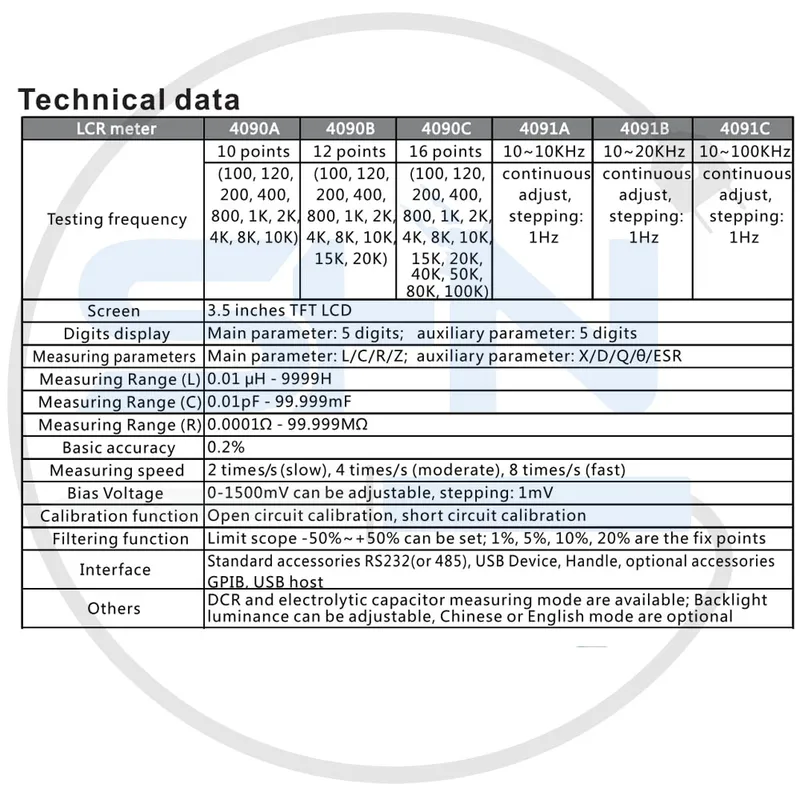

مشخصات فنی

• مدل: VICTOR 4091C
• اندازه‌گیری پارامترها: اندوکتانس (L)، خازن ©، مقاومت ®
• محدوده اندازه‌گیری:
  • اندوکتانس: 20uH تا 200H
  • خازن: 1pF تا 200mF
  • مقاومت: 1Ω تا 200MΩ
• ولتاژ کاری: AC 220V
• صفحه نمایش: LCD دیجیتال بزرگ با وضوح بالا
• فرکانس تست: 100Hz، 1kHz، 10kHz، 100kHz
• دقت اندازه‌گیری: ±0.2%
• سبک طراحی: رومیزی با ابعاد جمع‌وجور
• رابط کاربری: بسیار ساده و مناسب برای کاربران حرفه‌ای و نیمه‌حرفه‌ای

ویژگی‌ها

1. اندازه‌گیری دقیق و سریع پارامترهای L، C و R در فرکانس‌های مختلف.
2. صفحه نمایش دیجیتال بزرگ با خوانایی بالا.
3. طراحی رومیزی و مناسب برای آزمایشگاه‌ها و محیط‌های کاری حرفه‌ای.
4. قابلیت اندازه‌گیری با دقت بالا برای ارزیابی قطعات حساس.
5. تنظیمات خودکار و دستی برای گستره اندازه‌گیری.
6. پشتیبانی از محدوده وسیع مقادیر برای کاربردهای متنوع.

کاربردها

• ارزیابی و تست خازن‌ها، سلف‌ها و مقاومت‌ها در پروژه‌های الکترونیکی.
• استفاده در آزمایشگاه‌های الکترونیک برای تحقیقات و توسعه.
• تعمیر و عیب‌یابی تجهیزات الکترونیکی حرفه‌ای.
• اندازه‌گیری دقیق در طراحی و تولید مدارهای چاپی (PCB).
• آموزش و آموزش عملی در حوزه برق و الکترونیک.

مزایا

• دقت بسیار بالا در اندازه‌گیری.
• قابلیت اندازه‌گیری در فرکانس‌های مختلف.
• طراحی مقاوم و مناسب برای استفاده طولانی‌مدت.
• صفحه نمایش خوانا و بزرگ برای مشاهده مقادیر اندازه‌گیری شده.
• رابط کاربری ساده که امکان دسترسی سریع به تنظیمات را فراهم می‌کند.

محدودیت ها

• نیاز به ولتاژ AC 220V برای عملکرد (غیر قابل استفاده برای باتری یا محیط‌های قابل حمل).
• طراحی رومیزی ممکن است برای افراد علاقه‌مند به ابزارهای قابل حمل کاربردی نباشد.
• قیمت نسبتاً بالاتر در مقایسه با مدل‌های ساده‌تر.

نحوه استفاده

1. راه‌اندازی اولیه:

   • دستگاه را به منبع تغذیه 220 ولت AC متصل کنید.
   • بررسی کنید که همه کابل‌ها و پروب‌های مناسب به درستی وصل شده باشند.

2. انتخاب فرکانس تست:

   • از دکمه‌های کنترلی برای تنظیم فرکانس مورد نیاز (100Hz، 1kHz، 10kHz، 100kHz) استفاده کنید.

3. اتصال قطعه:

   • قطعه‌ای که می‌خواهید پارامترهای الکتریکی آن اندازه‌گیری شود را به پروب‌های دستگاه وصل کنید.

4. خواندن مقادیر:

   • روی صفحه نمایش دیجیتال دستگاه مقدار مقادیر اندوکتانس، خازن یا مقاومت نمایش داده می‌شود.

نکات ایمنی

• دستگاه را فقط به منبع تغذیه استاندارد 220V AC متصل کنید.
• از تماس مستقیم دست با پروب‌ها و قسمت‌های حساس دستگاه در حین کار خودداری کنید.
• برای جلوگیری از آسیب به قطعات یا دستگاه، قطعات مورد آزمایش باید کاملاً سالم باشند.
• دستگاه را دور از رطوبت و تابش مستقیم نور خورشید نگهداری کنید.

نتیجه‌گیری

LCR متر دیجیتال VICTOR 4091C، با طراحی رومیزی و قابلیت اندازه‌گیری دقیق پارامترهای الکتریکی در فرکانس‌های مختلف، انتخابی عالی برای مهندسان و تکنسین‌های برق و الکترونیک است. این ابزار با قابلیت‌های پیشرفته و کاربری آسان، برای آزمایشگاه‌ها و محیط‌های حرفه‌ای ایده‌آل است و دقت بالای آن در اندازه‌گیری، اعتماد به عملکرد قطعات الکترونیکی را افزایش می‌دهد.
