توضیحات کلی:

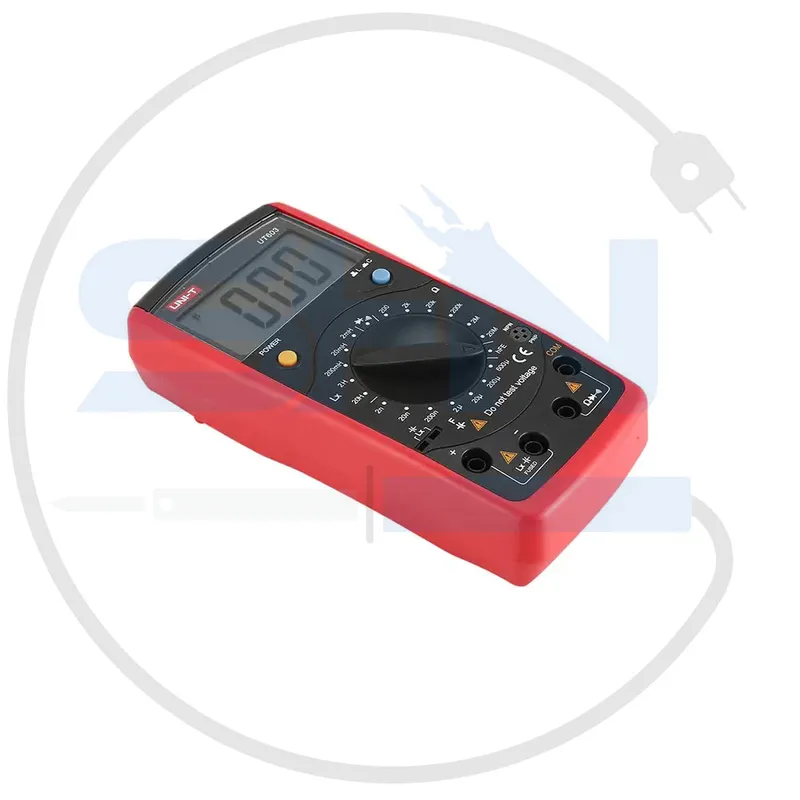

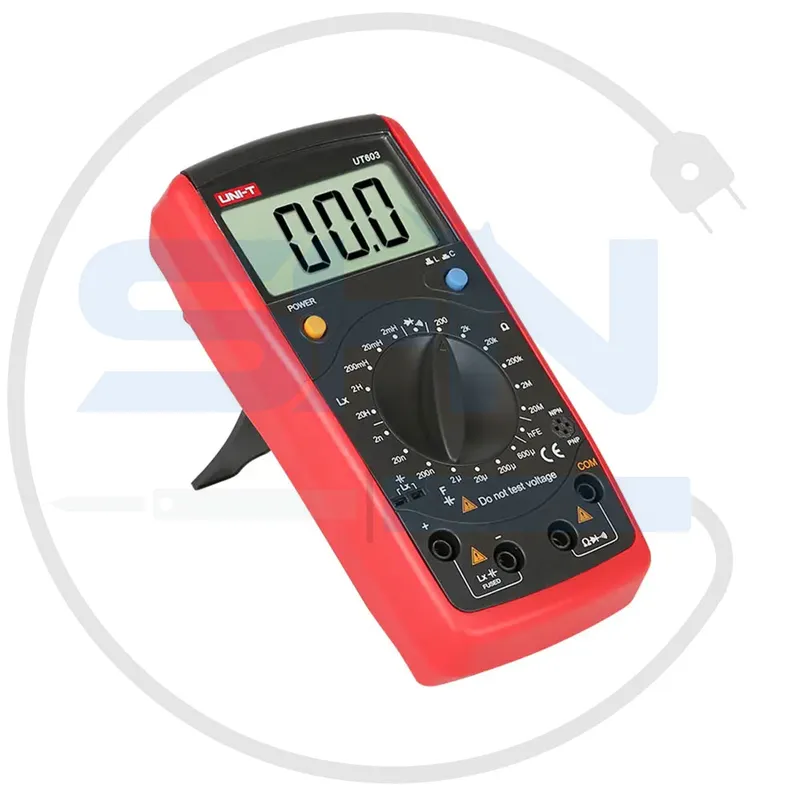

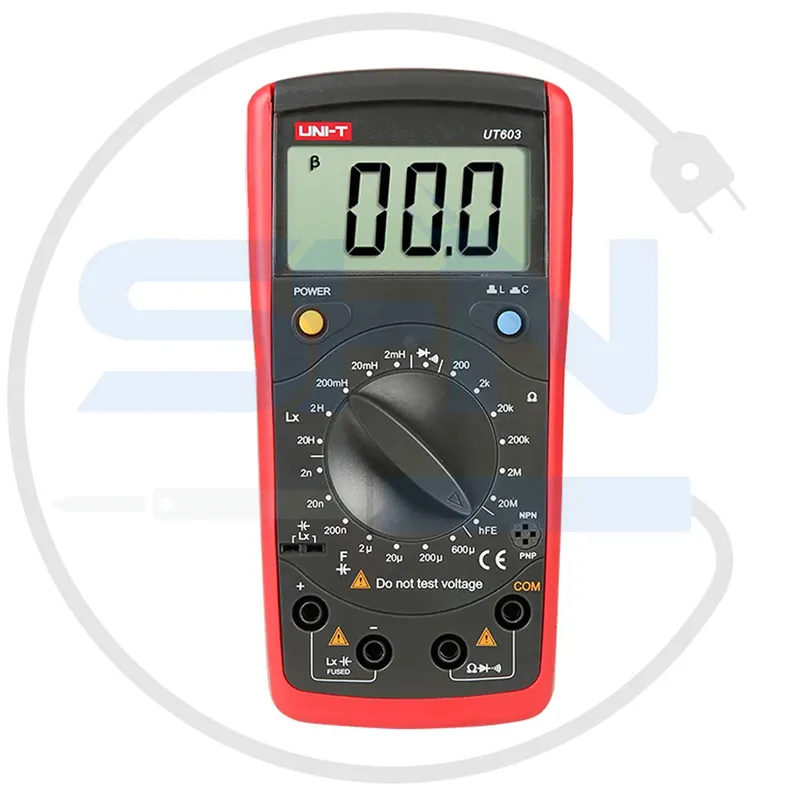

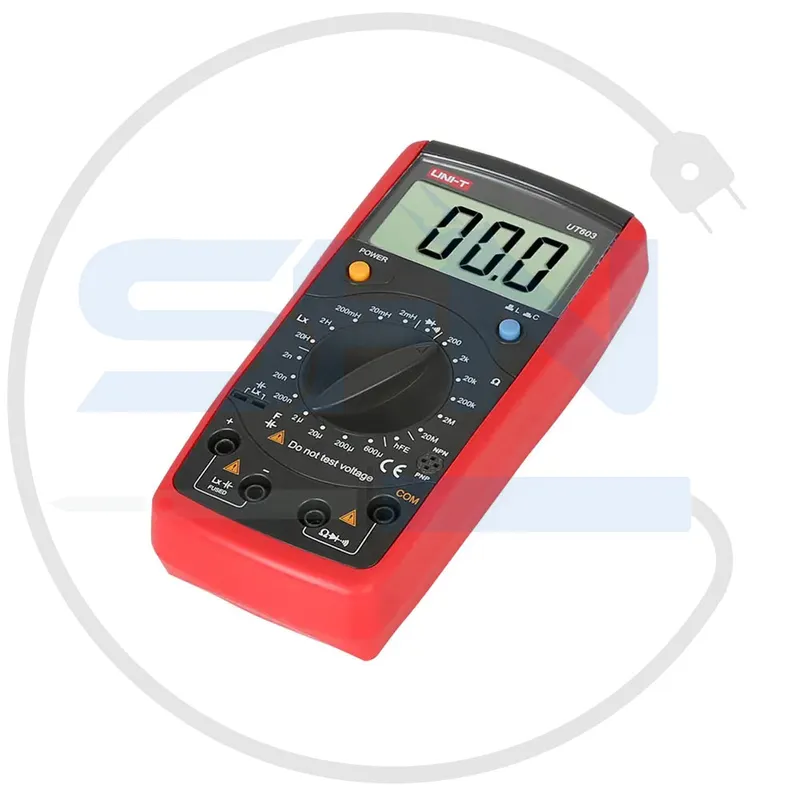

LCR متر دیجیتال UNI-T مدل UT603 یک ابزار اندازه‌گیری حرفه‌ای است که برای بررسی مشخصات سلف (L)، خازن ©، و مقاومت ® طراحی شده است. این دستگاه انتخابی ایده‌آل برای تکنسین‌ها، مهندسین الکترونیک و کاربران آزمایشگاهی است تا عملکرد و کیفیت قطعات الکترونیکی را با دقت بالا ارزیابی کنند. UT603 با طراحی مناسب، دقت بالا و رابط کاربری ساده، یکی از مدل‌های پرطرفدار در تست قطعات الکتریکی است.

مشخصات فنی:

1. اندازه‌گیری مقاومت ®:

   • محدوده: 0.1Ω تا 2000MΩ
   • دقت: ±(0.8%+1)

2. اندازه‌گیری ظرفیت خازن ©:

   • محدوده: 1pF تا 100mF
   • دقت: ±(4.0%+3)

3. اندازه‌گیری اندوکتانس سلف (L):

   • محدوده: 1µH تا 10H
   • دقت: ±(2.5%+5)

4. صفحه نمایش:

   • LCD با وضوح 1999 عددی
   • خواندن ساده و شفاف در محیط‌های مختلف

5. منبع تغذیه:

   • 1 عدد باتری 9 ولتی (6F22)

6. سرعت نمونه‌برداری:

   • 3 بار در هر ثانیه

7. اندازه و وزن دستگاه:

   • ابعاد: 180×83×32 میلی‌متر
   • وزن: 300 گرم

8. خاموشی خودکار:

   •  باداشتن قابلیت خاموشی خودکار زمانی که دستگاه بلااستفاده باشد برای کمتر مصرف شدن باتری خاموش میشود.

ویژگی‌های کلیدی:

1. چندمنظوره بودن:
   قابلیت اندازه‌گیری مقاومت، خازن و سلف، که نیازهای متعدد کاربر را در یک دستگاه پوشش می‌دهد.

2. دقت بالا:
   طراحی حرفه‌ای با دقت مناسب برای ارزیابی کیفیت قطعات الکترونیکی.

3. صفحه نمایش بزرگ و خوانا:
   ساخته شدن نمایشگر بزرگ وبا وضوح بالا کمک میکند به راحتی مقادیر اندازه گیری شده قابل فهم باسد.

4. طراحی سبک و قابل‌حمل:
   ابعاد کوچک و وزن سبک دستگاه برای استفاده‌های سیار مناسب است.

5. خاموش شدن خودکار:
   ویژگی خاموشی خودکار دستگاه برای افزایش طول عمر باتری و صرفه‌جویی در مصرف انرژی.

کاربردها:

1. تست قطعات الکترونیکی:

   • اندازه‌گیری مقاومت، ظرفیت خازن و اندوکتانس برای بررسی سلامت قطعات.

2. تعمیرات الکتریکی و الکترونیکی:

   • تست عملکرد قطعات مختلف در مدارهای الکتریکی.

3. آزمایش‌های پژوهشی:

   • در آزمایشگاه‌های تخصصی الکترونیک برای اندازه‌گیری پارامترهای مختلف قطعات. جز ابزار های کاربردی و مهم بشمار میرود.

4. مونتاژ قطعات:

   • بررسی مشخصات دقیق قطعات قبل از نصب در مدارهای الکترونیکی.

مزایا:

1. کیفیت ساخت بالا:
   با طراحی همه پسند این دستگاه وداشتن بدنه محکم ووزن کمتر باعث کارایی بیشتر  آن شده.

2. رابط کاربری ساده:
   دکمه‌های واضح و کاربردی برای استفاده آسان حتی توسط کاربران آماتور.

3. اندازه‌گیری دقیق:
   دقت مناسب در اندازه‌گیری مقاومت، سلف و خازن با بازه گسترده.

4. خاموشی خودکار:
   کمک به کاهش مصرف انرژی در صورت عدم استفاده از دستگاه.

5. سبک و قابل‌حمل:
   راحتی حمل دستگاه برای تکنسین‌های سیار یا استفاده در محیط‌های مختلف.

معایب:

1. محدود بودن به قطعات خاص:
   این دستگاه تنها برای اندازه‌گیری مقاومت، سلف و خازن کاربرد داشته و قابلیت‌های دیگری مانند اندازه‌گیری ولتاژ یا جریان را ندارد.

2. نیاز به باتری:
   برای استفاده در ساعات طولانی  مقدار باتری 9 ولتی کم میباشد.

لوازم همراه:

1. دستگاه LCR متر UNI-T UT603
2. دفترچه راهنما
3. کابل‌های پروب تست
4. باتری 9 ولتی

نحوه استفاده:

1. روشن کردن دستگاه:
   ابتدا دستگاه را وصل کرده و کلید روشن دستگاه را فشار دهید.

2. انتخاب پارامتر موردنظر:
   با استفاده از دکمه‌ها یا کلید چرخان، حالت اندازه‌گیری مقاومت، اندوکتانس یا ظرفیت خازن را انتخاب کنید.

3. اتصال پروب‌ها به قطعه:

   • پروب‌های تست را به دو سر قطعه موردنظر متصل کنید.
   • مطمئن شوید اتصال بدون قطع و دقیق است.

4. خواندن مقدار:
   مقدار اندازه‌گیری شده بر روی صفحه LCD نمایش داده می‌شود.

5. خاموش کردن دستگاه:
   همیشه بعد ازتمام شدن کار برای جلوگیری از هدر رفتن باتری باید دستگاه خاموش شود.

نکات مهم:

1. تمیز نگه داشتن پروب‌ها:
   برای اینکه اندازه گیری دقیق تری داشته باشید باید پروب‌ها تمیز باشد

2. کار در محیط خشک:
   از این دستگاه در محیط‌های مرطوب یا گرد‌وغبار بالا استفاده نکنید.

3. عدم اتصال به مدار فعال:
   قطعات یا مدارهایی که برق دارند، ممکن است به دستگاه آسیب وارد کنند.

4. مطالعه دقیق دفترچه راهنما:
   استفاده صحیح و ایمن از دستگاه نیازمند رعایت تمامی نکات موجود در دفترچه راهنما است.

جمع‌بندی:

LCR متر دیجیتال UNI-T مدل UT603 ابزاری پرکاربرد و حرفه‌ای برای اندازه‌گیری مشخصات مقاومت، اندوکتانس، و ظرفیت خازن است. طراحی سبک، دقت بالا، و رابط کاربری ساده موجب شده این دستگاه برای آزمایشگاه‌ها، تعمیرات الکترونیکی و مونتاژ قطعات بسیار ایده‌آل باشد. قابلیت خاموشی خودکار و بازه گسترده اندازه‌گیری از دیگر مزایای این دستگاه هستند. .این LCRمتر با داشتن قیمت کمتر وکاربرد بالا جز مدل های محبوب و مناسب میباشد.
