توضیحات کلی:

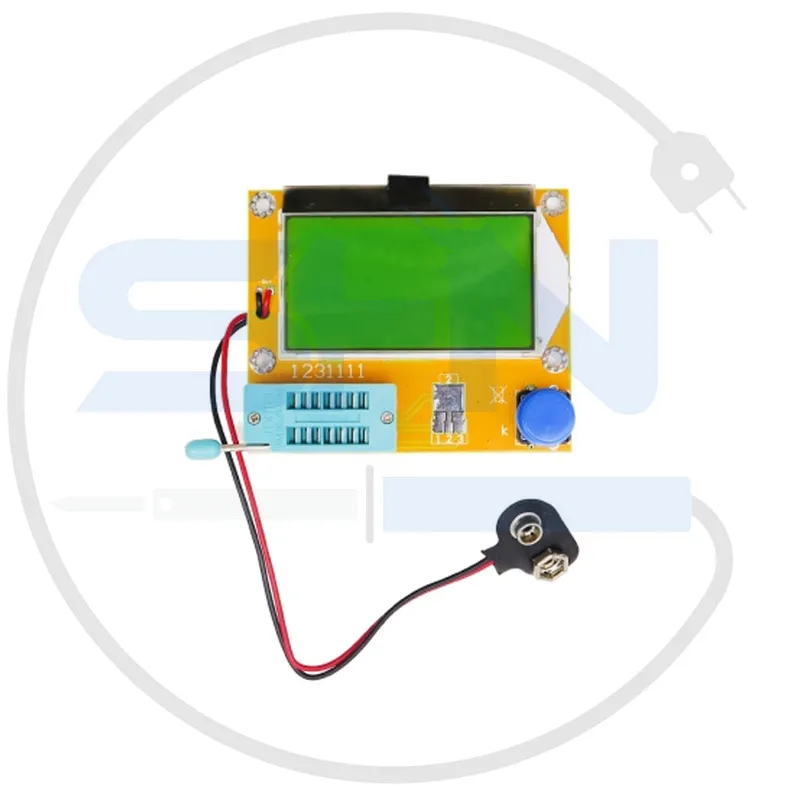

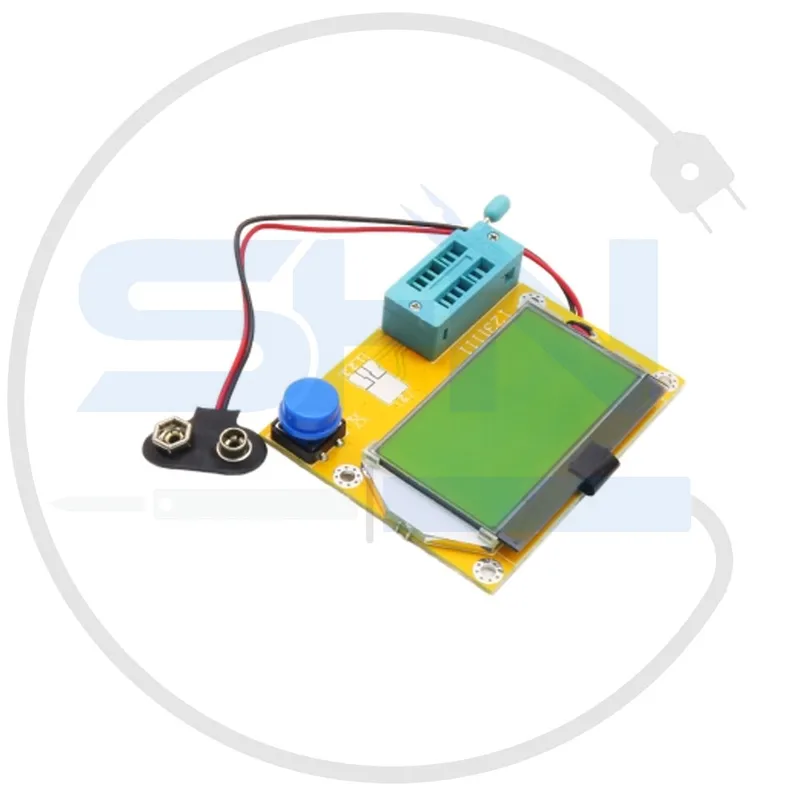

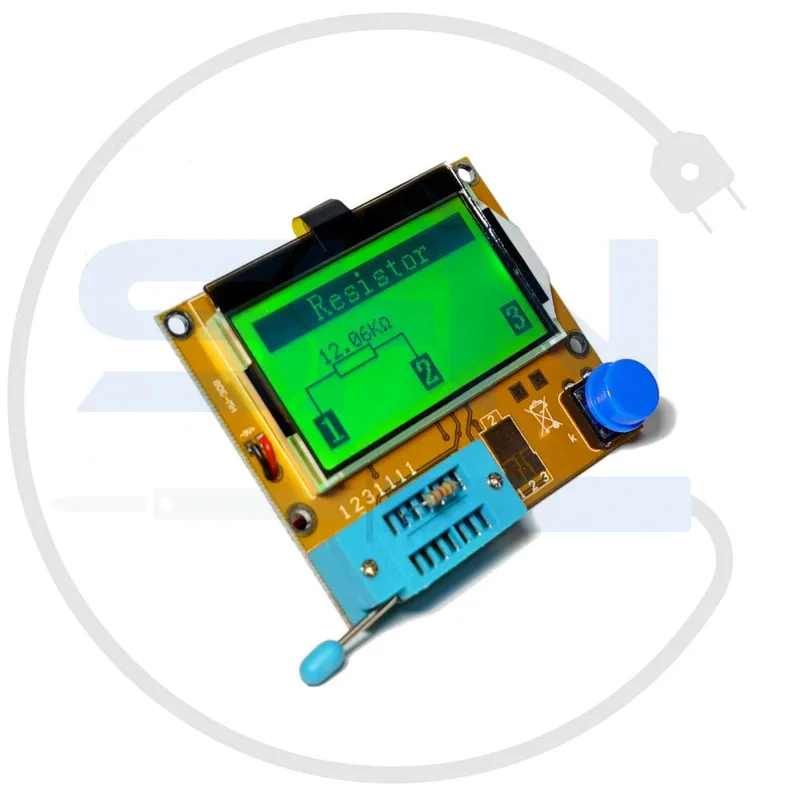

تستر قطعات الکترونیکی مدل LCR-T4 یک ابزار کاربردی برای تست و تحلیل قطعات الکترونیکی مختلف مانند مقاومت، خازن، دیود، ترانزیستور، سلف و بسیاری از قطعات الکترونیکی دیگر است. این دستگاه که به‌عنوان یک تستر چندمنظوره شناخته می‌شود، به کمک نمایشگر LCD قادر به نمایش مقادیر، مشخصات، و وضعیت کاری قطعه تحت تست است. ساختار ساده وعملکردهای بسیار این محصول قابلیت استفاده برای  مهندسان، تعمیرکاران، وافراد مبتدی در این زمینه را فراهم کرده.

مشخصات فنی:

1. مدل:

   • LCR-T4

2. نوع قطعات قابل تست:

   • مقاومت (Resistors)
   • سلف (Inductors)
   • خازن (Capacitors)
   • دیود (Diode)
   • ترانزیستور (Transistors: NPN, PNP, MOSFET)
   • تریستور (Thyristors)
   • دیودهای زنر
   • LED یا دیودهای نورانی
   • ولتاژ قطعات نیمه‌رسانا

3. دقت اندازه‌گیری:

   • دقت مناسب در بازه‌های اندازه‌گیری قطعات مختلف.

4. نمایشگر:

   • برخورداری از نمایشگر LCD که به راحتی مفاهیم قابل مشاهده میباشد.

5. ولتاژ کاری:

   • تغذیه با باتری 9 ولتی یا اتصال مستقیم به منبع برق.

6. محل اتصال قطعات:

   • مجهز به پایه زرد رنگ مخصوص اتصال قطعات یا ترمینال‌های پین تست.

7. اندازه‌گیری خازن:

   • ظرفیت خازن از 1 پیکوفاراد (pF) تا چند میلی‌فاراد (mF).

8. اندازه‌گیری مقاومت:

   • بازه مقاومت از چند اهم (Ω) تا مگااهم (MΩ).

9. اندازه‌گیری سلف:

   • از چند میکروهانری (µH) تا میلی‌هانری (mH).

10. تشخیص نوع ترانزیستور:

    • قابلیت شناسایی نوع ترانزیستور و مشخصات پایه‌ها (Emitter، Base، Collector).

11. نوع اندازه‌گیری دیود:

    • نمایش ولتاژ عبور دیود و تشخیص جهت‌گیری (آند و کاتد).

12. وزن و ابعاد:

    • وزن سبک و طراحی کوچک برای حمل آسان.

      محدوده اندازه‌گیری قطعات قابل تست در مدل LCR-T4

      این تستر قابلیت اندازه‌گیری قطعات مختلف را در بازه‌های زیر دارد:

      ---

      1. مقاومت (Resistors):

محدوده اندازه‌گیری:

از 0.1 اهم (Ω) تا 50 مگااهم (MΩ)

دقت:

بسیار مناسب برای مقاومت‌های کوچک و بزرگ.

1. • ---

     2. خازن (Capacitors):

محدوده اندازه‌گیری:

از 1 پیکوفاراد (pF) تا 100 میلی‌فاراد (mF)

حداقل مقدار اندازه‌گیری:

1pF

دقت بالا در ظرفیت‌های کوچک و بزرگ:

مناسب برای بررسی خازن‌های حساس یا بزرگ مانند خازن‌های الکترولیتی.

1. • ---

     3. سلف (Inductors):

محدوده اندازه‌گیری:

از 0.01 میکروهانری (µH) تا 20 هنری (H)

قابلیت اندازه‌گیری همه انواع سلف:

از سلف‌های کوچک در مدارهای رادیویی تا سلف‌های بزرگ در مدارهای توان.

1. • ---

     4. دیود (Diodes):

قابلیت تست دیود:

نمایش ولتاژ بایاس مستقیم (Forward Voltage)

تشخیص نوع و جهت دیود (آند و کاتد)

بازه ولتاژ عبوری:

تا 4.5 ولت برای دیودهای استاندارد و زنر.

1. • ---

     5. ترانزیستور (Transistors):

قابلیت تست انواع ترانزیستور:

بررسی ترانزیستورهای NPN و PNP

تست MOSFET با کانال‌های N و P

پارامترهای قابل اندازه‌گیری:

hFE (Gain): ضریب تقویت جریان

ولتاژ آستانه (Threshold Voltage): برای MOSFET

بازه ولتاژ کاری:

تا 4.5 ولت

1. • ---

     6. دیود زنر (Zener Diodes):

ولتاژ تست:

تا 4.5 ولت (قابلیت شناسایی ولتاژ شکست زنر در این بازه).

1. • ---

     7. LED (دیود نورانی):

قابلیت تست LED:

نمایش ولتاژ بایاس مستقیم (Forward Voltage).

اندازه‌گیری جریان و ولتاژ:

مخصوص دیودهای نورانی استاندارد یا پرقدرت.

1. • ---

     8. تریستور (Thyristor):

قابلیت تشخیص:

بررسی تریستورهای کوچک و شناسایی پایه‌ها (Gate, Cathode, Anode).

1. • ---

     9. رله‌ها و قطعات نیمه‌رسانا (Semiconductor Components):

قابلیت تست:

تست و شناسایی انواع رله‌های الکتریکی و قطعات کوچکی که ساختار نیمه‌رسانا دارند.

ویژگی‌ها:

1. چندمنظوره بودن:

   • قابلیت بررسی انواع قطعات با یک دستگاه میباشد.

2. دقت بالا:

   • اندازه‌گیری دقیق پارامترهای الکترونیکی قطعات.

3. صفحه‌نمایش کاربرپسند:

   • مجهز به LCD خوانا با نمایش اطلاعات قطعه تست‌شده.

4. تشخیص خودکار:

   • تستر قادر است به‌طور خودکار نوع قطعه و مشخصات آن را شناسایی کند.

5. سازگار با انواع قطعات الکترونیکی:

   • مناسب برای مهندسی، تعمیرات، و پروژه‌های تحقیقاتی.

6. طراحی آسان و ساده:

   • کارکرد راحت بدون نیاز به دانش تخصصی پیچیده.

7. قابلیت حمل:

   • سبک و قابل جابه‌جایی برای استفاده در محل‌های مختلف.

8. هزینه مناسب:

   • قیمت اقتصادی نسبت به امکانات بالا.

9. مصرف انرژی پایین:

   • استفاده اقتصادی از باتری برای صرفه‌جویی.

کاربردها:

1. تعمیرات الکترونیکی:

   • تست قطعات الکترونیکی برای تعمیر بردها و تجهیزات.

2. تحقیق و آموزش:

   • در مراکز آموزشی و آزمایشگاهی کاربردی می باشد.

3. طراحی و ساخت مدار:

   • تایید مشخصات قطعات قبل از استفاده در مدار.

4. اندازه‌گیری دقیق:

   • مفید برای شناسایی قطعات ناشناخته یا بررسی استاندارد بودن آن‌ها.

5. پروژه‌های DIY:

   • مناسب برای علاقه‌مندان به ساخت پروژه‌های الکترونیکی در خانه.

مزایا:

1. ابعاد کوچک و طراحی قابل حمل:

   • باساختار کوچک وکم فضا امکان استفاده در هر مکان را دارد.

2. قابلیت تست خودکار:

   • تشخیص خودکار نوع قطعات و پایه‌های آن.

3. اندازه‌گیری پارامترهای مختلف:

   • پوشش‌دهی کامل پارامترهای مهم قطعات الکترونیکی.

4. سرعت بالا:

   • اندازه‌گیری سریع و دقیق.

5. صفحه‌نمایش خوانا:

   • نمایش ساده اطلاعات برای سهولت استفاده.

6. قیمت مناسب:

   • مقرون‌به‌صرفه برای مهندسان و کاربران خانگی.

7. جایگزینی استاندارد تجهیزات گران‌قیمت:

   • آسان‌تر و ارزان‌تر از ابزارهای حرفه‌ای گران‌قیمت.

8. طول عمر باتری:

   • مصرف انرژی بهینه برای استفاده طولانی‌مدت.

معایب:

1. محدودیت در ولتاژ کاری:

   • فقط برای اندازه‌گیری ولتاژهای پایین مناسب است.

2. اندازه‌گیری محدود در برخی قطعات:

   • ممکن است بازه برخی قطعات مانند سلف‌ها محدود باشد.

3. ظرافت در استفاده:

   • در صورت عدم دقت و اتصال اشتباه، ممکن است قطعه یا دستگاه آسیب ببیند.

4. محدودیت در محیط‌های صنعتی سنگین:

   • به خوبی برای فعالیت های سبک جوابگو میباشد وبرای فعالیت های حرفه‌ای صنعتی ممکن است کافی نباشد.

5. نیاز به مهارت اولیه:

   • برای برخی کاربردها، دانش اولیه کار با قطعات الکترونیکی ضروری است.

نکات نگهداری:

1. تمیز نگه داشتن ترمینال‌ها:

   • سطح ترمینال‌ها را از آلودگی و گردوغبار دور نگه دارید.

2. استفاده صحیح از باتری:

   • در زمانی که از دستگاه استفاده نمی کنید ومدت آن طولانی می باشد باتری راخارج کنید تاعمر آن کاهش نیابد.

3. عدم اتصال قطعات ولتاژ بالا:

   • فقط قطعات با ولتاژ سازگار با دستگاه را تست کنید.

4. نگهداری در محل خشک:

   • دستگاه را از رطوبت و دمای بالا دور نگه دارید.

5. جلوگیری از فشار مکانیکی:

   • از وارد کردن فشار زیاد به نمایشگر یا اتصالات خودداری کنید.

جمع‌بندی:

تستر قطعات الکترونیکی مدل LCR-T4 یک ابزار ضروری و کارآمد برای مهندسان الکترونیک، دانشجویان، و علاقه‌مندان به الکترونیک است. با امکانات گسترده و قابلیت‌های دقیق خود، این تستر امکان آزمایش و تحلیل اکثر قطعات الکترونیکی را فراهم می‌کند. اگر به دنبال ابزاری چندمنظوره و قابل اعتماد با قیمت مناسب هستید، این مدل گزینه‌ای عالی برای شما خواهد بود.
