توضیحات کلی:

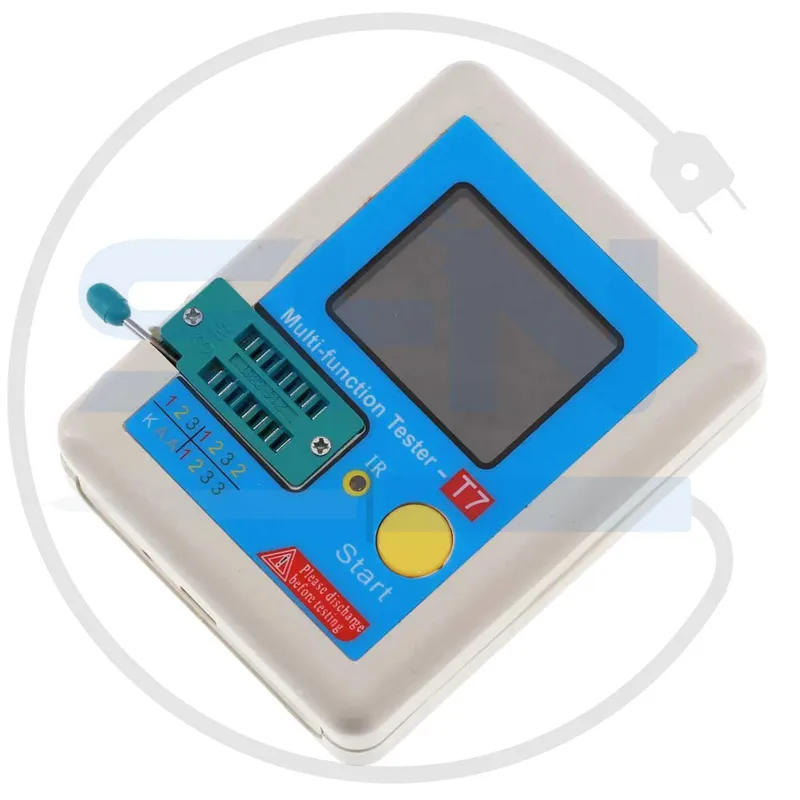

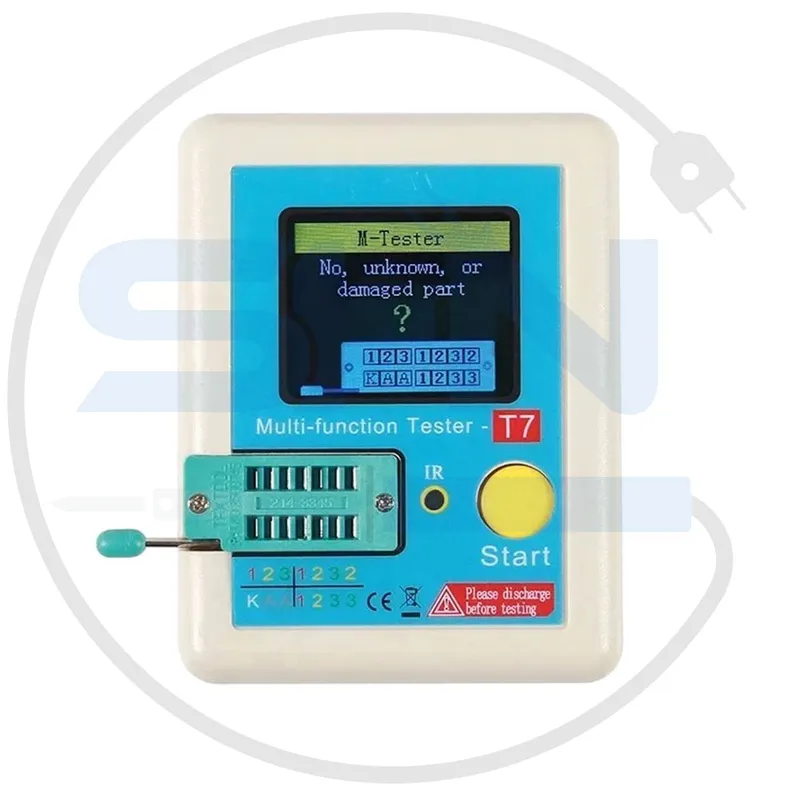

تستر قطعات LCR مدل T7 یک ابزار پیشرفته و کاربردی است که برای تست انواع قطعات الکترونیکی طراحی شده است. این دستگاه قابلیت شناسایی قطعات الکترونیکی (مانند مقاومت، خازن، سلف، دیود، ترانزیستور، MOSFET، و دیگر قطعات) و اندازه‌گیری پارامترهای مختلف آن‌ها را دارد. با استفاده از یک رابط کاربری ساده و صفحه‌نمایش رنگی، این تستر برای مهندسین، دانشجویان، تعمیرکاران و افراد فعال در حوزه الکترونیک بسیار مناسب است.

مشخصات فنی:

1. مدل:

   • T7 LCR Component Tester

2. نوع قطعات قابل تست:

   • مقاومت
   • خازن
   • سلف
   • دیود
   • ترانزیستور
   • MOSFET
   • SCR
   • IGBT
   • و دیگر قطعات نیمه‌هادی

3. صفحه نمایش:

   • LCD رنگی 1.8 اینچ
   • نمایش اطلاعات دقیق قطعات با وضوح بالا.

4. منبع تغذیه:

   • باتری لیتیومی داخلی با قابلیت شارژ از طریق پورت USB.

5. زمان پاسخ‌دهی:

   • تست و نمایش اطلاعات در حدود 2 تا 5 ثانیه.

6. ویژگی‌های اندازه‌گیری:

   • مقدار مقاومت (Ω)
   • ظرفیت خازن (F)
   • اندوکتانس (H)
   • مشخصات ترانزیستور و دیود (مانند ضریب تقویت و ولتاژ باندگپ).

7. اتصالات:

   • دارای پایه‌های تست استاندارد با پین‌های اتصال دقیق.

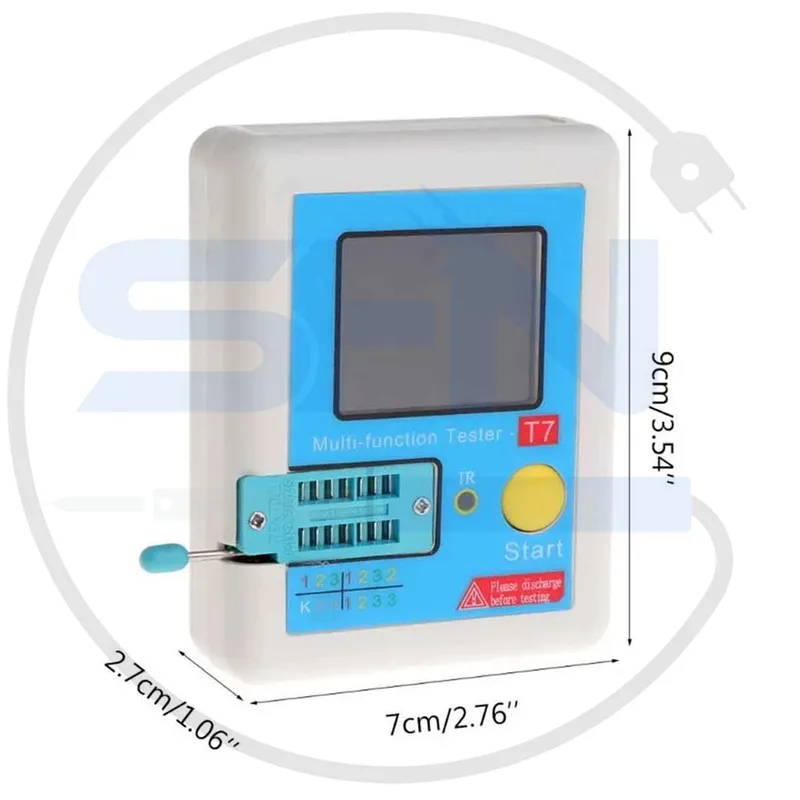

8. ابعاد:

   • طراحی به گونه ای میباشد که وزن دستگاه بصورتی باشد که بتوان آنرا به راحتی جابه جا کرد.

ویژگی‌های کلیدی:

1. تشخیص خودکار قطعات:

   • این تستر قادر به تشخیص نوع قطعه متصل شده به پین‌های دستگاه است و مشخصات مربوطه را نمایش می‌دهد.

2. صفحه نمایش رنگی:

   • اطلاعات قطعات به‌صورت واضح و دقیق روی صفحه‌نمایش رنگی دستگاه نشان داده می‌شود.

3. پشتیبانی از قطعات مختلف:

   • سازگار با انواع قطعات الکترونیکی اعم از غیرفعال و فعال.

4. زمان پاسخ سریع:

   • تست قطعات و نمایش پارامترهای آن‌ها تنها در چند ثانیه.

5. مجهز به باتری داخلی:

   • باتری لیتیومی قابل شارژ امکان استفاده طولانی‌مدت را فراهم می‌کند.

6. طراحی پرتابل:

   • ابعاد کوچک و سبک دستگاه کمک می‌کند تا به‌راحتی در هر محیطی استفاده شود.

7. دقت بالا:

   • اندازه‌گیری دقیق پارامترها و شناسایی تمامی ویژگی‌های قطعه.

8. دارای قابلیت خاموش شدن خودکار:

   • با قابلیت خاموشی خودکار کمک به مصرف انرژی کمتر میکند.

کاربردها:

1. ارزیابی و تست قطعات الکترونیکی:

   • اندازه‌گیری مشخصات فیزیکی و الکتریکی قطعات مانند ظرفیت خازن، مقدار مقاومت و مشخصات ترانزیستورها.

2. شناسایی قطعات ناشناخته:

   • مناسب برای تشخیص نوع قطعات الکترونیکی و ویژگی‌های آن‌ها.

3. تعمیرات دستگاه‌های الکترونیکی:

   • بررسی عملکرد و سلامت قطعات قبل از نصب یا جایگزینی آن‌ها.

4. آموزش الکترونیک:

   • یک ابزار کاربردی برای دانشجویان و علاقه‌مندان به یادگیری مدارهای الکترونیکی.

5. پروژه‌های مهندسی:

   • قابلیت تست حرفه‌ای جهت استفاده در طراحی و تحقیق مدارهای الکترونیکی.

مزایا:

1. قابلیت شناسایی خودکار:

   • نیازی به تنظیم دستی جهت تست قطعات وجود ندارد.

2. اندازه‌گیری سریع:

   • نمایش مشخصات دقیق در مدت کوتاه.

3. صفحه نمایش رنگی:

   • نمایش اطلاعات به‌صورت خوانا و واضح.

4. سبک و قابل‌حمل:

   • امکان حمل آسان و استفاده در محیط‌های مختلف.

5. پشتیبانی از قطعات متنوع:

   • مناسب برای انواع قطعات الکترونیکی، از ساده‌ترین تا پیشرفته‌ترین قطعات.

6. مصرف انرژی کم:

   • استفاده از باتری داخلی با عمربالا که به راحتی شارژ میشود.

معایب:

1. عدم پشتیبانی کامل از قطعات خاص:

   • ممکن است برخی قطعات خاص یا پیشرفته را به‌طور کامل شناسایی نکند.

2. محدودیت در اندازه‌گیری مقادیر بسیار بالا/پایین:

   • دستگاه ممکن است در اندازه‌گیری مقادیر خارج از محدوده استاندارد محدودیت داشته باشد.

3. صفحه نسبتاً کوچک:

   • اندازه صفحه موجب میشود اطلاعات روی صفحه نمایش برای برخی کاربران کوچک وکمی به سختی قابل خواندن باشد.

روش استفاده:

1. اتصال قطعه:

   • قطعه موردنظر را به گیرنده‌های تست دستگاه (پین‌ها یا کابل تست) متصل کنید.

2. روشن کردن دستگاه:

   • دکمه پاور را فشار دهید تا تستر روشن شود.

3. شناسایی قطعه:

   • دستگاه به‌صورت خودکار نوع قطعه را شناسایی کرده و نتایج مربوطه را نمایش می‌دهد.

4. خواندن نتایج:

   • اطلاعات مربوط به قطعه را روی صفحه‌نمایش مشاهده کنید (مانند مقدار مقاومت، ظرفیت خازن، یا ولتاژ قطعه).

5. خاموش کردن:

   • بعد از اتمام کار اگر دستگاه را به صورت دستی خاموش نکنید بصورت خودکار خاموش میشود.

جمع‌بندی:

تستر قطعات LCR مدل T7 یک ابزار کاربردی و پیشرفته برای بررسی و اندازه‌گیری قطعات الکترونیکی است.این محصول دارای صفحه‌نمایش رنگی ودقت بالا میباشد که با طراحی کوچک وسبک که قابل حمل باشد به خوبی برای تعمیرکاران، مهندسین، وحتی علاقه‌مندان به حوزه الکترونیک مناسب میباشد.
