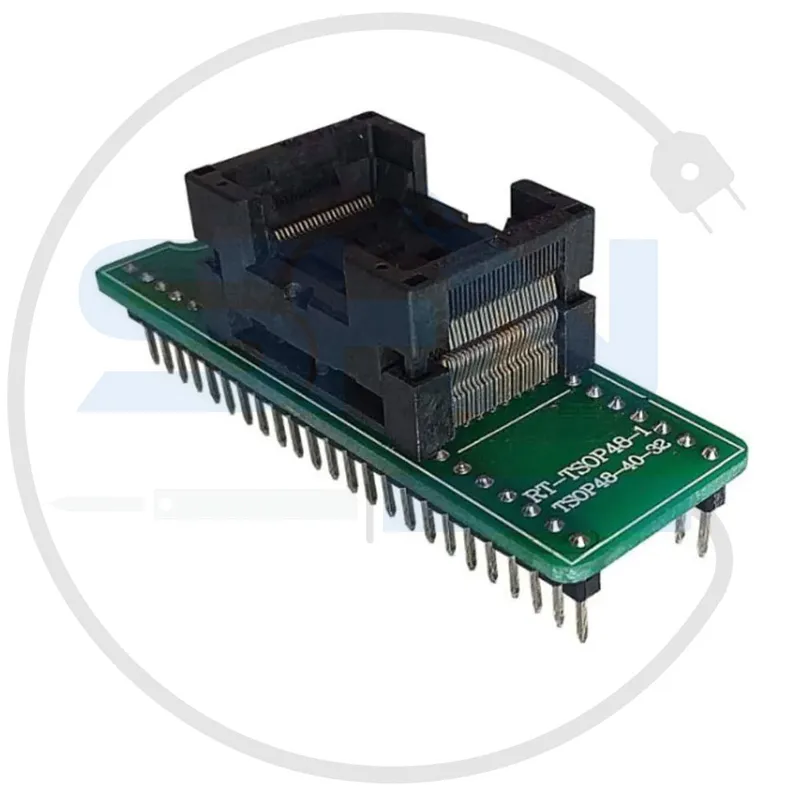

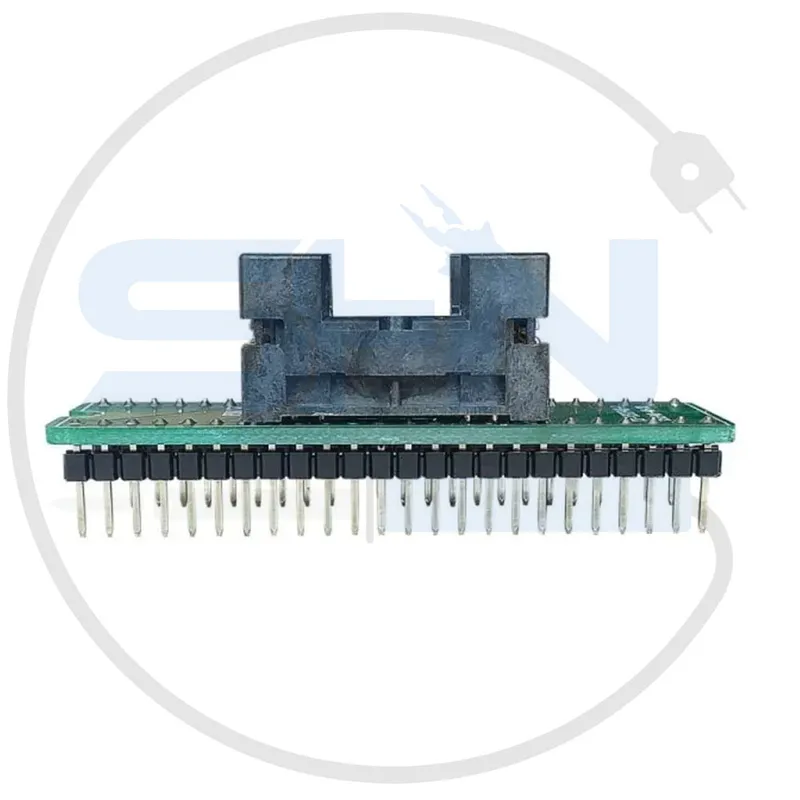

مبدل سوکت زیف 48 پایه (SOP48)

معرفی محصول

مبدل سوکت زیف (ZIF) مدل SOP48 یک ابزار کاربردی و حرفه‌ای است که برای تبدیل و خواندن تراشه‌های دارای بسته‌بندی SOP (Small Outline Package) با 48 پایه استفاده می‌شود. این سوکت زیف یک رابط بسیار کارآمد برای برنامه‌ریزی، تست و استخراج داده از انواع چیپ‌های حافظه (EEPROM، Flash Memory) و آی‌سی‌های میکروکنترلر در آزمایشگاه‌های الکترونیک یا مراکز تعمیرات تخصصی است. طراحی “Zero Insertion Force” (زیف) امکان قرار دادن و برداشتن تراشه بدون فشار یا آسیب به پین‌های آن را فراهم می‌کند.

مشخصات فنی

• مدل: SOP48 ZIF Adapter
• نوع بسته‌بندی قابل پشتیبانی: SOP 48-pin
• پین‌کانفیگ: خروجی مطابق با استاندارد DIP48 (دو ردیف 48 پایه)
• پین فاصله: استاندارد 0.635 میلی‌متر (SOP) در ورودی و 2.54 میلی‌متر در خروجی
• نوع اتصال: سوکت زیف بدون فشار برای تراشه
• ولتاژ کاری: تا 5 ولت با قابلیت استفاده مستقیم در برنامه‌ریزان (Programmers) چیپ.
• قابلیت سازگاری:
  • سازگار با انواع EPROM، EEPROM، Flash و سایر آی‌سی‌ها با فرمت SOP.
• جنس:
  • بدنه پلاستیک مقاوم در برابر حرارت
  • پین‌های رسانای طلا برای اتصال مطمئن و طول عمر بالا
• ابعاد: استاندارد قابل نصب روی اکثر برنامه‌ریزان.

ویژگی‌ها

1. طراحی زیف (Zero Insertion Force):

   • بدون نیاز به اعمال فشار و امکان قرار دادن تراشه به راحتی و بدون آسیب به پین‌های چیپ.

2. تبدیل SOP48 به DIP48:

   • امکان کار با انواع پروگرامر استاندارد که از ماژول‌های DIP پشتیبانی می‌کنند.

3. سازگاری گسترده:

   • مناسب برای پروگرام، استخراج داده و تست انواع تراشه‌ با بسته‌بندی SOP48.

4. کیفیت ساخت بالا:

   • استفاده از مواد مقاوم و پین‌های رسانای طلا برای پایداری اتصال و جلوگیری از اکسیداسیون.

5. نصب آسان:

   • طراحی شده برای استفاده تخصصی در دستگاه‌های پروگرامر بدون نیاز به تنظیمات اضافی.

6. پشتیبانی از آی‌سی‌های مختلف:

   • سازگار با چیپ‌های حافظه و کنترلر‌های موجود در دستگاه‌های الکترونیک صنعتی و خانگی.

کاربردها

1. پروگرام و تست چیپ‌های حافظه:

   • ایده‌آل برای استخراج داده‌های EEPROM، EPROM یا Flash Memory در پروژه‌های تعمیرات و توسعه.

2. تجزیه‌وتحلیل مدارهای الکترونیکی:

   • مناسب برای مراکز تعمیرات تخصصی بردهای الکترونیکی دستگاه‌هایی مانند مادربُرد، تجهیزات صنعتی و ماشین‌آلات.

3. آزمایشگاه‌های الکترونیک:

   • مورد استفاده در آزمایشگاه‌های تحقیقاتی و توسعه برای تست و برنامه‌ریزی چیپ‌های مختلف.

4. تعمیرات وسایل خانگی:

   • بازیابی داده‌ها یا برنامه‌ریزی میکروکنترلرها در بردهای لوازم الکترونیکی خانگی.

5. آموزش الکترونیک:

   • مفید برای دانشجویان مهندسی الکترونیک برای برنامه‌ریزی و تست انواع آی‌سی‌ها.

مزایا

• سهولت استفاده: نصب و برداشتن تراشه به راحتی و بدون نیاز به اعمال فشار.
• سازگاری گسترده: قابل استفاده با اکثر چیپ‌های حافظه و پروگرامرهای استاندارد.
• طول عمر بالا: کیفیت ساخت مناسب و مقاومت در برابر سایش و اکسیداسیون.
• کوچک و قابل حمل: مناسب برای انواع دستگاه‌های پروگرامر.

معایب

• قیمت نسبتاً بالا: به دلیل کیفیت ساخت بالا ممکن است نسبت به مدل‌های ارزان‌تر گران به نظر برسد.
• محدودیت در نوع بسته‌بندی: فقط قابل استفاده برای تراشه‌هایی با فرمت SOP48 و امکان کار با بسته‌بندی‌های دیگر (مانند TSSOP یا QFP) وجود ندارد.
• کاربر تخصصی: استفاده از این سوکت نیازمند دانش فنی برای اتصال به پروگرامر و کار با تراشه‌هاست.

نحوه استفاده

1. آماده کردن تراشه:

   • تراشه مورد استفاده باید در فرمت SOP48 باشد و پین‌های آن تمیز و سالم باشند.

2. قرار دادن تراشه در سوکت:

   • تراشه را با دقت در محل سوکت زیف قرار داده و اطمینان حاصل کنید که پین‌ها به درستی اتصال دارند.

3. اتصال مبدل به پروگرامر:

   • مبدل را به دستگاه پروگرامر از طریق پایه‌های DIP48 متصل کنید.

4. تنظیم پروگرامر:

   • نوع چیپ را در پروگرامر مشخص کنید (مدل، ولتاژ کاری و نوع عملیات).

5. پروگرام یا استخراج داده:

   • عملیات مورد نظر (پروگرام یا خواندن داده) را از طریق پروگرامر اجرا کنید.

6. برداشتن تراشه:

   • پس از پایان کار، تراشه را با دقت از سوکت زیف بردارید.

نکات ایمنی و نگهداری

1. استفاده صحیح:

   • از فشار بیش از حد روی چیپ یا سوکت زیف خودداری کنید.

2. نظافت و نگهداری:

   • پین‌ها و اتصال‌دهنده‌های سوکت را تمیز نگه دارید تا از اکسیداسیون جلوگیری شود.

3. همخوانی با چیپ:

   • قبل از استفاده بررسی کنید که تراشه مطابق با تعداد پین‌های سوکت باشد.

4. رعایت ولتاژ کاری:

   • از ولتاژ بیش از حد مجاز برای چیپ یا پروگرامر خودداری کنید.

جمع‌بندی

سوکت زیف SOP48 یک ابزار تخصصی و با کیفیت است که برای کار با تراشه‌های SOP‌ در پروژه‌های پروگرام، تست و تعمیرات طراحی شده است. به لطف قابلیت تبدیل به استاندارد DIP و سازگاری با اکثر پروگرامرهای موجود در بازار، این مبدل به یکی از ابزارهای ضروری برای متخصصان الکترونیک تبدیل شده است. اگر در زمینه تعمیرات یا آزمایش‌های تخصصی الکترونیک فعالیت می‌کنید، این مبدل می‌تواند یک انتخاب عالی باشد.
