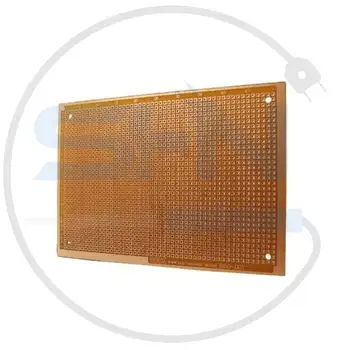

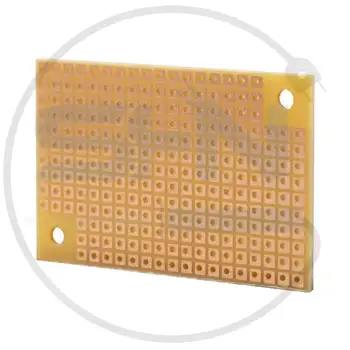

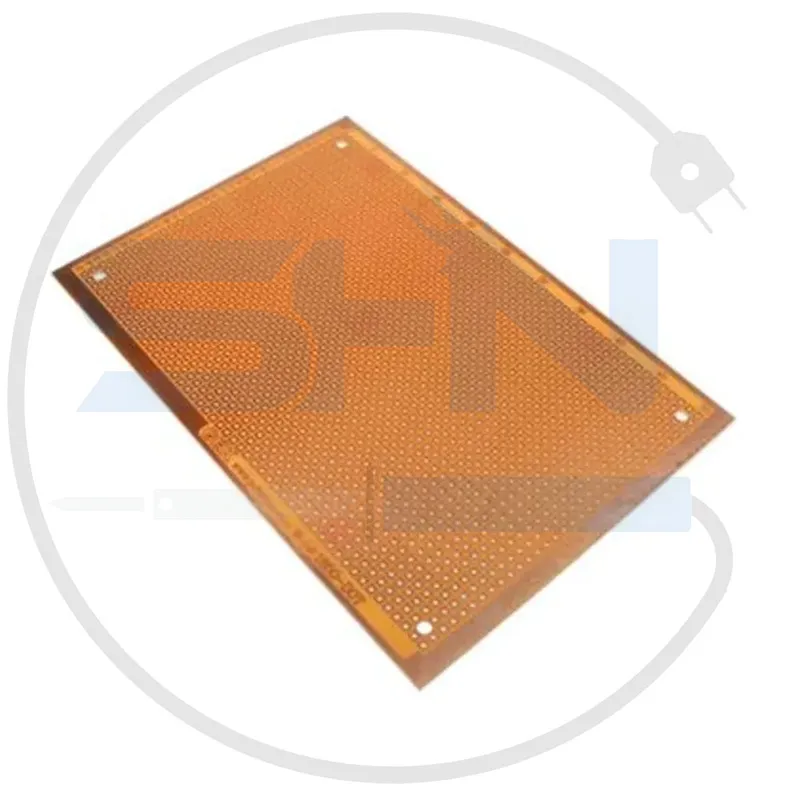

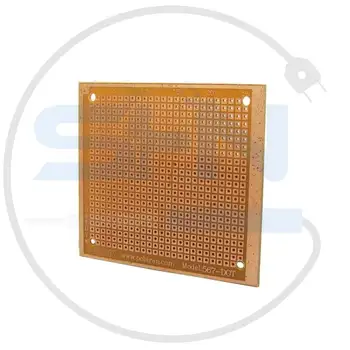

فیبر سوراخدار 1650 نقطهای
توضیحات کلی
فیبر سوراخدار 1650 نقطهای یکی از ابزارهای اساسی در طراحی و نمونهسازی مدارهای الکترونیکی است. این برد با 1650 نقطه تماس، فضای مناسبی برای مونتاژ قطعات الکترونیکی در پروژههای کوچک تا متوسط فراهم میکند. طراحی استاندارد این فیبر امکان استفاده آسان از قطعات DIP، مقاومتها، خازنها و سایر قطعات الکترونیکی را فراهم میآورد. فیبرهای سوراخدار معمولاً برای لحیمکاری اتصالات دائم در مدارها و توسعه سریع ایدهها و طرحهای الکترونیکی استفاده میشوند.
مشخصات فنی
- نوع برد: فیبر سوراخدار (PCB یا پروتوتایپ)
- تعداد نقطههای سوراخ: 1650
- ابعاد: معمولاً حدود 9 × 15 سانتیمتر (بسته به تولیدکننده)
- جنس فیبر:
- فایبرگلاس (FR-4): مقاوم و با کیفیت بالا
- فنولیک (PA-4): اقتصادیتر، با رنگ قهوهای
- قطر سوراخها: حدود 1 میلیمتر
- فاصله بین سوراخها: استاندارد 2.54 میلیمتر (0.1 اینچ)
- جنس مسیرها: لایههای مسی آبکاریشده (در مدلهای مسدار)
- نوع فیبر: تک رو، با لایه مسی در یک طرف (اکثر مدلها)
- سازگار با: قطعات DIP، آیسی، خازن، ترانزیستور، مقاومت، سوکت و سایر قطعات پایهدار الکترونیکی
ویژگیها و مزایا
- اندازه مناسب: ابعاد و تعداد نقاط فیبر برای مدارهای متوسط ایدهآل است.
- سازگاری گسترده: مناسب برای انواع قطعات DIP و پایهدار.
- کیفیت ساخت خوب: از مواد پایدار مانند FR-4 یا فنولیک ساخته شده است.
- سطح مقاوم: مسکاریشده برای تسهیل لحیمکاری و انتقال بهتر جریان برق.
- قابلیت برش: میتوان فیبر را به ابعاد دلخواه برش داد.
- چینش استاندارد: فاصله سوراخها مطابق استاندارد جهانی برای سهولت در طراحی مدارات.
- کاربرد چندمنظوره: قابل استفاده برای مدارات آنالوگ و دیجیتال.
- دوام بالا: در مدلهایی که از فایبرگلاس ساخته شدهاند، مقاومت خوبی در برابر فشار و حرارت دارند.
کاربردها
- طراحی مدارهای الکترونیکی: برای آزمون کانسپت و نمونهسازی اولیه.
- استفاده آموزشی: مناسب برای پروژههای دانشآموزی و دانشجویی جهت یادگیری مونتاژ و ساخت مدار.
- توسعه پروژههای صنعتی کوچک: تست و اصلاح مدار قبل از تولید نهایی.
- تعمیرات الکترونیکی: برای برداشتن بخش معیوب مدار و اصلاح آن.
- پروژههای DIY: در پروژههای خانگی و روباتیک برای ساخت مدارهای کاربردی.
مزایا
- سهولت لحیمکاری و طراحی مدارات.
- امکان توسعه مدارات به صورت کاملاً دلخواه.
- اندازه جمعوجور و تعداد نقطههای کافی برای پروژههای معمولی.
- قیمت مناسب در مقایسه با بردهای چاپشده خاص.
- استانداردسازی فاصله سوراخها برای سهولت استفاده.
معایب
- نیاز به لحیمکاری: بر خلاف بردبردها (breadboard)، تمام اتصالات باید لحیم شوند.
- بدون خطوط اتصال آماده: برخلاف بردهای PCB چاپشده، مسیرها توسط طراح باید ایجاد شوند.
- محدودیت ابعاد و نقاط: برای مدارهای بسیار بزرگ، فضای کافی ندارد.
- انجام طراحی دستی: در صورت اشتباه در طراحی مسیرها، امکان اتصال کوتاه وجود دارد.
نکات استفاده و نگهداری
- انتخاب سیم و قطعات مناسب: از سیمهای روکشدار برای ایجاد اتصالات استفاده کنید.
- تمیزکاری قبل از لحیمکاری: سطح مسی فیبر را با یک پاککننده تمیز کنید تا اکسیداسیون روی سطح مس کاهش یابد.
- لحیم کردن با احتیاط: از داغ شدن طولانیمدت فیبر جلوگیری کنید تا از آسیب دیدن آن جلوگیری شود.
- برش صحیح: برای تقسیم فیبر، از ابزار مناسب مانند خطکش و کاتر استفاده کنید.
- نگهداری دور از رطوبت: فیبرها را در محلی خشک نگه دارید تا از زنگزدگی و آسیب به لایه مسی جلوگیری شود.
- طراحی مسیرها با دقت: قبل از شروع لحیمکاری، مسیرها را به شکلی دقیق طراحی کنید.
جمعبندی و نتیجهگیری
فیبر سوراخدار 1650 نقطهای انتخابی عالی برای پروژههای کوچک و متوسط الکترونیکی است. این فیبر به دلیل اندازه و قابلیتهای مناسب، برای دانشجویان، مهندسان و علاقمندان به الکترونیک ابزاری کارآمد و مقرونبهصرفه محسوب میشود. اگر به بردی با فضای محدود اما انعطافپذیر و قابل شخصیسازی نیاز دارید، مدل 1650 نقطهای به خوبی پاسخگوی نیاز شما خواهد بود.
پیشنهاد: این برد زمانی مناسب است که به دنبال یک ابزار برای طراحی اولیه یا مونتاژ مدارهای کوچک هستید. برای مدارهای پیچیدهتر، استفاده از فیبرهای سوراخدار با تعداد نقطه بیشتر یا بردهای PCB چاپی توصیه میشود.
