دیود 1N4148

1N4148 High-Speed Switching Diode

معرفی محصول

دیود 1N4148 یکی از محبوب‌ترین و پرکاربردترین دیودهای سیگنال سریع (Switching Diode) در دنیای الکترونیک است. این دیود سیلیکونی کوچک به‌دلیل سرعت کلیدزنی بالا، پاسخ فرکانسی خوب و قابلیت اطمینان فوق‌العاده، به‌عنوان استاندارد صنعتی در مدارهای منطقی، سوئیچینگ (کلیدزنی سریع)، محافظت مدار و پروژه‌های RF و دیجیتال مورد استفاده قرار می‌گیرد. 1N4148 برای همه دانشجویان و علاقه‌مندان الکترونیک یک قطعه ضروری است.

مشخصات فنی

• نوع: دیود سیلیکونی سوئیچینگ (Fast Switching Diode)
• مدل: 1N4148
• حداکثر ولتاژ معکوس (Reverse Voltage): 100 ولت
• حداکثر جریان مستقیم (Forward Current): 300 میلی‌آمپر (0.3A)
• جریان پیک لحظه‌ای (Surge): تا 2 آمپر
• ولتاژ افت مستقیم (Forward Voltage Drop): حدود 0.7 ولت در 10 میلی‌آمپر
• حداکثر زمان بازیابی (Reverse Recovery Time): حدود 4 نانوثانیه (بسیار سریع)

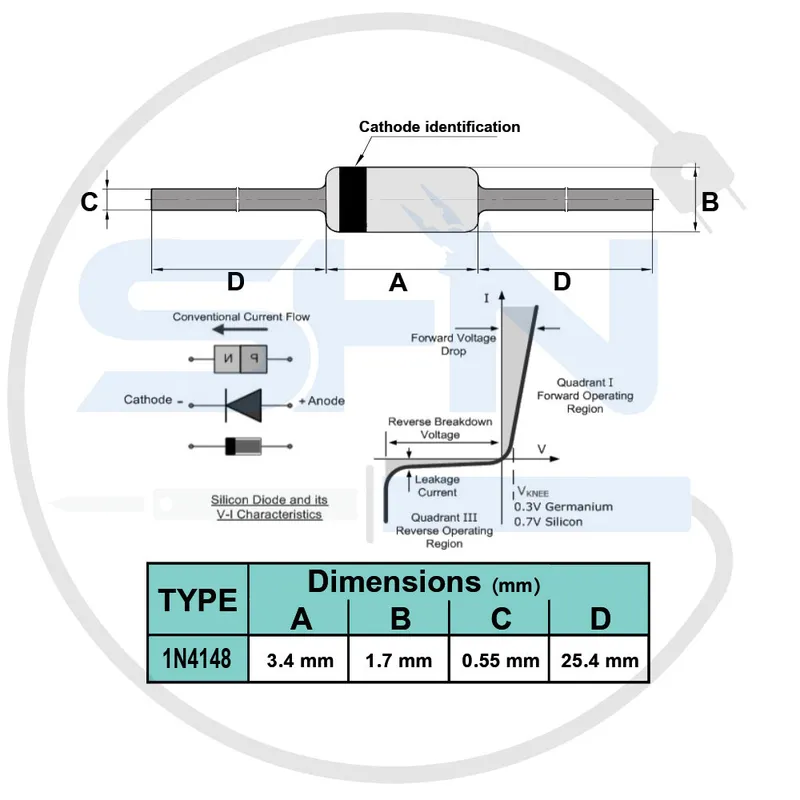

• بسته‌بندی: DO-35 (استوانه‌ای باریک)
• دمای کاری: -65 تا +175 درجه سانتی‌گراد
• برندهای رایج: Vishay، ON Semiconductor، STMicroelectronics و …

ویژگی‌ها

• سرعت سوئیچینگ بسیار بالا (Recovery Time پایین)، مناسب مدارهای با فرکانس بالا
• مصرف توان پایین و تلفات کم
• سایز کوچک و نصب آسان
• قیمت مناسب و دسترسی فراوان
• کیفیت و پایداری بالا در طول عمر کاری
• پاسخ‌دهی ایده‌آل برای سیگنال‌های ضعیف و سریع

کاربردها

• مدارهای منطقی (Logic Circuits)، پردازش سیگنال‌های دیجیتال
• پروژه‌های با فرکانس بالا (RF و مخابرات)
• مدارهای اسنابر (Snubber) و محافظ در مدارات سوئیچینگ
• ساخت کلیدهای سریع، مثال: مدارهای تایمینگ و شمارنده‌ها
• مدارهای محافظ، اصلاح شکل موج و جداسازی سیگنال
• تحقیقات و پروژه‌های آموزشی

مزایا

• سرعت کلیدزنی بسیار بالا در مقایسه با دیودهای یکسوساز
• قابلیت کار در مدارهای ولتاژ و جریان پایین با سرعت زیاد
• سهولت جایگزینی و لحیم‌کاری به‌دلیل سایز کوچک
• پاسخ سریع حتی در بارهای متغیر
• مناسب برای انواع پروژه‌های عملی و آموزشی

محدودیت‌ها

• عدم تحمل جریان و ولتاژ بالا (در مقایسه با دیودهای قدرت مثل 1N4007)
• برای یکسوسازی برق شهر مناسب نیست
• در کاربردهای Switching با جریان بیش از 300mA توصیه نمی‌شود

نحوه استفاده

1. همواره جهت دیود را طبق شماتیک رعایت کنید: کاتد (حلقه مشکی روی بدنه) باید به سمت ولتاژ پایین‌تر باشد.
2. در مدار کلیدزنی یا منطقی، دیود را طبق طراحی مدارات منطقی یا تایمینگ جایگذاری نمایید.
3. برای محافظت مدار، ورودی یا خروجی را طبق مدار نمونه طراحی کنید تا از آسیب‌های احتمالی جلوگیری شود.
4. برای مدارهای فرکانس بالا، تا حد امکان پایه‌ها کوتاه نگه داشته شوند تا اندوکتانس کاهش یابد.

نکات ایمنی

• از تجاوز جریان و ولتاژ معکوس مجاز دستگاه اجتناب فرمایید.
• دیود را با قطعات اصل و با کیفیت تهیه نمایید تا از بروز خطاهای عملکردی جلوگیری شود.
• در لحیم‌کاری به دمای مناسب و زمان کوتاه دقت کنید تا دیود آسیب نبیند.

جمع‌بندی

دیود 1N4148 انتخابی ایده‌آل برای کلیدزنی سریع و محافظت سیگنال در مدارهای حساس است. اگر به دیودی کم‌جا، سریع و ارزان برای مدارهای دیجیتال و فرکانس بالا نیاز دارید، 1N4148 یکی از بهترین انتخاب‌های جهان الکترونیک است.
