توضیحات کلی:

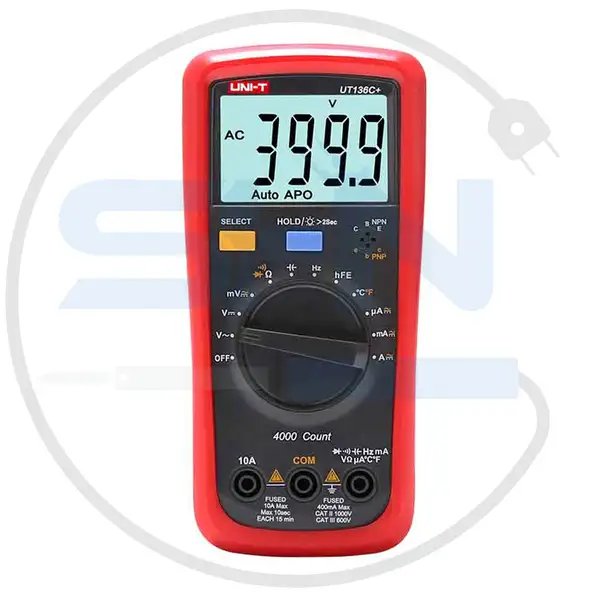

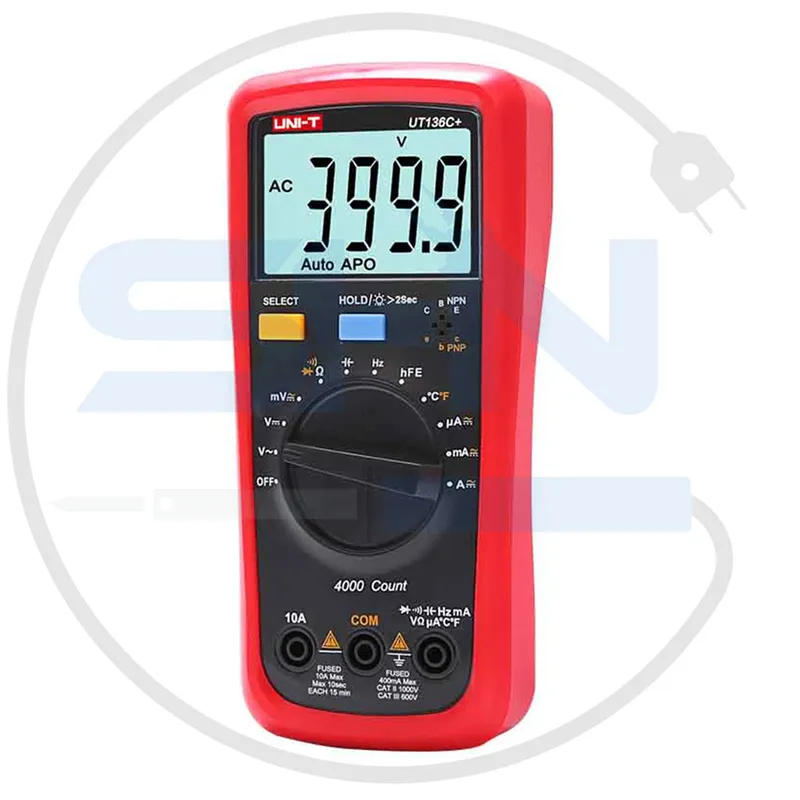

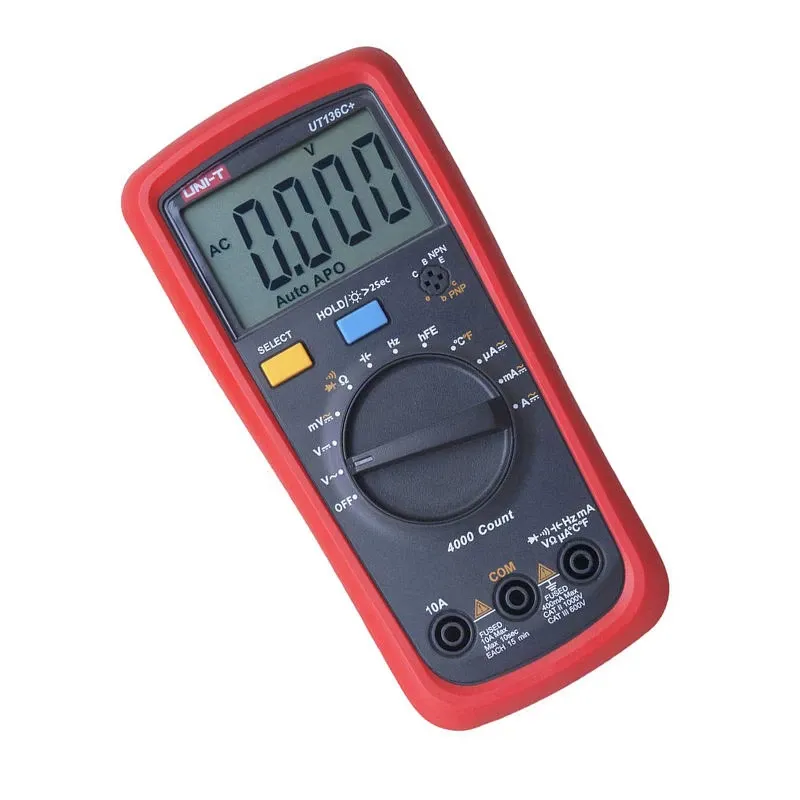

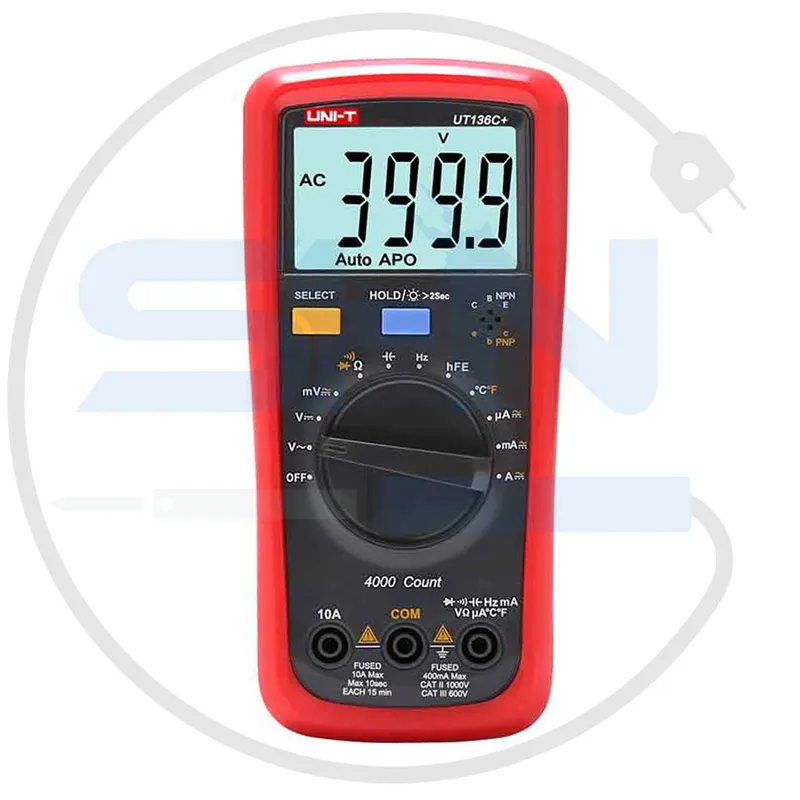

مولتی‌متر دیجیتال UNI-T مدل UT136C Plus یکی از تجهیزات اندازه‌گیری تخصصی و با دقت بالاست که توسط برند معتبر UNI-T تولید شده است. این دستگاه چندمنظوره با قابلیت‌های گسترده‌ای مانند اندازه‌گیری ولتاژ، جریان، مقاومت، دما، فرکانس، ظرفیت خازن و سایر پارامترهای الکتریکی طراحی شده است. با توجه به کیفیت ساخت بالا، صفحه نمایش خوانا، و امکان اندازه‌گیری حرفه‌ای، این مدل برای مهندسین، تکنسین‌ها، تعمیرکاران و کاربران خانگی بسیار مناسب است.

مشخصات فنی:

1. ولتاژ DC:

   • 600mV / 6V / 60V / 600V
   • دقت: ±(0.8%+1)

2. ولتاژ AC:

   • 6V / 60V / 600V
   • دقت: ±(1.0%+3)

3. جریان DC:

   • 600µA / 6000µA / 60mA / 600mA / 10A
   • دقت: ±(1.0%+3)

4. جریان AC:

   • 600µA / 6000µA / 60mA / 600mA / 10A
   • دقت: ±(1.5%+3)

5. مقاومت:

   • 600Ω / 6KΩ / 60KΩ / 600KΩ / 6MΩ / 60MΩ
   • دقت: ±(1.0%+2)

6. ظرفیت خازن:

   • 6nF / 60nF / 600nF / 6μF / 60μF

7. فرکانس:

   • تا 10MHz

8. تست دیود:
   بررسی عملکرد دیود با نمایش ولتاژ عبور.

9. تست اتصال کوتاه:
   بررسی و مشخص شدن اتصال کوتاه با شنیدن صدای بیزر

10. اندازه‌گیری دما:

• محدوده دما: -40°C تا +1000°C

11. اندازه‌گیری True RMS:

• اندازه‌گیری دقیق ولتاژ و جریان AC.

12. صفحه نمایش:

• دارای صفحه نمایش LCD با نور پس‌زمینه.
• وضوح نمایش: 4000 عددی.

13. سیستم Auto Range و Manual Range:

• قابلیت تغییر بین حالت اندازه‌گیری خودکار و دستی.

ویژگی‌های اصلی:

1. اندازه‌گیری دقیق True RMS:
   مناسب برای سنجش ولتاژ و جریان AC با دقت بالا در شرایط صنعتی و آزمایشگاهی.

2. صفحه نمایش بزرگ:
   نمایشگر LCD با نور پس‌زمینه و وضوح 4000 عددی که خواندن مقادیر را حتی در محیط‌های کم‌نور، راحت می‌کند.

3. چندمنظوره:
   امکان اندازه‌گیری ولتاژ، جریان، مقاومت، دما، فرکانس، ظرفیت خازن، دیود و شناسایی اتصال کوتاه.

4. طراحی ارگونومیک:
   بدنه ساخته شده از مواد باکیفیت و سبک که جابه جایی راحت تر و مورد پسند همه کاربران واقع شود.

5. ایمنی بالا:

   • Cat II 600V / Cat III 300V
   • حفاظت از اضافه‌بار در مدار برای ولتاژ و جریان بالا.

6. قابلیت ذخیره انرژی:
   قابلیت خاموش شدن خودکار برای صرفه‌جویی در مصرف باتری.

کاربردها:

1. تعمیرات و نگهداری:
   مناسب برای تعمیر تجهیزات الکترونیکی و سیستم‌های برق صنعتی.

2. آزمایش قطعات الکترونیکی:
   بررسی دیودها، مقاومت‌ها و خازن‌ها.

3. عیب‌یابی کابل‌ها و مدارها:
   تست اتصال کوتاه و مشکلات مدارهای پیچیده.

4. اندازه‌گیری دما:
   با پروب حرارتی قابلیت های بسیاری برای اندازه گیری دما در صنایع دارد.

5. اندازه‌گیری فرکانس و ظرفیت خازن:
   مناسب برای پروژه‌های صنعتی و آزمایشگاهی در مهندسی الکترونیک.

مزایا:

1. دقت بالا:
   طراحی حرفه‌ای با سیستم True RMS که اندازه‌گیری ولتاژ و جریان AC را بسیار دقیق ارائه می‌کند.

2. صفحه نمایش خوانا:
   نمایشگر با وضوح بالا و نور پس‌زمینه برای استفاده در محیط‌های تاریک.

3. ایمنی مناسب:
   دارای استانداردهای ایمنی برای کار در ولتاژ‌های بالا.

4. تغییر حالت خودکار/دستی:
   تنظیم ساده حالت‌های اندازه‌گیری بدون نیاز به تنظیم پیچیده.

5. طراحی مقاوم:
   طراحی بدنه محکم ودر نظر کمتر برای آن به راحتی میتوان در ساعات طولانی از آن استفاده کرد.

معایب:

1. محدودیت برای کاربران مبتدی:
   به دلیل تنظیمات پیچیده  برای افراد مبتدی کمی گیج کننده میباشد.

2. نیاز به باتری:
   مصرف باتری در استفاده طولانی‌مدت و نیاز به تعویض آن.

نحوه استفاده:

1. قرار دادن پروب‌ها:

   • پروب مشکی در پایه COM.
   • پروب قرمز بسته به پارامتر موردنظر در پایه VΩmA یا 10A قرار گیرد.

2. تنظیم پارامتر:
   با چرخاندن کلید اصلی، پارامتر اندازه‌گیری مشخص شود (DC، AC، مقاومت، دما و…).

3. اندازه‌گیری دیود یا اتصال کوتاه:

   • قرار دادن پروب‌ها روی نقاط تست دیود یا مدار.
   • صدای بیزر و مقدار اندازه‌گیری صحت اتصال را نشان می‌دهد.

4. اندازه‌گیری دما:
   از ترموکوپل (پروب حرارتی) برای اندازه‌گیری دما استفاده کنید.

5. فرکانس و ظرفیت:
   برای بررسی دقیق فرکانس و ظرفیت خازن، نقاط مدار را به وسیله پروب‌ها متصل کنید..

6. پایان کار:
   در انتها با خاموش کردن دستگاه وجداکردن پروب‌ها، درمحل مناسب آنرا نگهداری کنید.

نکات ایمنی:

1. از اتصال مستقیم به ولتاژ‌هایی فراتر از محدوده دستگاه خودداری کنید.

2. هنگام اندازه‌گیری جریان بالا، از پایه مخصوص 10A استفاده کنید.

3. پس از اتمام کار، دستگاه را خاموش کرده و به‌درستی نگهداری کنید.

4. برای حفظ ایمنی در حین کار با مدارهای برق از دستکش مخصوص صنعتی استفاده شود.

جمع‌بندی:

مولتی‌متر UNI-T مدل UT136C Plus یک دستگاه حرفه‌ای و چندمنظوره است که تمامی نیازهای اندازه‌گیری در برق، الکترونیک، و صنایع مختلف را پاسخ می‌دهد. به دلیل طراحی مقاوم، قابلیت‌های پیشرفته (True RMS)، صفحه نمایش خوانا، و سیستم Auto Range، این مدل یکی از بهترین گزینه‌ها برای مهندسین و تکنسین‌های حرفه‌ای محسوب می‌شود. اگر به دنبال دستگاهی با دقت بالا و ویژگی‌های متنوع هستید، این مدل می‌تواند انتخاب مناسبی باشد.
