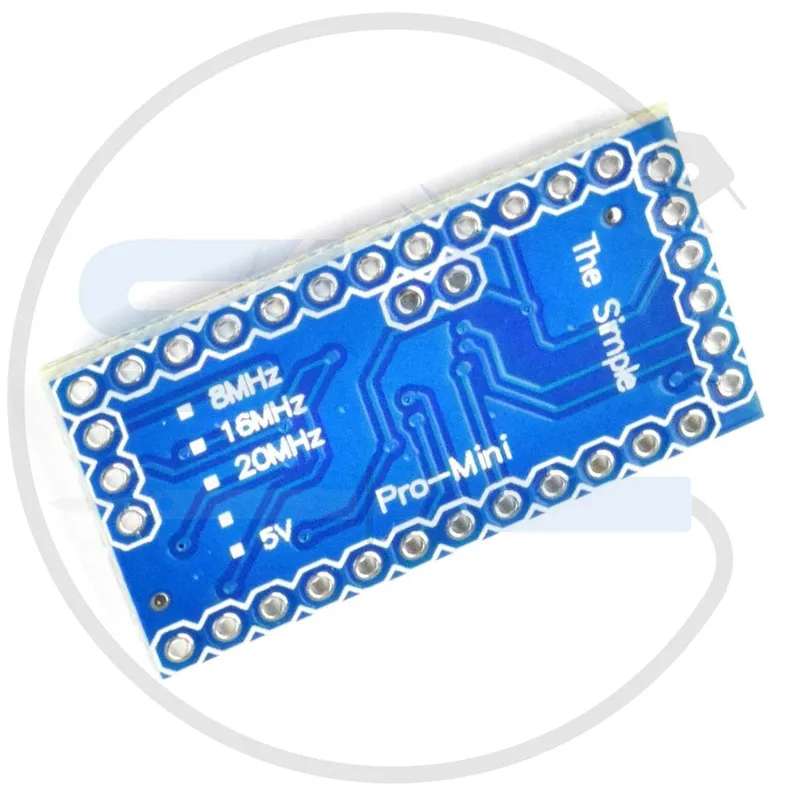

برد آردوینو Arduino Pro Mini 3.3V

توضیحات کلی

آردوینو پرو مینی 3.3 ولت یکی از جذاب‌ترین و جمع‌وجورترین بردهای خانواده Arduino است که برای پروژه‌هایی طراحی شده که به فضای کم و مصرف انرژی پایین نیاز دارند. این برد بر پایه میکروکنترلر ATmega328P ساخته شده و نسخه‌ای سبک و بهینه از Arduino UNO به حساب می‌آید.

Pro Mini فاقد کانکتور USB داخلی است و برای برنامه‌ریزی به یک مبدل USB به سریال (مانند FTDI Adapter) نیاز دارد. این مدل با ولتاژ کاری 3.3 ولت ارائه شده است که باعث کاهش مصرف انرژی و سازگاری با سنسورها و ماژول‌هایی می‌شود که با ولتاژ پایین کار می‌کنند.

این برد با وجود فضای کوچک خود، امکانات مناسبی نظیر پین‌های ورودی/خروجی متعدد، حافظه کافی و قابلیت برنامه‌نویسی آسان دارد و گزینه‌ای عالی برای سیستم‌های قابل حمل، پروژه‌های IoT و طراحی‌هایی است که به ظاهر ساده‌تر و حرفه‌ای‌تر نیاز دارند.

مشخصات فنی

• میکروکنترلر: ATmega328P
• کلاک کاری: 8 مگاهرتز
• ولتاژ کاری: 3.3 ولت
• ولتاژ ورودی: 3.3 تا 12 ولت (از طریق پین RAW)
• پین‌های دیجیتال: 14 پین
  • PWM: 6 پین
• پین‌های آنالوگ: 8 پین (A0 تا A7)
• حافظه داخلی:
  • Flash: 32 کیلوبایت (0.5 کیلوبایت برای Bootloader رزرو شده)
  • SRAM: 2 کیلوبایت
  • EEPROM: 1 کیلوبایت
• جریان مصرفی: بسیار کم (مناسب برای پروژه‌های با باتری)
• ابعاد: 33x18 میلی‌متر
• وزن: حدود 2 گرم
• پورت ارتباطی: نیازمند مبدل FTDI برای وصل شدن به کامپیوتر
• کیت لحیم‌نشده: هدرهای برد باید جداگانه لحیم شوند.

ویژگی‌ها

• ابعاد کوچک و وزن کم: طراحی کوچک Pro Mini یکی از بزرگ‌ترین نقاط قوت آن است و برای نصب در دستگاه‌های کوچک مناسب می‌باشد.
• مصرف انرژی پایین: با کلاک 8 مگاهرتز و ولتاژ 3.3 ولت، مصرف انرژی این برد بسیار کم بوده و برای پروژه‌های باتری‌محور ایده‌آل است.
• پین‌های I/O مناسب: ارائه تعداد مناسبی پین دیجیتال و آنالوگ برای اتصال به انواع قطعات مانند سنسورها و LEDها.
• قابلیت برنامه‌ریزی با مبدل USB: امکان برنامه‌نویسی از طریق مبدل USB به سریال (مانند FTDI).
• قیمت اقتصادی: نسبت به بردهای بزرگ‌تر مانند UNO، ارزان‌تر و بهینه‌تر است.
• سازگاری با Arduino IDE: قابلیت برنامه‌نویسی ساده و سریع از طریق محیط Arduino IDE.
• خروجی پایدار: ولتاژ 3.3 ولت برای ارتباط با ماژول‌های حساس به ولتاژ پایین مثل NRF24L01، ESP8266 و برخی سنسورهای میکرو مناسب است.

کاربردها

• پروژه‌های IoT: به دلیل ابعاد کوچک و مصرف انرژی پایین برای تجهیزاتی نظیر گجت‌های هوشمند، سیستم‌های خانه هوشمند و دستگاه‌های متصل مناسب می‌باشد.
• سیستم‌های قابل حمل: مناسب برای دستگاه‌هایی که باید با باتری کار کنند.
• پروژه‌های ردیابی و کنترل: پیاده‌سازی سیستم‌های ردیابی و پایش داده‌ها با GPS یا سنسورهای محیطی.
• روباتیک: کنترل اجزای کوچک ربات‌ها یا ابزارهای متصل ساده.
• مانیتورینگ محیط: نصب در مکان‌های کوچک برای پایش دما، رطوبت، فشار و داده‌های محیطی دیگر.
• پروژه‌های آموزشی: برای یادگیری اصول اولیه میکروکنترلرها و برنامه‌نویسی.
• کنترل نور و صدا: مدیریت LEDها و اسپیکرهای کوچک.
• سیستم‌های پوشیدنی: به دلیل طراحی جمع‌وجور مناسب انواع تجهیزات پوشیدنی مانند ساعت‌ها و دستبندهای هوشمند می‌باشد.

مزایا

• ابعاد بسیار کوچک: مناسب برای پروژه‌هایی که فضای محدود دارند.
• مصرف انرژی پایین: ایده‌آل برای سیستم‌هایی که با باتری یا منابع ولتاژ کم کار می‌کنند.
• سازگاری با ماژول‌ها و سنسورها: عملکرد عالی با ماژول‌ها و سنسورهای 3.3 ولتی.
• عملکرد پایدار: کیفیت ساخت بالا و طراحی بهینه.
• قابلیت انعطاف‌پذیری: برد چندمنظوره برای پروژه‌های حرفه‌ای و مبتدی.
• قیمت اقتصادی: یکی از ارزان‌ترین بردهای آردوینو.
• قابلیت اتصال مستقیم باتری: امکان استفاده مستقیم از باتری‌ها با ولتاژ‌های متنوع (از طریق پین RAW).

معایب

• عدم وجود پورت USB داخلی: برای برنامه‌نویسی نیاز به مبدل USB to Serial (مثل FTDI) دارید.
• محدودیت تعداد پین‌ها: نسبت به Arduino UNO تعداد پین‌های کمتری دارد.
• نیاز به لحیم‌کاری: هدرها به طور پیش‌فرض لحیم نشده‌اند و باید جداگانه لحیم شوند.
• سرعت پردازنده پایین‌تر: با فرکانس کلاک 8 مگاهرتز ممکن است برای پروژه‌های نیازمند پردازش سریع محدود باشد.
• ولتاژ کاری پایین: سازگاری محدود با قطعاتی که با ولتاژ 5 ولت کار می‌کنند.
• حافظه کمتر: حافظه کمتری نسبت به بردهای حرفه‌ای دیگر دارد.
• دمای کاری محدود: نباید دماهای خیلی زیاد یا خیلی کم به برد اعمال شود.

نحوه استفاده

1. دانلود Arduino IDE: از وب‌سایت رسمی Arduino آخرین نسخه نرم‌افزار را دریافت و نصب کنید.
2. نصب درایور USB: اگر از مبدل USB به سریال نظیر FTDI استفاده می‌کنید، درایور مربوطه را برای سیستم‌عامل خود نصب کنید.
3. اتصال به FTDI: برد را به مبدل USB-Serial متصل کنید و سپس مبدل را به کامپیوتر وصل کنید.
4. انتخاب برد: در نرم‌افزار Arduino IDE، از منوی Tools گزینه Arduino Pro Mini را انتخاب کنید (مطابق ولتاژ و کلاک کاری).
5. نوشتن برنامه: کد برنامه خود را بنویسید و کتابخانه‌های موردنیاز را نصب کنید.
6. آپلود برنامه روی برد: با استفاده از دکمه Upload موجود در IDE، برنامه را روی برد انتقال دهید.
7. اتصال سخت‌افزارها: قطعات خارجی مانند سنسورها و ماژول‌ها را به پین‌های برد متصل کنید.
8. تامین انرژی برد: برد را از طریق پین RAW با یک منبع تغذیه 3.3 تا 12 ولت راه‌اندازی کنید.

نکات ایمنی

• ولتاژ ورودی: ولتاژ تغذیه از طریق پین RAW نباید از 12 ولت بیشتر باشد.
• پین تغذیه: از اتصال مستقیم به منبع تغذیه ولتاژ بالا اجتناب کنید.
• جریان پین‌ها: هر پین نباید بیش از 40 میلی‌آمپر جریان بکشد.
• دمای کاری: از استفاده برد در دمای بیش از حد گرم یا سرد خودداری کنید.
• مبدل‌های مناسب: از مبدل‌های USB به سریال با کیفیت استفاده کنید تا اتصال پایداری داشته باشید.
• نویزگیری: در محیط‌های صنعتی یا پروژه‌های حساس از نویزگیرها استفاده کنید.

نتیجه‌گیری

Arduino Pro Mini 3.3V یکی از بهترین گزینه‌ها برای پروژه‌های جمع‌وجور و قابل حمل است. با مصرف انرژی پایین، عملکرد پایدار و امکانات مناسب، این برد یک انتخاب عالی برای پروژه‌های IoT، سیستم‌های قابل حمل و طراحی‌های حرفه‌ای است.

محدودیت‌هایی نظیر عدم وجود پورت USB داخلی و نیاز به لحیم‌کاری، نقاط ضعف این برد هستند؛ اما اگر به دنبال یک برد کوچک، اقتصادی، و کارآمد هستید، این برد می‌تواند بهترین انتخاب برای شما باشد.
