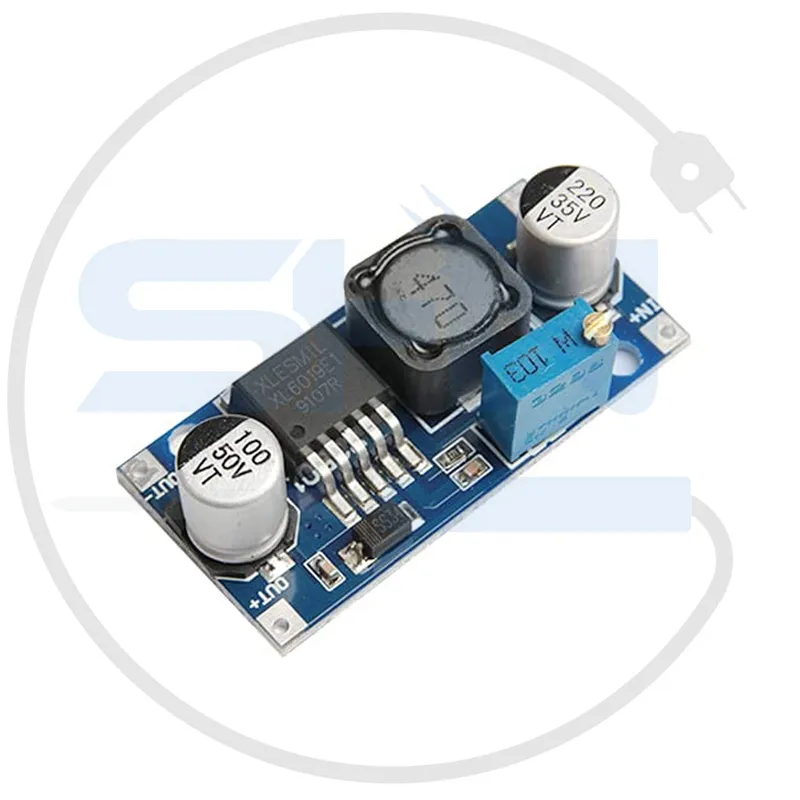

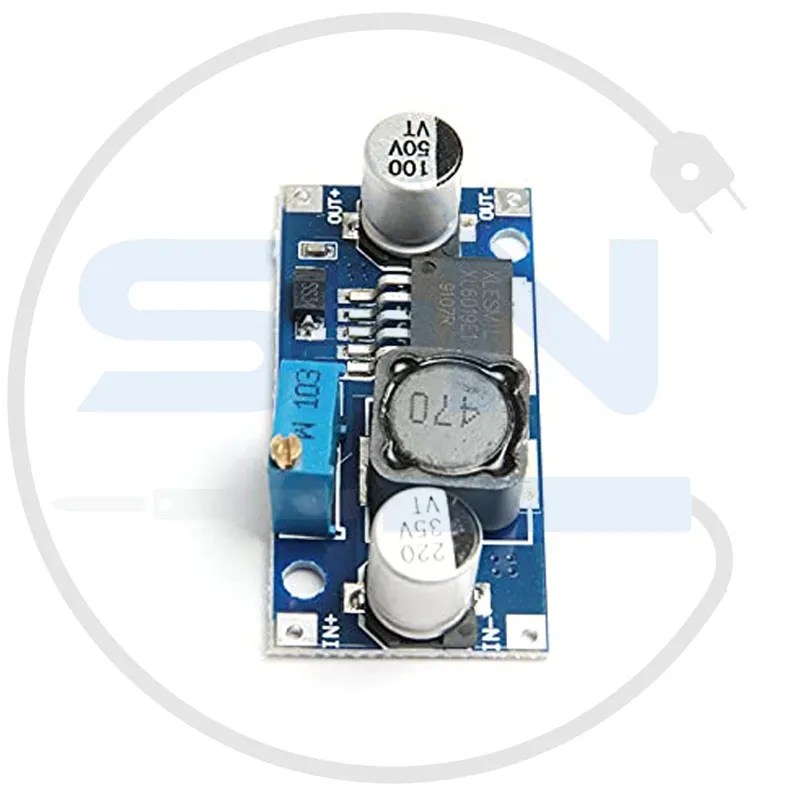

ماژول افزاینده ولتاژ Step-Up XL6019 با جریان 5 آمپر

توضیحات کلی

ماژول Step-Up XL6019 یکی از قدرتمندترین ماژول‌های افزاینده ولتاژ DC به DC با جریان خروجی تا 5 آمپر است. این ماژول بر پایه تراشه XL6019 طراحی شده و با بازدهی بالا و عملکرد پایدار، گزینه‌ای مناسب برای پروژه‌های صنعتی و کاربردهایی با نیاز به توان بالا محسوب می‌شود.

قابلیت تنظیم ولتاژ خروجی از 5 ولت تا 55 ولت از طریق پتانسیومتر، همراه با تحمل جریان بالا، آن را به یک انتخاب ایده‌آل برای تقویت ولتاژ در سیستم‌های باتری، تجهیزات الکترونیکی پرمصرف و دستگاه‌های صنعتی تبدیل کرده است. با طراحی مقاوم و حفاظت‌های داخلی مختلف، این ماژول ایمنی و کارایی را در استفاده‌های طولانی‌مدت تضمین می‌کند.

مشخصات فنی

• مدل تراشه (IC): XL6019
• نوع ماژول: افزاینده ولتاژ (Step-Up Converter)
• ولتاژ ورودی: 5 تا 32 ولت DC
• ولتاژ خروجی: قابل تنظیم بین 5 ولت تا 55 ولت DC
• حداکثر جریان خروجی: 5 آمپر (پایداری جریان تا 2-3 آمپر برای استفاده مداوم)
• توان خروجی: حداکثر 75 وات
• بازدهی تبدیل: بین 94% تا 96% (وابسته به ولتاژ ورودی و خروجی)
• فرکانس کاری: 180 کیلوهرتز
• ابعاد: 65 × 35 × 20 میلی‌متر
• جریان بی‌باری: کمتر از 10 میلی‌آمپر
• محافظت‌ها:
  • محافظت در برابر اتصال کوتاه
  • محافظت در برابر اضافه‌جریان
  • محافظت در برابر دمای بالا (بیش‌حرارت)
• هیت‌سینک داخلی: مجهز به هیت‌سینک برای مدیریت حرارت در بارهای طولانی‌مدت.

ویژگی‌ها

• جریان‌دهی بالا: خروجی تا 5 آمپر، مناسب برای دستگاه‌های پرمصرف.
• قابلیت تنظیم ولتاژ گسترده: از 5 ولت تا 55 ولت برای کاربری‌های متنوع.
• بهره‌وری بالا: کاهش اتلاف انرژی و صرفه‌جویی در مصرف با بازده تبدیل تا 96%.
• طراحی مقاوم: مجهز به محافظت‌های داخلی جهت افزایش ایمنی و ماندگاری.
• هیت‌سینک قدرتمند: برای انتقال حرارت بهتر و عملکرد پایدار در بارهای سنگین.
• کاربردهای صنعتی و خانگی: گزینه‌ای مناسب برای تغذیه مدارها، پروژه‌های صنعتی و DIY.
• فرکانس کاری بالا: توانایی تغییر ولتاژ سریع و پایدار در فرکانس 180 کیلوهرتز.

کاربردها

• تقویت ولتاژ سیستم‌های باتری: افزایش ولتاژ خروجی باتری‌های لیتیوم-یونی یا سرب-اسیدی برای مدارهای پرکاربرد.
• تجهیزات صنعتی: تغذیه دستگاه‌ها و ابزارهای صنعتی با ولتاژ بالا.
• پروژه‌های DIY و آزمایشگاهی: مناسب برای طراحان و مهندسان پروژه‌های الکترونیکی.
• مدارهای قدرت: استفاده در طراحی مبدل‌های قدرت و تجهیزات برق اضطراری.
• سیستم‌های خورشیدی: تقویت ولتاژ پنل‌های خورشیدی برای تأمین انرژی مدارها.
• پروژکتورها و نمایشگرها: تأمین انرژی برای نمایشگرهای LED با توان بالا.
• روباتیک و آردوینو: تأمین توان مدارهای کنترلی و موتورهای قدرتی روبات‌ها.

مزایا

• خروجی با توان بالا: حداکثر جریان 5 آمپر برای تغذیه دستگاه‌های پرمصرف.
• ایمنی بالا: محافظت داخلی در برابر خرابی ناشی از اضافه‌جریان و اتصال کوتاه.
• تنظیم دقیق ولتاژ: قابلیت تنظیم ولتاژ خروجی به صورت دستی از طریق پتانسیومتر.
• هیت‌سینک پیشرفته: کاهش حرارت و بهبود عملکرد در بارهای بالا.
• ابعاد مناسب: طراحی جمع‌وجور برای نصب ساده در انواع پروژه‌ها.
• بهره‌وری قابل‌توجه: کاهش هدررفت انرژی به دلیل بازدهی تبدیل بالا.
• نصب آسان: اتصالات ورودی و خروجی مشخص، امکان نصب سریع و بی‌دردسر.

معایب

• محدودیت جریان مداوم: برای استفاده طولانی‌مدت، جریان خروجی پیشنهاد شده کمتر از 3 آمپر باشد.
• تولید حرارت بالا: در بارهای سنگین و طولانی‌مدت، حرارت ماژول افزایش می‌یابد (استفاده از فن خنک‌کننده توصیه می‌شود).
• نیاز به تنظیم دستی: ولتاژ خروجی باید با دقت، به کمک پتانسیومتر تنظیم شود.
• ولتاژ ورودی محدود: ولتاژ ورودی باید در محدوده 5 تا 32 ولت باشد، در غیر این صورت ممکن است ماژول آسیب ببیند.

نحوه استفاده

1. اتصال ورودی:
   • ولتاژ ورودی 5 تا 32 ولت DC را به پین‌های ورودی (+ و -) ماژول متصل کنید.
2. تنظیم ولتاژ خروجی:
   • پتانسیومتر موجود روی ماژول را به‌آرامی بچرخانید تا به ولتاژ دلخواه خود (بین 5 تا 55 ولت) برسید.
   • برای بررسی دقیق ولتاژ خروجی، از یک مولتی‌متر استفاده کنید.
3. اتصال خروجی:
   • دستگاه یا مدار موردنظر خود را به پین‌های خروجی (+ و -) متصل کنید.
4. آزمایش عملکرد:
   • پیش از استفاده نهایی، عملکرد ماژول و تنظیمات را آزمایش و تأیید کنید.
5. مدیریت حرارت:
   • اگر ماژول تحت بارهای سنگین قرار دارد، از فن یا هیت‌سینک اضافی استفاده کنید.

نکات ایمنی

• کنترل ولتاژ ورودی: ولتاژ ورودی باید در محدوده مشخص (5 تا 32 ولت) باشد تا از آسیب دیدن ماژول جلوگیری شود.
• مدیریت حرارت: در بارهای بالا، دمای ماژول را نظارت کرده و در صورت نیاز از هیت‌سینک یا فن خنک‌کننده استفاده کنید.
• تنظیم دقیق ولتاژ خروجی: ولتاژ خروجی را به دقت تنظیم کنید، خصوصاً در کاربردهایی که حساسیت بالایی دارند.
• بررسی اتصالات: از صحت اتصالات ورودی و خروجی پیش از راه‌اندازی ماژول اطمینان حاصل کنید.
• جلوگیری از اتصال کوتاه: قبل از اتصال نهایی، مدار را آزمایش کنید تا از هرگونه اتصال کوتاه جلوگیری شود.

نتیجه‌گیری

ماژول افزاینده ولتاژ Step-Up XL6019 یک انتخاب حرفه‌ای و قدرتمند برای پروژه‌هایی است که نیاز به جریان بالا و ولتاژ قابل تنظیم دارند. توان خروجی بالا، قابلیت تنظیم ولتاژ، و محافظت داخلی باعث شده است این محصول گزینه‌ای عالی برای کاربردهای صنعتی و خانگی باشد.

اگر به دنبال یک مبدل ولتاژ با جریان‌دهی بالا برای دستگاه‌های پرمصرف هستید، XL6019 تمام نیازهای شما را در پروژه‌های الکترونیکی و صنعتی برطرف خواهد کرد.
