ماژول تغذیه سوئیچینگ AC به DC 12V 450mA

توضیحات کلی

ماژول تغذیه سوئیچینگ AC به DC 12V 450mA یک ماژول کوچک، پایدار و بازده بالا است که از طریق سیستم مدرن سوئیچینگ، برق ورودی AC (برق شهری یا جریان متناوب) را به خروجی 12 ولت DC (جریان مستقیم) با حداکثر جریان 450 میلی‌آمپر تبدیل می‌کند. این ماژول به دلیل طراحی جمع‌وجور و محافظت‌های داخلی، یک گزینه ایده‌آل برای پروژه‌های الکترونیکی کوچک، مدارهای DIY، و دستگاه‌های صنعتی با مصرف پایین به‌شمار می‌آید.

مشخصات فنی

• نوع ماژول: ماژول تغذیه سوئیچینگ (Switching Power Supply)
• ورودی (Input):
  • ولتاژ: 85 تا 265 ولت AC (سازگار با انواع ولتاژ شهری)
  • فرکانس: 50/60 هرتز
• خروجی (Output):
  • ولتاژ: 12 ولت DC
  • جریان: 450 میلی‌آمپر (0.45 آمپر)
  • توان: 5.4 وات (Max)
• راندمان: حدود 85٪ برای کاهش انرژی تلف‌شده
• پایداری ولتاژ: ±2٪
• ابعاد فیزیکی: تقریباً 35mm x 25mm x 15mm (کوچک و قابل‌نصب در پروژه‌های محدود)
• وزن: کمتر از 15 گرم
• نوع عایق‌بندی: مقاوم در برابر ولتاژ بین ورودی و خروجی (1500 ولت AC یا بیشتر)
• محدوده دمای کاری: -25°C تا +70°C
• حفاظت‌های تعبیه‌شده:
  1. حفاظت در برابر اتصال کوتاه (SCP)
  2. حفاظت در برابر اضافه ولتاژ (OVP)
  3. حفاظت در برابر افزایش دما (OTP)
  4. حفاظت در برابر اضافه‌بار (OLP)

ویژگی‌ها

1. ولتاژ خروجی پایدار:

   تضمین پایداری و دقت ولتاژ خروجی 12 ولت DC برای تغذیه بارهای حساس.

2. دامنه وسیع ولتاژ ورودی:

   عملکرد در ولتاژهای شهری 110V و 220V و سازگاری با نوسانات شدید برق.

3. کارایی بالا:

   راندمان بالا (حدود 85٪) به معنای حداقل گرمای تولیدی و کاهش مصرف انرژی است.

4. طراحی جمع‌وجور و سبک:

   اندازه کوچک و وزن کم، ایده‌آل برای پروژه‌هایی با فضای محدود.

5. ایمنی بالا:

   مدارهای محافظتی داخلی (محافظت از اتصال کوتاه، اضافه ولتاژ، اضافه جریان و گرمای بیش‌ازحد) باعث افزایش ایمنی مدار می‌شوند.

6. طراحی استاندارد و قابل‌اعتماد:

   ارائه یک منبع تغذیه ثابت و قابل‌اطمینان با طول عمر طولانی.

7. بدون نویز قابل‌توجه:

   طراحی آن به گونه‌ای است که ریپل و نویز خروجی به کمترین مقدار ممکن کاهش یافته است.

کاربردها

• مدارهای الکترونیکی کوچک:

  تغذیه مدارهای الکترونیکی مانند رله‌ها، ماژول‌های سنسور، و بوردهای آردوینو.

• پروژه‌های DIY:

  ایده‌آل برای پروژه‌های شخصی و دانش‌آموزی که نیازمند منبع تغذیه‌ای کوچک و اقتصادی هستند.

• روشنایی LED:

  مناسب برای تأمین برق چراغ‌های LED یا نوارهای LED که نیاز به 12 ولت DC دارند.

• تجهیزات خانگی هوشمند:

  استفاده در پروژه‌هایی مانند زنگ درب، تایمر، یا وسایل اتوماسیون خانگی.

• منبع تغذیه صنعتی کم‌توان:

  تغذیه بردهای کنترلی صنعتی کوچک.

• ماژول‌های ارتباطی و IOT:

  مناسب برای GPS یا ماژول‌های Wi-Fi، بلوتوث، و GSM که با 12 ولت DC کار می‌کنند.

• تعمیر و جایگزینی:

  استفاده به‌عنوان جایگزین برای آداپتورهای DC که دچار خرابی شده‌اند.

مزایا

1. اندازه کوچک و نصب آسان:

   طراحی کوچک و ایستاده؛ بنابراین به‌راحتی می‌تواند در تابلوها، مدارها یا دستگاه‌های کوچک جای گیرد.

2. ایمنی بالا:

   محافظت‌های تعبیه‌شده باعث کاهش خطر آسیب به ماژول یا دستگاه‌های متصل می‌شود.

3. عملکرد پایدار و دقیق:

   طراحی خاص برای جلوگیری از نوسانات خروجی و تولید یک ولتاژ صاف و پایدار.

4. راندمان بالا:

   کاهش هدررفت گرما و صرفه‌جویی در انرژی.

5. سازگاری گسترده:

   سازگار با نوسانات شدید برق شهری و مناسب برای تأمین برق در شرایط خاص و ناپایدار ولتاژ.

6. وزن سبک:

   وزن کم باعث سهولت در حمل‌ونقل و جاگذاری آن می‌شود.

7. قیمت مناسب:

   به‌طور کلی اقتصادی‌تر از آداپتورهای سنتی و با قابلیت بالاتر.

معایب

1. جریان محدود:

   توان خروجی این ماژول حداکثر 450 میلی‌آمپر است و برای بارهای سنگین مناسب نیست.

2. نیاز به عایق‌بندی مناسب:

   به دلیل ولتاژ ورودی AC، در صورت عدم استفاده از عایق مناسب، خطر شوک الکتریکی وجود دارد.

3. گرم‌شدن در بار سنگین:

   در استفاده مداوم یا در نزدیکی حداکثر توان، ممکن است ماژول گرم شود و نیاز به تهویه داشته باشد.

4. خروجی ثابت:

   امکان تنظیم ولتاژ خروجی وجود ندارد (فقط 12 ولت).

5. بدون نشانگر LED:

   فاقد نشانگر LED برای نمایش وضعیت عملکرد یا اتصال است.

نحوه استفاده

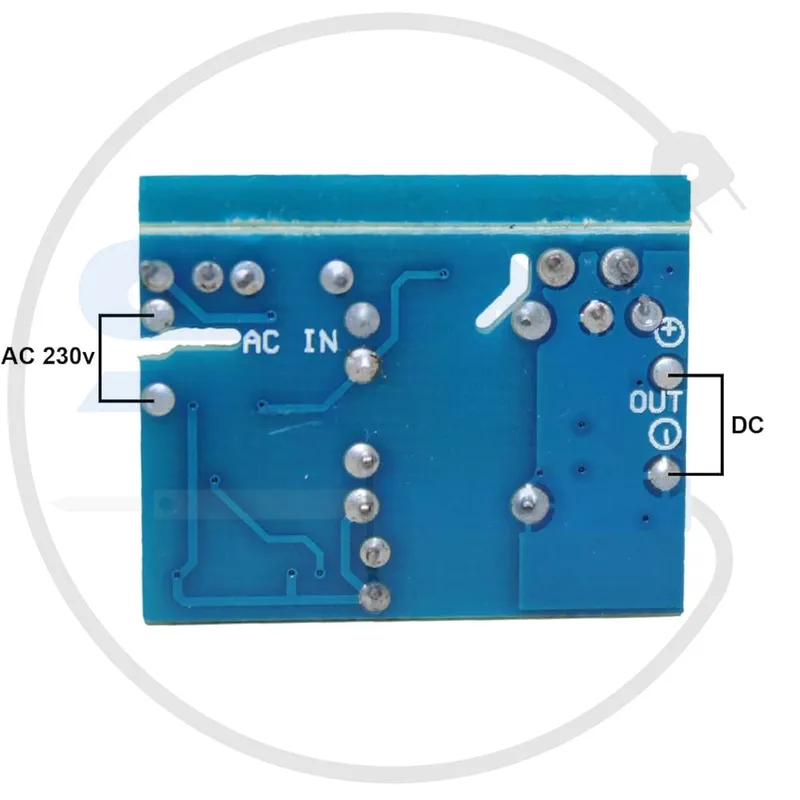

1. اتصال ورودی:

   • پایانه‌های ورودی ماژول به برق شهری AC (85-265V) متصل می‌شود.
   • سیم فاز (L) و نول (N) را مطابق با ترمینال‌های صحیح به ماژول وصل کنید.

2. اتصال خروجی:

   • از پایانه‌های خروجی 12 ولت DC، سیم مثبت و منفی را به مدار یا دستگاه متصل کنید.
   • به قطبیت توجه داشته باشید تا از آسیب به دستگاه جلوگیری شود.

3. بررسی ولتاژ خروجی:

   • ولتاژ خروجی را با یک مولتی‌متر بررسی کنید تا از 12 ولت DC ثابت اطمینان حاصل شود.

4. تثبیت ماژول:

   • ماژول را در یک محفظه عایق قرار دهید یا آن را روی سطحی نصب کنید که به‌خوبی تهویه داشته باشد.

5. مدیریت گرما:

   • برای بارهای سنگین، اطمینان حاصل کنید که سیستم خنک‌کننده مناسب فراهم شده باشد.

نکات ایمنی

1. رعایت عایق‌کاری ورودی AC: از تماس مستقیم با پایه‌های ورودی ماژول خودداری کنید و حتماً عایق‌بندی مناسبی ایجاد کنید.
2. عدم اضافه‌بار: هرگز از ماژول برای بارهایی با جریان بیش از 450mA استفاده نکنید.
3. گرمای محیط: از نصب ماژول در محیط بسیار گرم یا مرطوب خودداری کنید.
4. چک کردن اتصالات: قبل از روشن کردن برق، از صحت اتصالات مطمئن شوید.
5. استفاده مناسب: ماژول برای دستگاه‌های سبک و با بار کم طراحی شده است؛ برای مصارف پرمصرف توصیه نمی‌شود.

نتیجه‌گیری

ماژول تغذیه AC به DC 12V 450mA یک راهکار عالی و اقتصادی برای تأمین برق 12V DC پایدار است. با ویژگی‌هایی مانند ابعاد کوچک، راندمان بالا، محافظت‌های داخلی، و نصب آسان، این محصول گزینه‌ای مناسب برای پروژه‌های کوچک، مدارهای DIY و دستگاه‌هایی با مصرف پایین محسوب می‌شود.

اگر به دنبال یک منبع تغذیه مطمئن برای مدارها و تجهیزات خود هستید و به جریان کم (حداکثر 450mA) نیاز دارید، این ماژول نیاز شما را به‌خوبی برطرف خواهد کرد.
